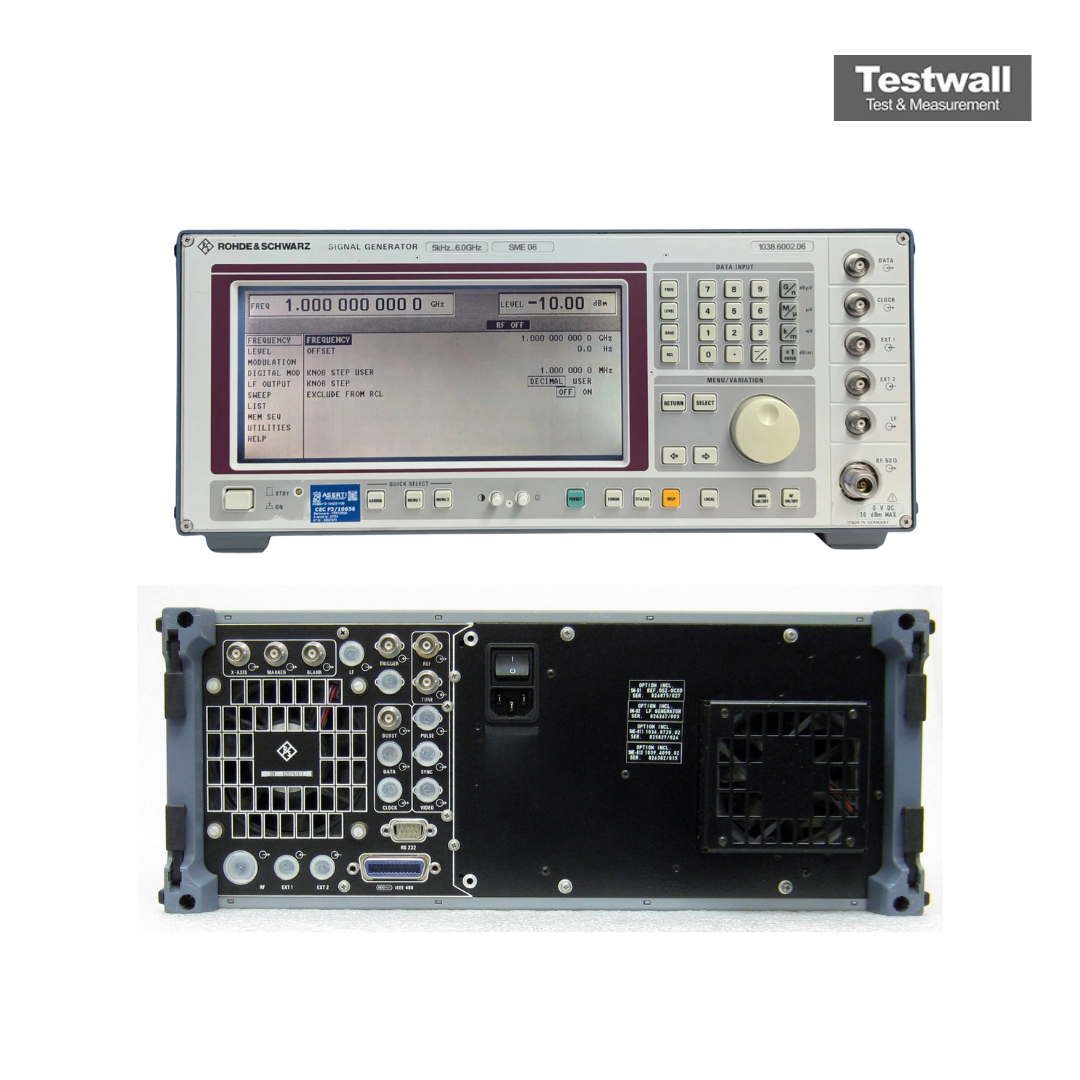

Rohde & Schwarz SME06
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 5 kHz a 6 GHz |
| Potencia de salida | -144 a +13 dBm |
| Resolución de frecuencia | 0,1 Hz |
| Armónicos | < -30 dBc |
| Espurias no armónicas | < -80 dBc (a 1,5 GHz) |
| Ruido de fase SSB | < -126 dBc/Hz a 1 GHz, 20 kHz offset |
| Modulación | AM, FM, ΦM, pulso, GMSK, GFSK, FSK, QPSK (según la configuración) |
| Precisión de nivel | ±1 dB (a 1,5 GHz), ±1,5 dB (> 1,5 GHz), ±2 dB (> 3 GHz) |
| Velocidad de conmutación | < 10 ms; < 500 µs modo lista |
| Envejecimiento de base de tiempo | 10 MHz, 1 × 10⁻⁶ por año |
| Interfaces | GPIB |
| Dimensiones (An × Al × P) | 435 × 192 × 460 mm |
Rohde & Schwarz SME06 Options:
- SME06 - SM-B1 - Reference Oscillator OCXO: aging <1 x10⁻⁹/day
- SME06 - SM-B2 - LF Generator: supplies sinewave, noise 0.1 Hz to 500 kHz, triangular, squarewave 0.1 Hz to 50 kHz signals
- SME06 - SM-B9 - Pulse Modulator: on/off ratio >80 dB, rise/fall time <10 ns
- SME06 - SM-B4 - Pulse Generator: only in conjunction with SM-B9; provides single, delayed and double pulses
- SME06 - SM-B5 - FM/φM Modulator: FM DC to 2 MHz, φM DC to 100 kHz
- SME06 - SM-B6 - Multifunction Generator: produces stereo multiplex and VOR/ILS signals, as well as sinewave, noise 0.1 Hz to 1 MHz, triangular, sawtooth, squarewave 0.1 Hz to 50 kHz signals
- SME06 - SME-B11 - DM Coder: generates FSK, FFSK, 4FSK, GFSK, GMSK, QPSK, π/4 QPSK, π/4 DQPSK, O-QPSK; user-programmable data sequences and PRBS
- SME06 - SME-B12 - DM Memory Extension 8 Mbit: expands the 8-kbit memory of the DM Coder to 8 Mbit (data only); required for fitting SME-B41 and SME-B42
- SME06 - SME-B41 - FLEX Protocol: generates call signals to FLEX standard for testing pagers
- SME06 - SME-B42 - POCSAG Protocol: generates call signals to POCSAG standard for testing pagers
- SME06 - SMT-B19 - Rear Connectors for RF and LF: to replace front-panel connectors
El Rohde & Schwarz SME06 es un generador de señal de 6 GHz versátil, con rango de frecuencia de 5 kHz a 6 GHz y potencia de –140 dBm a +13 dBm, con modulación analógica/digital, resolución de 0,1 Hz y ruido de fase típico de –126 dBc a 1 GHz (offset 20 kHz).
Diseñado para el desarrollo y pruebas de receptores de radio móvil digital, soporta todos los tipos de modulación estándar, formatos de datos, estructuras TDMA y patrones de salto de frecuencia, gestionando asimismo señales analógicas con precisión.
Testwall puede suministrar el Rohde & Schwarz SME06 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor contáctenos directamente si necesita calibración o reparación del Rohde & Schwarz SME06.
Opciones y configuraciones
- Modulación: AM, FM, ΦM (Opc. SM-B5), pulso, GMSK, GFSK, FSK, QPSK (Opc. SME-B11)
- Envejecimiento de base de tiempo: 10 MHz, 1 × 10⁻⁶ por año (< 1 × 10⁻⁹ por día con Opc. SM-B1)
