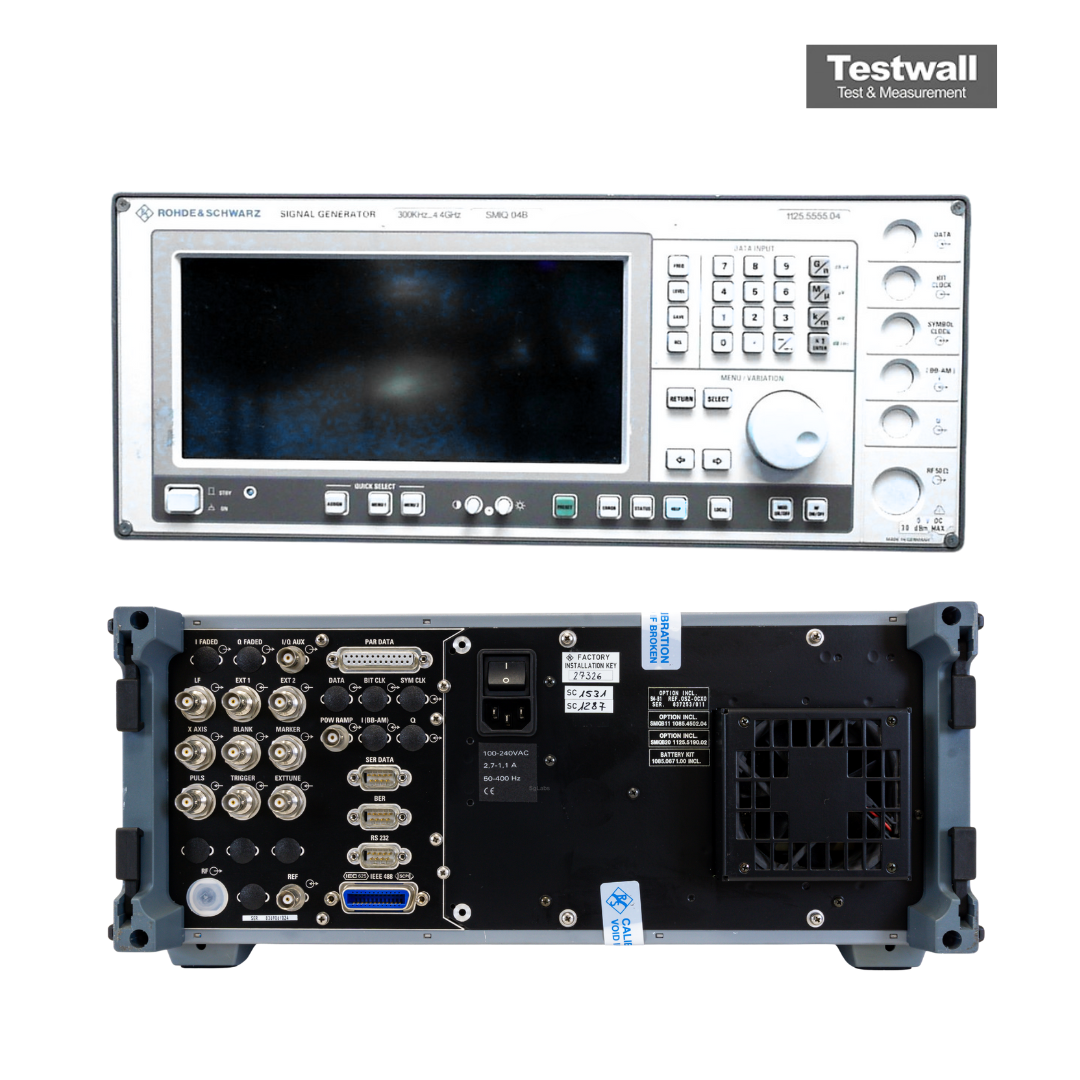

Rohde & Schwarz SMIQ04B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 300 kHz a 4,4 GHz |
| Potencia de salida | -144 a +10 dBm (PEP) |
| Modulación | AM, FM, ΦM, pulso, I/Q |
| Resolución de frecuencia | 0,1 Hz |
| Ancho de banda de modulación | 12 MHz (I/Q) |
| Ruido de fase SSB | < -126 dBc/Hz a 1 GHz, 20 kHz offset |
| Precisión de nivel | < 0,5 dB (a 2,5 GHz), < 0,9 dB (2,5 a 4 GHz), < 1,2 dB (> 4 GHz) |
| Velocidad de conmutación | < 3,3 ms (> 3,3 GHz); < 700 µs modo lista |
| Modos de barrido | barrido por pasos, barrido de potencia, modo lista |
| Envejecimiento de base de tiempo | 1 × 10⁻⁶ por año (estándar), 1 × 10⁻⁹ por día |
| Interfaces | GPIB, RS-232 |
| Dimensiones (An × Al × P) | 435 × 192 × 460 mm |
| Peso | 25 kg |
Rohde & Schwarz SMIQ04B Options:
- SMIQ04B - SM-B1 - Reference Oscillator OCXO
- SMIQ04B - SM-B5 - FM/φM Modulator
- SMIQ04B - SMIQB11 - Data Generator (15 Mbit RAM)
- SMIQ04B - SMIQB12 - Memory Extension, 32 Mbit
- SMIQ04B - SMIQB14 - Fading Simulator, 6 paths
- SMIQ04B - SMIQB15 - Second Fading Simulator for 12 paths or 2 channels
- SMIQ04B - SMIQB17 - Noise Generator and Distortion Simulator
- SMIQ04B - SMIQB19 - RF and AF Rear Connectors
- SMIQ04B - SMIQB20 - Modulation Coder
- SMIQ04B - SMIQB21 - BER Measurement
- SMIQ04B - SMIQB42 - Digital Standard IS-95 CDMA
- SMIQ04B - SMIQB43 - Digital Standard WCDMA acc. to NTT DoCoMo 1.0, ARIB 0.0 standard
- SMIQ04B - SMIQB45 - Digital Standard WCDMA acc. to 3GPP (FDD)
- SMIQ04B - SMIQB47 - Low ACP for IS-95 CDMA and WCDMA
- SMIQ04B - SMIQU47 - Modification Kit for Low ACP (factory installation only)
- SMIQ04B - SMIQB48 - Extended Functions for WCDMA (3GPP)
- SMIQ04B - SMIQB49 - Extended Fading Functions for WCDMA (3GPP)
- SMIQ04B - SMIQB60 - Arbitrary Waveform Generator incl. R&S WinIQSIM™
- SMIQ04B - SMIQ-K8 - TETRA T1 Simulator
- SMIQ04B - SMIQK11 - Digital Standard IS-95 CDMA (for option R&S SMIQB60)
- SMIQ04B - SMIQK12 - Digital Standard cdma2000 (for option R&S SMIQB60)
- SMIQ04B - SMIQK13 - Digital Standard WCDMA TDD Mode (3GPP) (for option R&S SMIQB60)
- SMIQ04B - SMIQK14 - Digital Standard TD-SCDMA (for option R&S SMIQB60)
- SMIQ04B - SMIQK15 - OFDM Signal Generation, HIPERLAN/2 (for option R&S SMIQB60)
- SMIQ04B - SMIQK17 - Digital Standard 1xEV-DO (for option R&S SMIQB60)
- SMIQ04B - SMIQK19 - Digital Standard IEEE 802.11 (for option R&S SMIQB60)
- SMIQ04B - SMIQK20 - Digital Standard 3GPP FDD incl. HSDPA (for option R&S SMIQB60)
- SMIQ04B - SMIQ-K1 - PC Software: Generation of data and control lists
- SMIQ04B - SMIQ-K5 - PC Software: Bluetooth signals for R&S SMIQ
- SMIQ04B - SMIQU04 - Instrument upgrade R&S SMIQ03B to R&S SMIQ04B
- SMIQ04B - SMIQU06 - Instrument upgrade R&S SMIQ04B to R&S SMIQ06B
El Rohde & Schwarz SMIQ04B es un generador de señales vectoriales con un rango de frecuencia de 300kHz a 4.4GHz, que ofrece modulación AM, por pulsos e IQ estándar, con opciones para modulación FM/fase y digital. Su rango de potencia es de -144dBm a +13dBm con ruido de fase típico de –126 dBc a 1 GHz y 20 kHz de desplazamiento.
Ideal para desarrollo y producción, permite modulación digital de alta precisión y excelente rendimiento de modulación I/Q gracias a la tecnología DSP.
Testwall puede suministrar el Rohde & Schwarz SMIQ04B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Rohde & Schwarz SMIQ04B.
Opciones y configuraciones
- Envejecimiento de base de tiempo: 1 × 10⁻⁶ por año (estándar), 1 × 10⁻⁹ por día (Opc. B1)
