Rohde & Schwarz

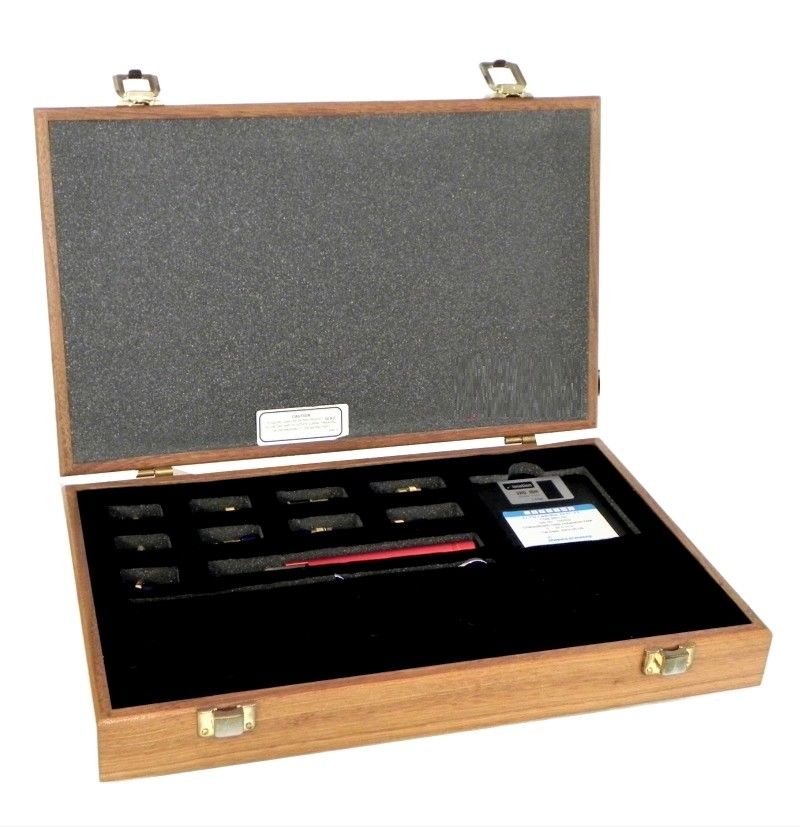

Rohde & Schwarz ZV-Z32

Calibration Kit, 26.5 GHz

Kit de calibración mecánica Tipo de calibración

3,5 mm Conector

Macho y hembra Género del conector

50 Ω Impedancia

DC hasta 26,5 GHz Rango de frecuencia

Atributo	Valor
Tipo de calibración	Kit de calibración mecánica
Conector	3,5 mm
Género del conector	Macho y hembra
Impedancia	50 Ω
Rango de frecuencia	DC hasta 26,5 GHz
Estándares de calibración incluidos	Open, Short, Match, Through (OSMT)
Compatibilidad	Analizadores de redes vectoriales Rohde & Schwarz serie ZVA, ZVB, ZVT y ZVL
Material del conector	Acero inoxidable
Par de apriete recomendado	90 N·cm
Temperatura de funcionamiento	0 °C a +55 °C

ZN-Z32 - 1328.7638.02 - Inline Calibration Unit, 10 MHz to 8.5 GHz, incl. temperature characterization (+5°C to +40°C), Calibration port: SMA (female), DUT port: SMA (male)
ZN-Z33 - 1328.7644.02 - Inline Calibration Unit, 10 MHz to 40 GHz, incl. temperature characterization (+5°C to +40°C), Calibration port: 2.92 mm (female), DUT port: 2.92 mm (male)
ZN-Z33 - 1328.7644.03 - Inline Calibration Unit, 10 MHz to 40 GHz, TVAC qualified model (w/o display and control button), incl. temperature characterization (–30°C to +80°C), Calibration port: 2.92 mm (female), DUT port: 2.92 mm (male)
ZN-Z30 - 1328.7609.02 - Inline Calibration Unit Controller for R&S ZN-Z32/ZN-Z33, support of two CAN bus lines with up to 24 units each, incl. 2 × R&S ZN-CAN2 CAN-bus control cables
ZN-CAN025 - 1339.3622.02 - CAN-bus Control Cable for in-line calibration modules, length 250 mm
ZN-CAN2 - 1339.3639.02 - CAN-bus Control Cable for in-line calibration modules, length 2 m
ZN-CAN10 - 1339.3645.02 - CAN-bus Control Cable for in-line calibration modules, length 10 m
ZN-CANA - 1339.3651.02 - CAN-bus Adapter Cable for in-line calibration modules to extend CAN-bus cable length by connecting R&S ZN-CANx control cables, length 250 mm

Más información
Model	ZV-Z32

Rohde & Schwarz ZV-Z32 3.5mm Calibration Kit with fixed matches 0-26.5 GHz
