Tektronix

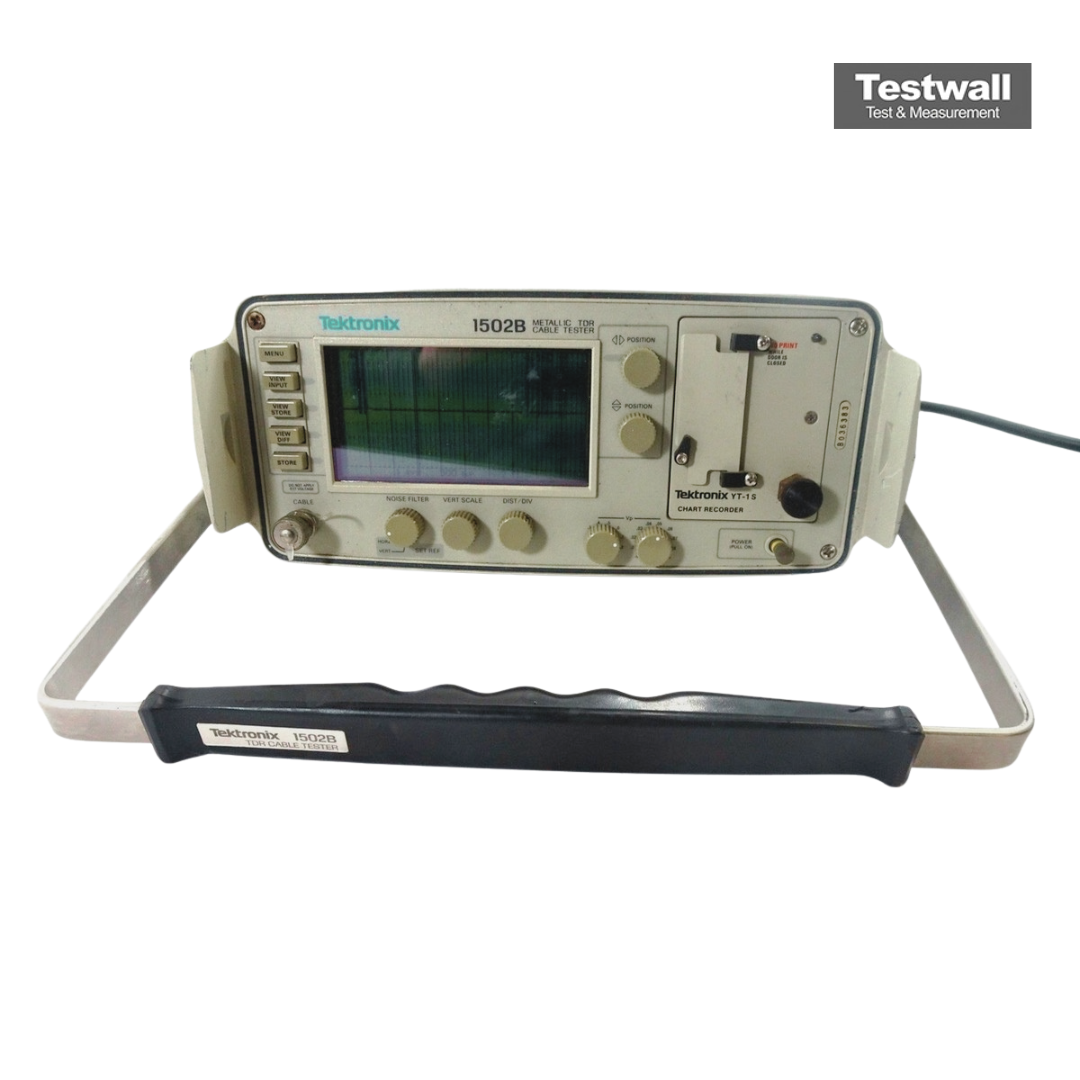

Tektronix 1502B
Ultra-High Resolution TDR
Reflectómetro de dominio de tiempo (TDR) Tipo de medición
0 a 50.000 pies (0 a 15.240 metros) Rango de distancia
0,1 pies (0,03 metros) Resolución de distancia
140 ps (típico) Tiempo de subida del pulso
50 ohmios Impedancia de entrada
| Atributo | Valor |
|---|---|
| Tipo de medición | Reflectómetro de dominio de tiempo (TDR) |
| Rango de distancia | 0 a 50.000 pies (0 a 15.240 metros) |
| Resolución de distancia | 0,1 pies (0,03 metros) |
| Tiempo de subida del pulso | 140 ps (típico) |
| Impedancia de entrada | 50 ohmios |
| Rango de velocidad de propagación (Vp) | 0,60 a 0,99 (fracción de la velocidad de la luz) |
| Alimentación eléctrica | Batería recargable integrada o alimentación de CA (100-240 V) |
| Pantalla | Pantalla LCD integrada |
| Temperatura de operación | 0 °C a 50 °C |
| Peso | Aproximadamente 2,7 kg (6 libras) |
Tektronix 1502B Options:
- 1502B - Opt. 03 - Battery Pack
- 1502B - Opt. 04 - YT1 Chart Recorder; Records all information displayed on LCD, including waveform and settings for a permanent record
- 1502B - Opt. A1 - International Power Plug: Universal Euro 220 V, 50 Hz
- 1502B - Opt. A2 - International Power Plug: United Kingdom 240 V, 50 Hz
- 1502B - Opt. A3 - International Power Plug: Australian 240 V, 50 Hz
- 1502B - Opt. A4 - International Power Plug: North American 240 V, 60 Hz
- 1502B - Opt. A5 - International Power Plug: Switzerland 220 V, 50 Hz
- 1502B - SP232 - Serial Interface Module; Provides a serial link to a host PC for remote control, waveform storage, and automated fault finding. Includes host software for IBM-compatible PCs
- 1502B - REP4400 - Service Assurance: One year of post-warranty Repair Protection
- 1502B - CAL4400 - Service Assurance: One year of Calibration Services
| Model | 1502B |
|---|
El reflectómetro de dominio temporal Tektronix 1502B (MTDR) utiliza principios de radar para evaluar cables metálicos. Emite una señal de media onda sinusoidal y analiza las reflexiones para determinar fallos e impedancia mediante una técnica de cursor en pantalla LCD.
Ideal para medir la distancia del cable, detectar fallos y analizar la impedancia, con opciones de almacenamiento y impresión de la señal reflejada.
Testwall puede suministrar el Tektronix 1502B usado, completamente probado. Con soporte experto y entrega mundial, Testwall garantiza equipos de alto rendimiento con una fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Tektronix 1502B.
