Tektronix
Tektronix 1741
PAL Waveform/Vectorscope
Vídeo compuesto NTSC Tipo de señal de entrada
5 MHz Ancho de banda
75 Ohmios Impedancia de entrada
0 a 140 IRE Rango de medición de nivel de vídeo
Forma de onda, vectorscopio y monitor de línea Modos de visualización
| Atributo | Valor |
|---|---|
| Tipo de señal de entrada | Vídeo compuesto NTSC |
| Ancho de banda | 5 MHz |
| Impedancia de entrada | 75 Ohmios |
| Rango de medición de nivel de vídeo | 0 a 140 IRE |
| Modos de visualización | Forma de onda, vectorscopio y monitor de línea |
| Tamaño de pantalla CRT | 8 cm (3 pulgadas) |
| Alimentación eléctrica | 100 - 240 V CA, 50/60 Hz |
| Consumo de potencia | 45 W máximo |
| Rango de temperatura de funcionamiento | 0 °C a +50 °C |
| Dimensiones (An x Al x Pr) | 212 mm x 133 mm x 432 mm |
Tektronix 1741 Options:
- 1741A - 74 - White CRT Phosphor for any model
| Model | 1741 |
|---|

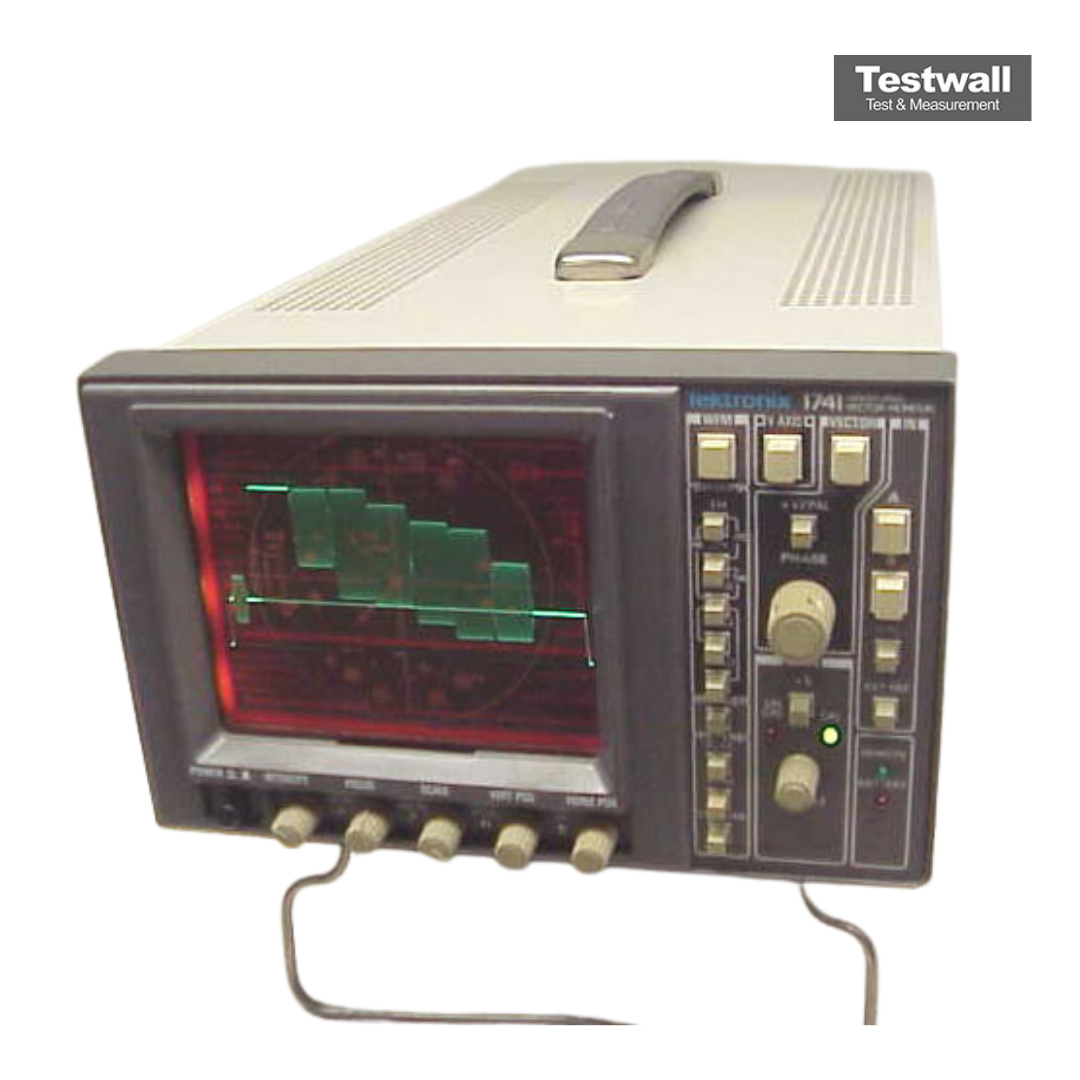

El Tektronix 1741 es un monitor de forma de onda vectorial de alta precisión diseñado para monitorear señales de video analógicas NTSC, proporcionando un análisis detallado de crominancia, luminancia y niveles compuestos.
Incluye visualización de forma de onda y vector NTSC, memoria para congelar imagen, selección de línea, aumento de barrido y parade RGB para señales por componentes.
Testwall puede suministrar el Tektronix 1741 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Tektronix 1741.
