Tektronix

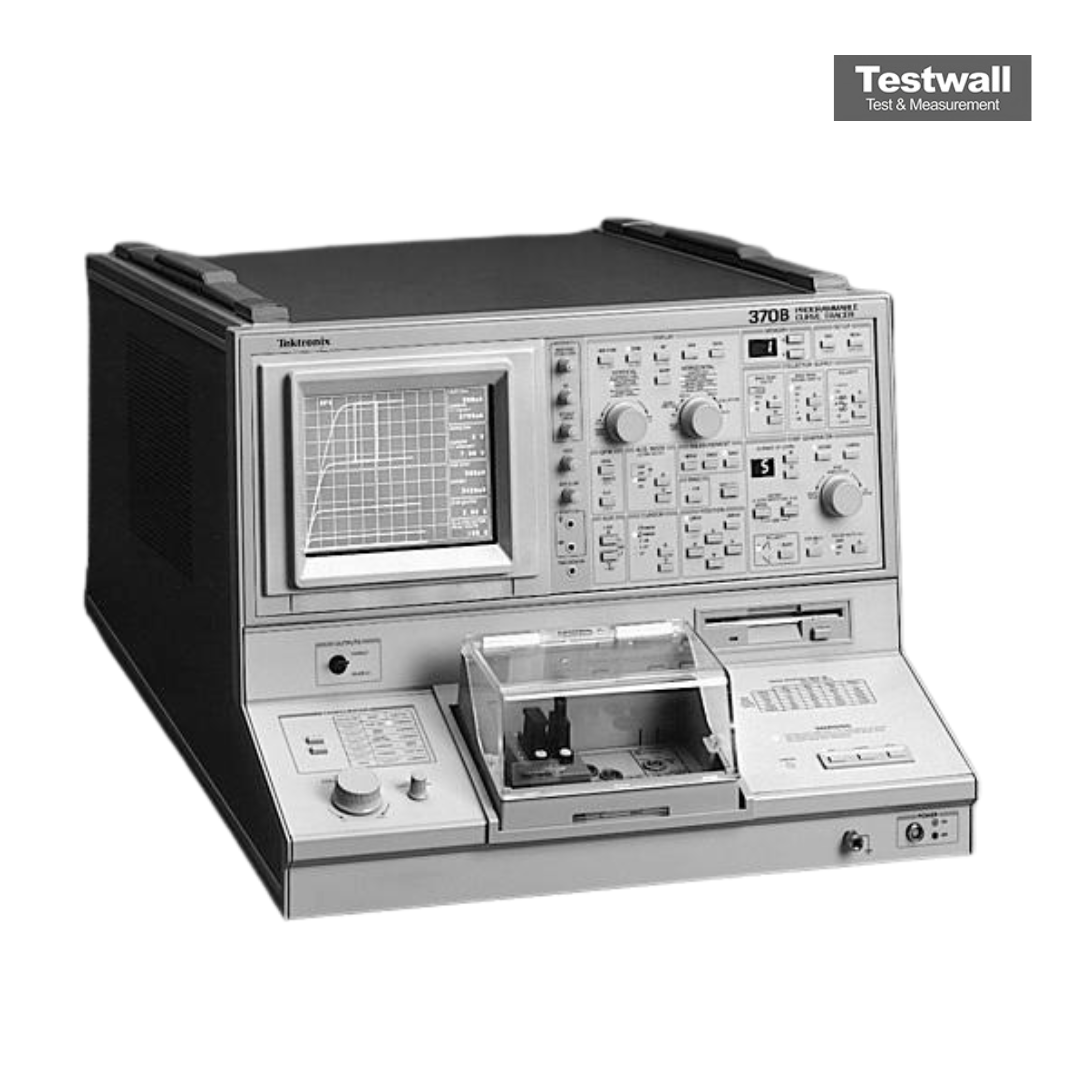

Tektronix 370B
Curve Tracer
3 A Corriente máxima de colector
3000 V Voltaje máximo
220 W Potencia máxima del dispositivo bajo prueba
Hasta 10 curvas por familia Número de curvas por barrido
Pantalla CRT de alta resolución Resolución de pantalla
| Atributo | Valor |
|---|---|
| Corriente máxima de colector | 3 A |
| Voltaje máximo | 3000 V |
| Potencia máxima del dispositivo bajo prueba | 220 W |
| Número de curvas por barrido | Hasta 10 curvas por familia |
| Resolución de pantalla | Pantalla CRT de alta resolución |
| Modos de medición | Corriente, voltaje, ganancia (hFE), resistencia y parámetros de ruptura |
| Tipo de dispositivos compatibles | Transistores BJT, FET, MOSFET, diodos, tiristores y otros semiconductores |
| Fuente de alimentación | 100/120/220/240 V CA, 50/60 Hz |
| Dimensiones (An x Al x Pr) | 432 mm x 222 mm x 508 mm |
| Peso | Aproximadamente 20 kg |
Tektronix 370B Options:
- 370B - Opt. A1 - Euro Plug, 220V, 50 Hz
- 370B - Opt. A2 - UK Plug, 240V, 50 Hz
- 370B - Opt. A3 - Australian Plug, 240V, 50 Hz
- 370B - Opt. A5 - Swiss Plug, 220V, 50 Hz
- 370B - Opt. AC - China Plug, 50 Hz
- 370B - Opt. A9 - No power cord, set to 220/240 V
- 370B - Opt. C3 - Calibration Service 3 Years
- 370B - Opt. C5 - Calibration Service 5 Years
- 370B - Opt. D1 - Calibration Data Report
- 370B - Opt. D3 - Calibration Data Report 3 Years (with Option C3)
- 370B - Opt. D5 - Calibration Data Report 5 Years (with Option C5)
- 370B - Opt. R3 - Repair Service 3 Years
- 370B - Opt. R5 - Repair Service 5 Years
- 370B - Opt. 1R - Rackmount Kit (Order 016-0930-00)
| Model | 370B |
|---|
El trazador de curvas Tektronix 370B proporciona mediciones paramétricas DC de alta resolución con hasta 20 A/2.000 V y sensibilidad de 1 pA o 50 µV. Permite analizar transistores, diodos, MOSFET y más, con configuraciones programables, promediado de formas de onda y mediciones Kelvin.
Ideal para I+D y producción, el 370B facilita la extracción de parámetros SPICE, el análisis de fallos y la verificación del rendimiento.
Testwall puede suministrar el Tektronix 370B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Tektronix 370B.
