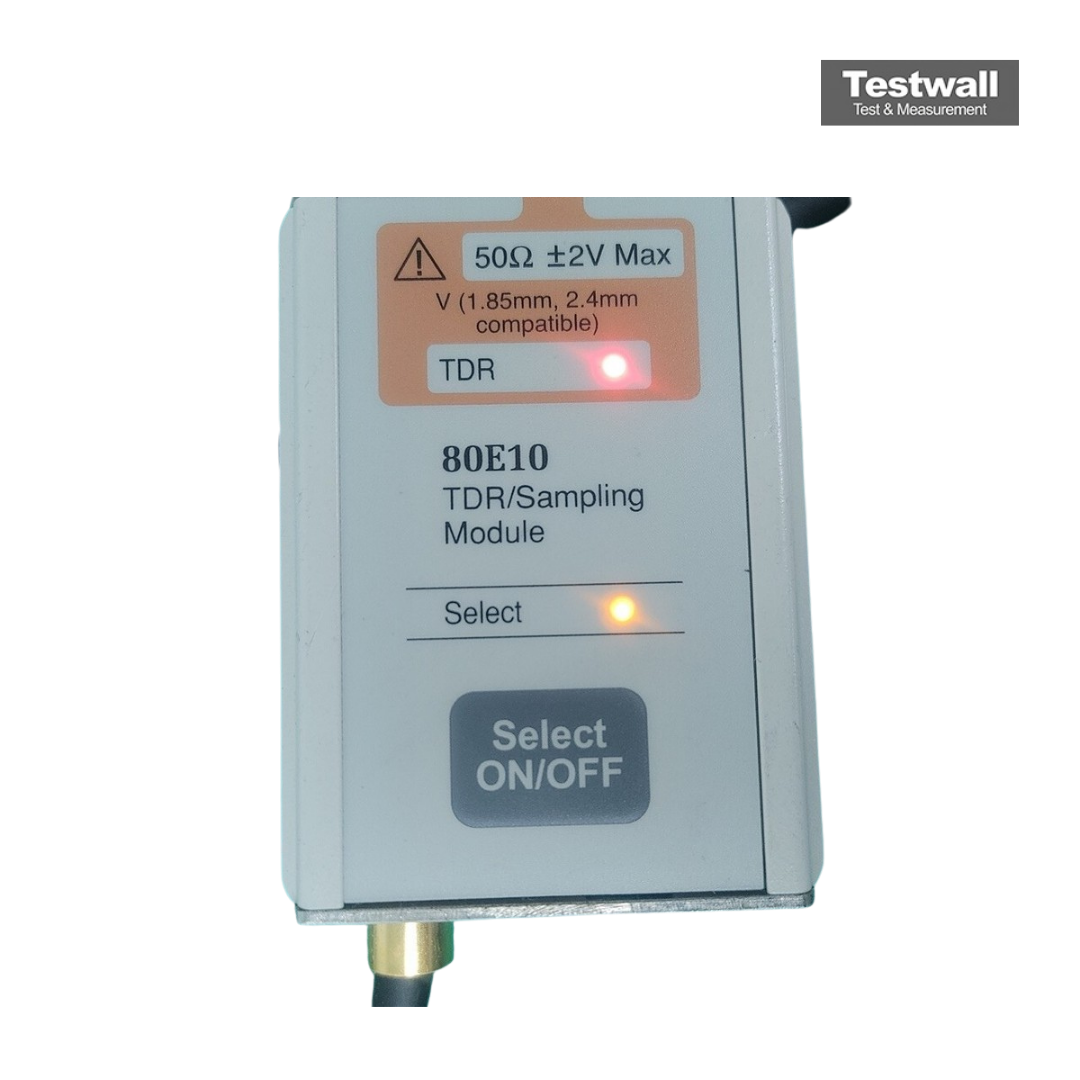

Tektronix 80E10
| Atributo | Valor |
|---|---|
| Ancho de banda | 20 GHz |
| Velocidad de muestreo | 50 GS/s |
| Número de canales | 2 canales diferenciales |
| Tiempo de subida | 17,5 ps |
| Impedancia de entrada | 50 Ω |
| Rango de tensión de entrada | ±2 V (modo diferencial) |
| Compatibilidad | Módulo de adquisición para osciloscopios de muestreo Tektronix serie DSA8200 y TDS8200 |
| Sensibilidad vertical | 10 mV/div a 200 mV/div |
| Conector de entrada | SMA (hembra) |
| Temperatura de funcionamiento | 0 °C a 50 °C |
Tektronix 80E10 Options:
- 80E10 - Opt. C3 - Calibration Service 3 Years
- 80E10 - Opt. C5 - Calibration Service 5 Years
- 80E10 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- 80E10 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- 80E10 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- 80E10 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- 80E10 - Opt. R5 - Repair Service 5 Years
| Model | 8.00E+11 |
|---|
El Tektronix 80E10 Remote Electrical es un módulo de muestreo TDR de dos canales con tiempo de subida incidente de 12 ps y reflejado de 15 ps. Ofrece mediciones diferenciales reales, polaridad de paso seleccionable por canal y hasta 50 GHz de ancho de banda seleccionable. Cada canal tiene su propio generador de pasos y sistema de adquisición para garantizar pruebas precisas de integridad de señal y parámetros S.
Diseñado para análisis de diafonía y eliminación de efectos de fijaciones, admite muestreo remoto de 2 metros, manteniendo la fidelidad de la señal cerca del DUT. Compatible con las series Tektronix 8200/8000, incluye funciones de desfase y filtrado.
Testwall puede suministrar el Tektronix 80E10 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix 80E10.
