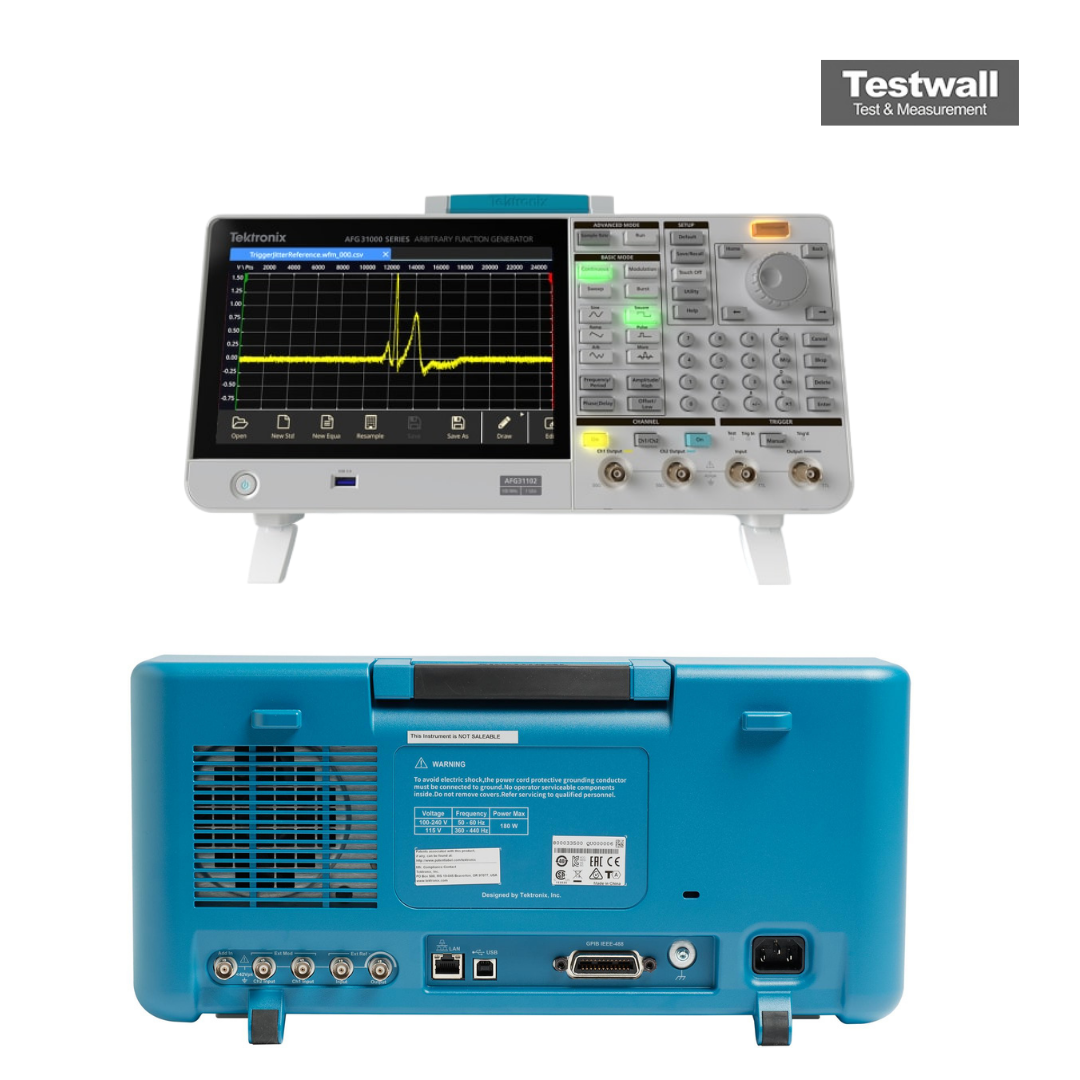

Tektronix AFG31022
| Atributo | Valor |
|---|---|
| Número de canales | 2 |
| Frecuencia máxima | 25 MHz |
| Resolución vertical | 16 bits |
| Frecuencia de muestreo | 250 MS/s |
| Longitud de memoria de forma de onda | 131.072 puntos (128 K) |
| Amplitud de salida | 1 mVpp a 10 Vpp (en carga de 50 Ω) |
| Impedancia de salida | 50 Ω |
| Formas de onda estándar | Sinusoidal, cuadrada, rampa, pulso, ruido, DC y más de 15 formas de onda incorporadas |
| Pantalla | Pantalla táctil capacitiva a color de 5 pulgadas |
| Interfaces de conectividad | USB, LAN (LXI), GPIB (opcional) |
Tektronix AFG31022 Options:
- AFG31022 - MEM - Extends arbitrary waveform memory to 128 Mpts/ch in Advanced mode
- AFG31022 - SEQ - Enables Sequence, Triggered and Gated modes in Advanced mode
- AFG31022 - AUP-AFG3SEQ-2 - Enables Sequence, Triggered, and Gated modes in Advanced mode (node locked license, two channel)
- AFG31022 - AUP-AFG3MEM-2 - Extends arb memory to 128 Mpts/ch in Advanced mode (node locked license, two channel)
- AFG31022 - AUP-AFG3BW25T50-2 - Bandwidth extension from 25 MHz to 50 MHz (two channel)
- AFG31022 - AUP-AFG3BW25T100-2 - Bandwidth extension from 25 MHz to 100 MHz (two channel)
- AFG31022 - AUP-AFG3BW50T100-2 - Bandwidth extension from 50 MHz to 100 MHz (two channel)
- AFG31022 - AUP-AFG3BW150T250-2 - Bandwidth extension from 150 MHz to 250 MHz (two channel)
- AFG31022 - A0 - North America power plug (115 V, 60 Hz)
- AFG31022 - A1 - Universal Euro power plug (220 V, 50 Hz)
- AFG31022 - A2 - United Kingdom power plug (240 V, 50 Hz)
- AFG31022 - A3 - Australia power plug (240 V, 50 Hz)
- AFG31022 - A5 - Switzerland power plug (220 V, 50 Hz)
- AFG31022 - A6 - Japan power plug (100 V, 50/60 Hz)
- AFG31022 - A10 - China power plug (50 Hz)
- AFG31022 - A11 - India power plug (50 Hz)
- AFG31022 - A12 - Brazil power plug (60 Hz)
- AFG31022 - A99 - No power cord
- AFG31022 - L0 - English front panel overlay (default)
- AFG31022 - L1 - French front panel overlay
- AFG31022 - L2 - Italian front panel overlay
- AFG31022 - L3 - German front panel overlay
- AFG31022 - L4 - Spanish front panel overlay
- AFG31022 - L5 - Japanese front panel overlay
- AFG31022 - L6 - Portuguese front panel overlay
- AFG31022 - L7 - Simplified Chinese front panel overlay
- AFG31022 - L8 - Traditional Chinese front panel overlay
- AFG31022 - L9 - Korean front panel overlay
- AFG31022 - L10 - Russian front panel overlay
- AFG31022 - L99 - No front panel overlay
- AFG31022 - C3 - Calibration Service 3 Years
- AFG31022 - C5 - Calibration Service 5 Years
- AFG31022 - D1 - Calibration Data Report
- AFG31022 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- AFG31022 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- AFG31022 - R5 - Repair Service 5 Years (including warranty)
- AFG31022 - T3 - Three Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS plus preventative maintenance. Including a 5 day turnaround time and priority access to customer support
- AFG31022 - T5 - Five Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS plus preventative maintenance. Including a 5 day turnaround time and priority access to customer support
| Model | AFG31022 |
|---|
El Tektronix AFG31022 es un generador de funciones arbitrarias de 2 canales con ancho de banda de 25 MHz, muestreo de 250 MS/s, memoria de 16 Mpt por canal y resolución vertical de 14 bits. Entrega hasta 10 Vpp en 50 Ω con alta fidelidad de señal. La tecnología InstaView™ permite ver la forma de onda real en el DUT en tiempo real sin osciloscopio ni sondas.
Ideal para diseño de señales complejas: incluye secuenciador de hasta 256 pasos y pantalla táctil capacitiva de 9″ con accesos directos intuitivos. ArbBuilder facilita la creación y edición de formas de onda.
Testwall puede suministrar el Tektronix AFG31022 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor contáctenos directamente si necesita calibración o reparación del Tektronix AFG31022.
