Tektronix AFG5101
| Atributo | Valor |
|---|---|
| Frecuencia máxima de salida | 10 MHz |
| Número de canales | 1 canal |
| Formas de onda | Senoidal, cuadrada, triangular, rampa, pulso y formas de onda arbitrarias |
| Resolución de frecuencia | 0,1 Hz |
| Amplitud de salida | 10 mVpp a 10 Vpp (en carga de 50 Ω) |
| Impedancia de salida | 50 Ω |
| Memoria de forma de onda arbitraria | 16.000 puntos |
| Resolución vertical | 12 bits |
| Modulación | AM, FM, FSK y modulación de barrido (sweep) |
| Interfaz de comunicación | GPIB (IEEE-488) |
Tektronix AFG5101 Options:
- AFG5101 - Opt. 02 - Adds a frequency lock synthesizer that provides a stable output waveform by locking the output to an internal quartz crystal. Operates in continuous mode only, from 12.1 Hz to 12 MHz.
| Model | AFG5101 |
|---|

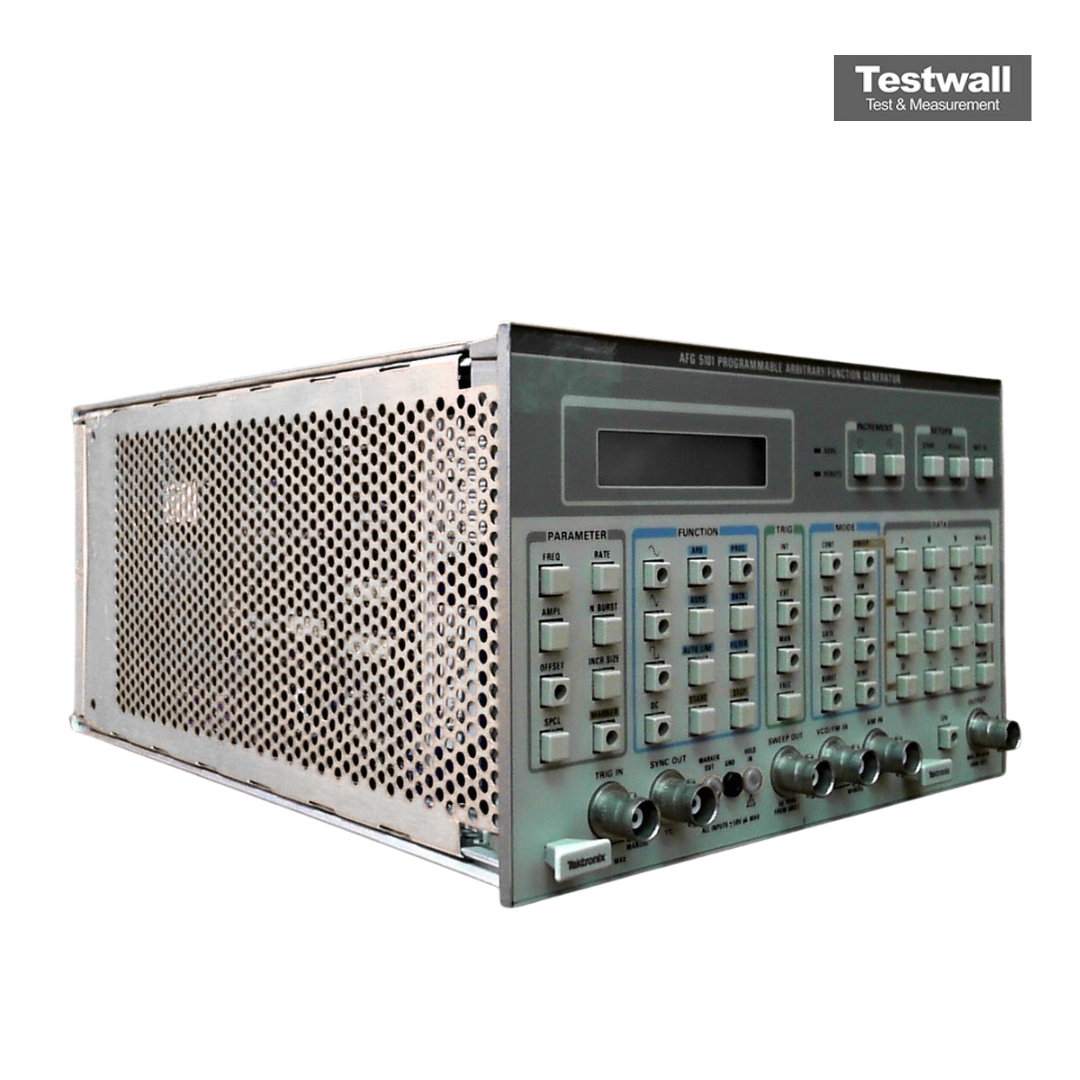

El Tektronix AFG5101 es un módulo generador arbitrario/funcional programable de tres ranuras para los chasis TM 5003 o TM 5006. Funciona de 0,012 Hz a 12 MHz, con memoria de 8K, tiempo de subida de 150 ns y resolución de 3,5 bits. Incluye 5 formas de onda predefinidas, GPIB, almacenamiento para 99 formas de onda y salidas de seno, cuadrada, triangular y rampa.
Ideal para simulación de señales, el AFG5101 ofrece modos sweep (arbitrario, lineal, logarítmico), modulación AM/FM, precisión del 2% e impedancia de salida de 50 Ohm.
Testwall puede suministrar el Tektronix AFG5101 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento y fiabilidad. Contáctanos para calibración o reparación del Tektronix AFG5101.
