Tektronix

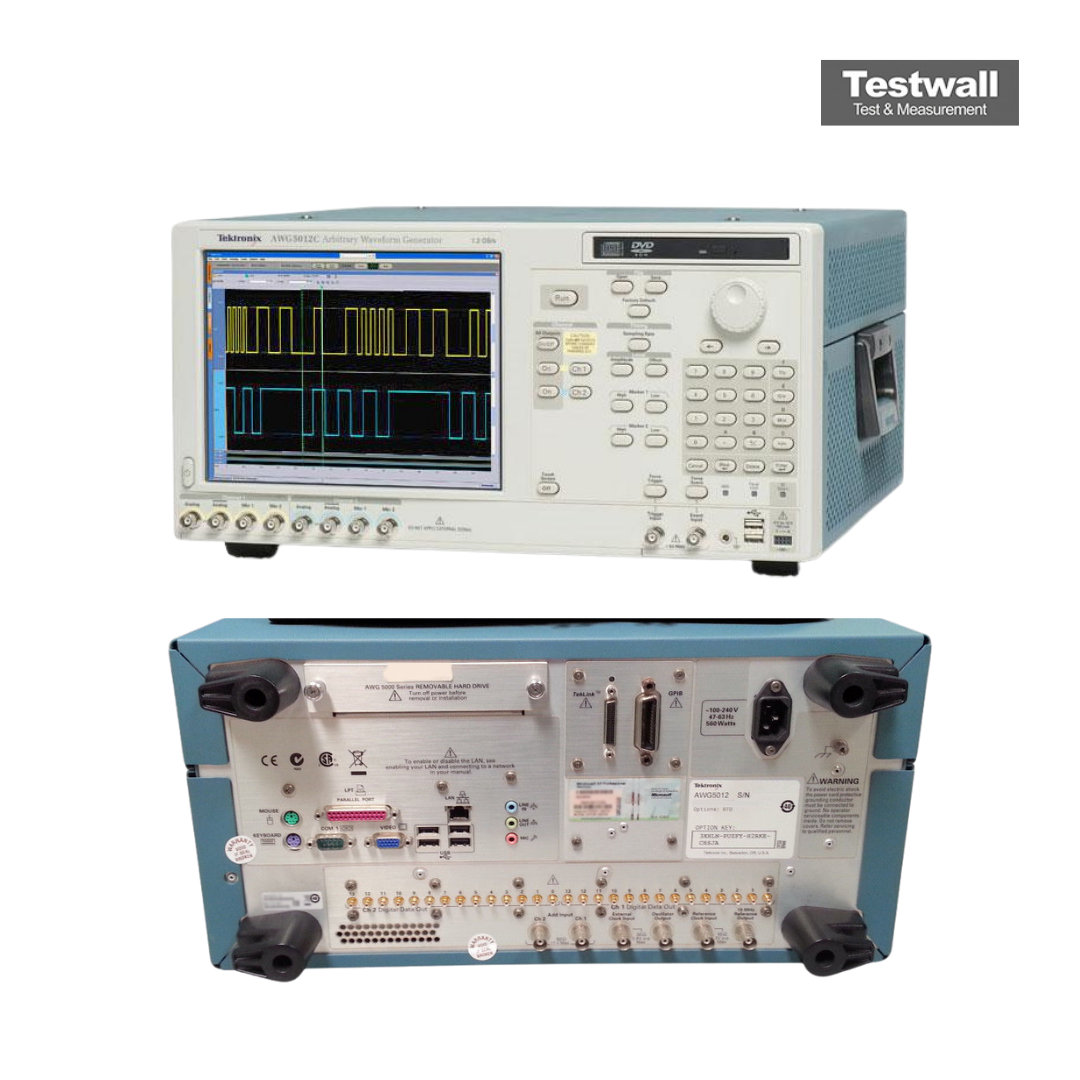

Tektronix AWG5012C
Arbitrary Waveform Generator, 1.2 GS/s, 14 Bit, 2 Ch.
2 canales analógicos + 10 canales de marcador digitales Número de canales
600 MS/s Frecuencia de muestreo máxima
14 bits Resolución en amplitud
250 MHz Ancho de banda analógico
32 M puntos (estándar), ampliable hasta 64 M puntos Longitud de memoria por canal
| Atributo | Valor |
|---|---|
| Número de canales | 2 canales analógicos + 10 canales de marcador digitales |
| Frecuencia de muestreo máxima | 600 MS/s |
| Resolución en amplitud | 14 bits |
| Ancho de banda analógico | 250 MHz |
| Longitud de memoria por canal | 32 M puntos (estándar), ampliable hasta 64 M puntos |
| Rango de amplitud de salida | 20 mVpp a 2 Vpp (en carga de 50 Ω) |
| Impedancia de salida | 50 Ω |
| Resolución de frecuencia de reloj | 1 μHz |
| Interfaz de comunicación | GPIB, USB, LAN (LXI Clase C) |
| Sistema operativo | Windows XP Professional integrado |
Tektronix AWG5012C Options:
- AWG5012C - Opt. 01 - Waveform record length expansion (from 16M point to 32M point)
- AWG5012C - Opt. 05 - Removable mechanical HDD (1 TB)
- AWG5012C - Opt. 09 - Sub-sequencing and Dynamic Jump option (sub-sequencing files created for legacy AWG400, AWG500, AWG600, and AWG700 instrument are compatible with this option)
- AWG5012C - Opt. RFX - Adds RFXpress (RFX100) software to the AWG
- AWG5012C - Opt. RDR - Adds radar signal generation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. SPARA - Adds S-parameter emulation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. OFDM - Adds OFDM signal generation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. ENV - Adds environment signal generation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. ENV01 - Bundling option - Opt. ENV + Opt. RDR (Requires Opt. RFX)
- AWG5012C - Opt. ENV02 - Bundling option - Opt. ENV + Opt. RDR + Opt. OFDM (Requires Opt. RFX)
- AWG5012C - Opt. ENV03 - Bundling option - Opt. ENV + Opt. RDR + Opt. OFDM + Opt. SPARA (Requires Opt. RFX)
- AWG5012C - Opt. ENV04 - Bundling option - Opt. ENV + Opt. RDR + Opt. OFDM + Opt. SPARA + Opt. UWBCT (Requires Opt. RFX)
- AWG5012C - Opt. UWBCF - Adds UWB-WiMedia conformance signal generation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. UWBCT - Adds UWB-WiMedia custom and conformance signal generation to RFXpress (Requires Opt. RFX)
- AWG5012C - Opt. 03 - 28-bit digital data outputs (digital data of CH1 and CH2) - Must be ordered at time of purchase
- AWG5012C - Opt. 0309 - Combination of Opt. 03 and Opt. 09 - Must be ordered at time of purchase
- AWG5012C - Opt. A0 - North America power plug (115 V, 60 Hz)
- AWG5012C - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- AWG5012C - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- AWG5012C - Opt. A3 - Australia power plug (240 V, 50 Hz)
- AWG5012C - Opt. A4 - North America power plug (240 V, 50 Hz)
- AWG5012C - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- AWG5012C - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- AWG5012C - Opt. A10 - China power plug (50 Hz)
- AWG5012C - Opt. A11 - India power plug (50 Hz)
- AWG5012C - Opt. A99 - No power cord
- AWG5012C - Opt. L0 - English manual
- AWG5012C - Opt. L5 - Japanese manual
- AWG5012C - Opt. L7 - Simplified Chinese manual
- AWG5012C - Opt. L8 - Traditional Chinese manual
- AWG5012C - Opt. L10 - Russian manual
- AWG5012C - Opt. CA1 - Single calibration or functional verification
- AWG5012C - Opt. C3 - Calibration Service 3 Years
- AWG5012C - Opt. C5 - Calibration Service 5 Years
- AWG5012C - Opt. D1 - Calibration Data Report
- AWG5012C - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- AWG5012C - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- AWG5012C - Opt. R3 - Repair Service 3 Years (including warranty)
- AWG5012C - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | AWG5012C |
|---|
El Tektronix AWG5012C, de la serie AWG5000, es un generador de formas de onda de sobremesa de alto rendimiento con frecuencia mínima de 300 MHz y máxima de 520 MHz. Ofrece resolución vertical de 12 bits y salida de doble canal.
Ideal para investigación avanzada y diseño de señales, el AWG5012C permite la creación de formas de onda arbitrarias con gran precisión temporal y baja distorsión.
Testwall puede suministrar el Tektronix AWG5012C usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix AWG5012C.
