Tektronix

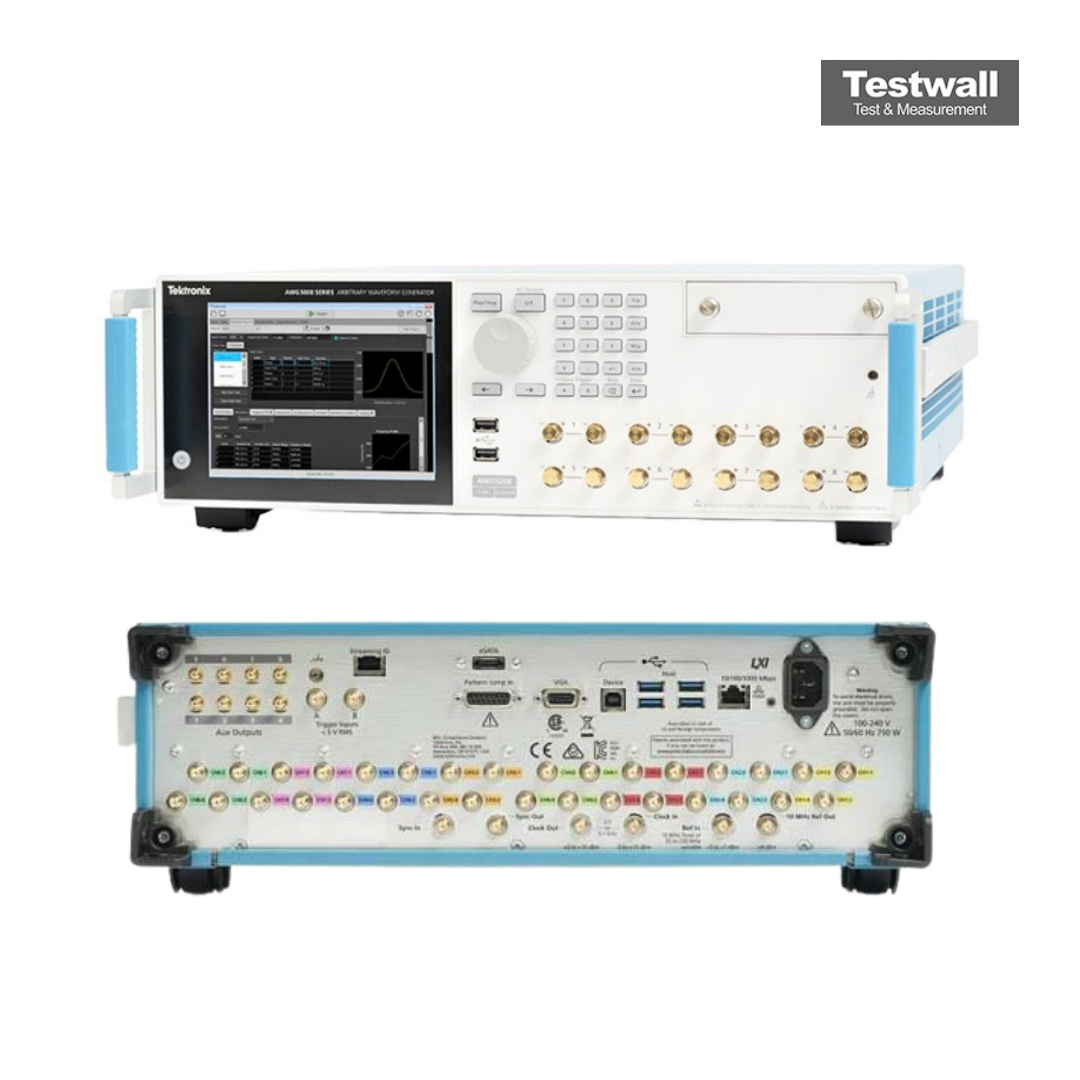

Tektronix AWG5208
Arbitrary Waveform Generator, 4 GHz 8 Ch., up to 10 GS/s
8 canales analógicos Número de canales
10 GS/s (en modo de 2 canales), 5 GS/s (en modo de 4 canales), 2,5 GS/s (en modo de 8 canales) Frecuencia de muestreo máxima
16 bits Resolución vertical (DAC)
5 GHz (en modo de 2 canales) Ancho de banda analógico
hasta 2 Gsamples por canal (con opción de memoria ampliada) Profundidad de memoria por canal
| Atributo | Valor |
|---|---|
| Número de canales | 8 canales analógicos |
| Frecuencia de muestreo máxima | 10 GS/s (en modo de 2 canales), 5 GS/s (en modo de 4 canales), 2,5 GS/s (en modo de 8 canales) |
| Resolución vertical (DAC) | 16 bits |
| Ancho de banda analógico | 5 GHz (en modo de 2 canales) |
| Profundidad de memoria por canal | hasta 2 Gsamples por canal (con opción de memoria ampliada) |
| Amplitud de salida | 50 mVpp a 1,5 Vpp en carga de 50 Ω |
| Salidas digitales | 32 salidas digitales de marcador (4 marcadores por canal analógico) |
| Frecuencia de reloj de referencia | Reloj de referencia interno/externo de 10 MHz |
| Interfaz y conectividad | USB, LAN (LXI), PCIe; compatible con SCPI y AXIe |
| Sistema operativo y software | Windows 10 integrado con software AWG5200 Series; compatible con Tektronix SourceXpress |
Tektronix AWG5208 Options:
- AWG5208 - AWG5200-825 - 2.5 GS/s
- AWG5208 - AWG5200-850 - 5 GS/s (10 GS/s interpolated)
- AWG5208 - AWG5200-8DC - High Bandwidth Amplified outputs
- AWG5208 - AWG5200-8HV - High Voltage outputs
- AWG5208 - AWG5200-8AC - AC Amplified outputs
- AWG5208 - AWG5200-8DIGUP - Digital up conversion (requires AWG5200-850)
- AWG5208 - AWG5200-SEQ - Sequencing
- AWG5208 - Opt. A0 - North America power plug (115 V, 60 Hz)
- AWG5208 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- AWG5208 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- AWG5208 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- AWG5208 - Opt. A4 - North America power plug (240 V, 50 Hz)
- AWG5208 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- AWG5208 - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- AWG5208 - Opt. A10 - China power plug (50 Hz)
- AWG5208 - Opt. A11 - India power plug (50 Hz)
- AWG5208 - Opt. A12 - Brazil power plug (60 Hz)
- AWG5208 - Opt. A99 - No power cord
- AWG5208 - Opt. L0 - English manual
- AWG5208 - Opt. L5 - Japanese manual
- AWG5208 - Opt. L7 - Simplified Chinese manual
- AWG5208 - Opt. L8 - Traditional Chinese manual
- AWG5208 - Opt. L10 - Russian manual
- AWG5208 - Opt. L99 - No manual
- AWG5208 - Opt. C3 - Calibration Service 3 Years
- AWG5208 - Opt. C5 - Calibration Service 5 Years
- AWG5208 - Opt. CA1 - Single Calibration or Functional Verification
- AWG5208 - Opt. D1 - Calibration Data Report
- AWG5208 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- AWG5208 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- AWG5208 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- AWG5208 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- AWG5208 - Opt. IF - Upgrade Installation Service
- AWG5208 - Opt. R3 - Repair Service 3 Years (including warranty)
- AWG5208 - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | AWG5208 |
|---|
El generador de formas de onda arbitrarias Tektronix AWG5208 ofrece 8 canales analógicos, resolución vertical de 16 bits y una velocidad de muestreo máxima de 10 GS/s con interpolación y ancho de banda de 2 GHz.
Ideal para generar señales RF complejas, compatible con MATLAB, Excel y plugins avanzados.
Testwall puede suministrar el Tektronix AWG5208 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento y fiabilidad. Contáctenos si necesita calibración o reparación del Tektronix AWG5208.
