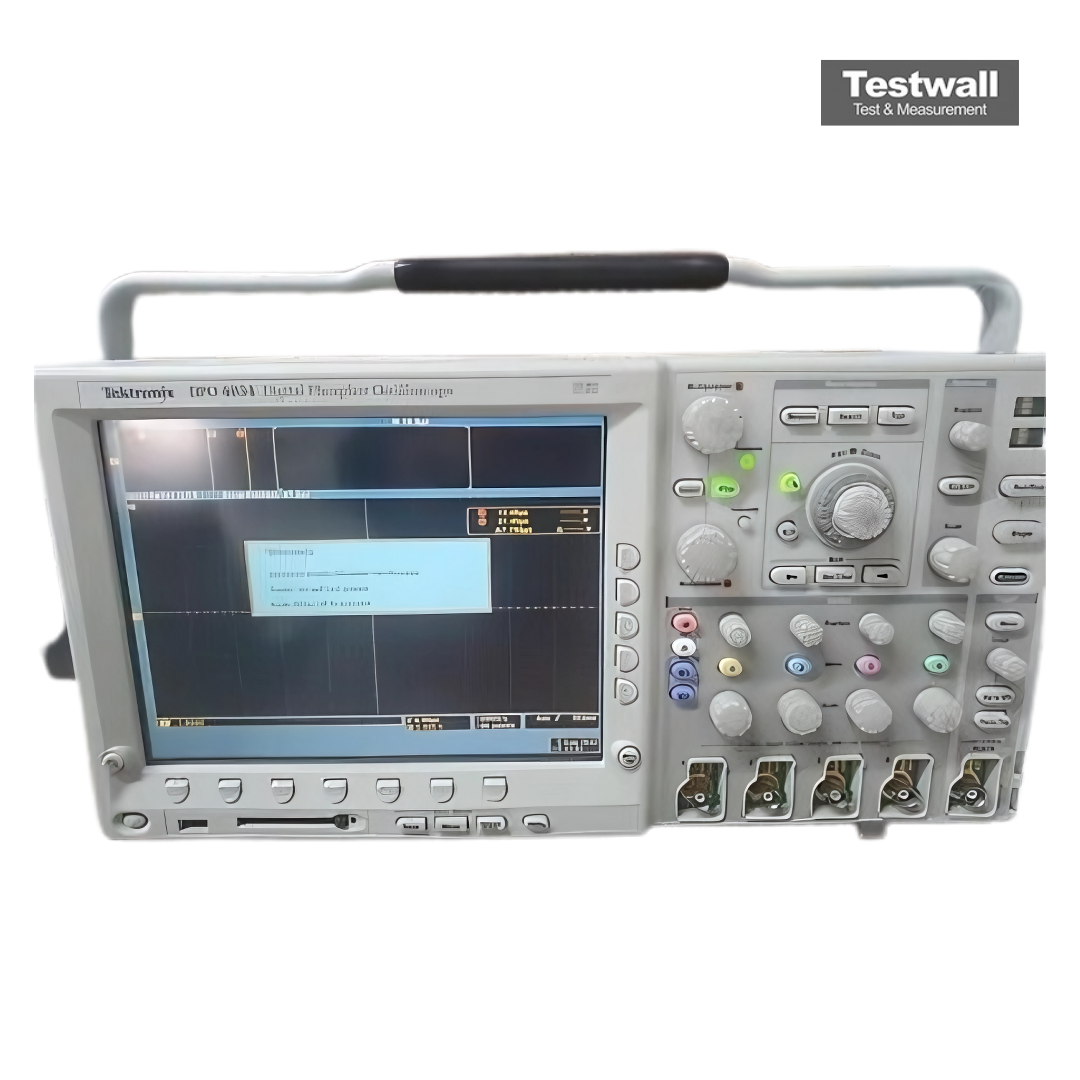

Tektronix DPO4034B
| Atributo | Valor |
|---|---|
| Ancho de banda | 350 MHz |
| Número de canales | 4 canales analógicos |
| Frecuencia de muestreo | 2,5 GS/s |
| Longitud de registro | 20 M puntos |
| Resolución vertical | 8 bits |
| Tamaño de pantalla | 10,4 pulgadas WVGA (800 x 480 píxeles) |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Base de tiempos | 1 ns/div a 1000 s/div |
| Canales lógicos digitales | 16 canales digitales (con sonda opcional P6316) |
| Conectividad | USB, LAN (LXI), puerto para módulos de aplicación |
Tektronix DPO4034B Options:
- DPO4034B - A0 - North America power plug (115 V, 60 Hz)
- DPO4034B - A1 - Universal Euro power plug (220 V, 50 Hz)
- DPO4034B - A2 - United Kingdom power plug (240 V, 50 Hz)
- DPO4034B - A3 - Australia power plug (240 V, 50 Hz)
- DPO4034B - A5 - Switzerland power plug (220 V, 50 Hz)
- DPO4034B - A6 - Japan power plug (100 V, 50/60 Hz)
- DPO4034B - A10 - China power plug (50 Hz)
- DPO4034B - A11 - India power plug (50 Hz)
- DPO4034B - A12 - Brazil power plug (60 Hz)
- DPO4034B - A99 - No power cord
- DPO4034B - L0 - English manual
- DPO4034B - L1 - French manual
- DPO4034B - L2 - Italian manual
- DPO4034B - L3 - German manual
- DPO4034B - L4 - Spanish manual
- DPO4034B - L5 - Japanese manual
- DPO4034B - L6 - Portuguese manual
- DPO4034B - L7 - Simplified Chinese manual
- DPO4034B - L8 - Traditional Chinese manual
- DPO4034B - L9 - Korean manual
- DPO4034B - L10 - Russian manual
- DPO4034B - L99 - No manual
- DPO4034B - C3 - Calibration Service 3 Years
- DPO4034B - C5 - Calibration Service 5 Years
- DPO4034B - D1 - Calibration Data Report
- DPO4034B - D3 - Calibration Data Report 3 Years (with Opt. C3)
- DPO4034B - D5 - Calibration Data Report 5 Years (with Opt. C5)
- DPO4034B - R5 - Repair Service 5 Years (including warranty)
- DPO4034B - SILV600 - Standard warranty extended to 5 years
- DPO4034B - DPO4BND - Application bundle module enabling all functionality of DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules in a single module
- DPO4034B - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- DPO4034B - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- DPO4034B - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- DPO4034B - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, FlexRay)
- DPO4034B - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- DPO4034B - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- DPO4034B - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T, 100BASE-TX)
- DPO4034B - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- DPO4034B - DPO4PWR - Power Analysis Application Module
- DPO4034B - DPO4LMT - Limit and Mask Testing Application Module
- DPO4034B - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
| Model | DPO4034B |
|---|
El osciloscopio fosforo digital Tektronix DPO4034B permite el análisis de hasta 20 canales analógicos/digitales con gran ancho de banda, memoria profunda, disparos avanzados, navegación Wave Inspector®, análisis FFT, pantalla XGA de 10,4″ e interfaz de sonda TekVPI® para una medición precisa.
Admite decodificación de protocolos serie (I²C, SPI, USB, Ethernet, CAN, LIN, RS‑232/422/485/UART, MIL‑STD‑1553, I²S/LJ/RJ/TDM), cuenta con puertos Ethernet y USB integrados y módulos opcionales para análisis de potencia, test de máscara límite e inspección de video HDTV — ideal para diagnóstico completo.
Testwall puede suministrar el Tektronix DPO4034B Digital Phosphor Oscilloscope usado, completamente probado. Con soporte de expertos y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctanos directamente si necesitas calibración o reparación del Tektronix DPO4034B Digital Phosphor Oscilloscope.
