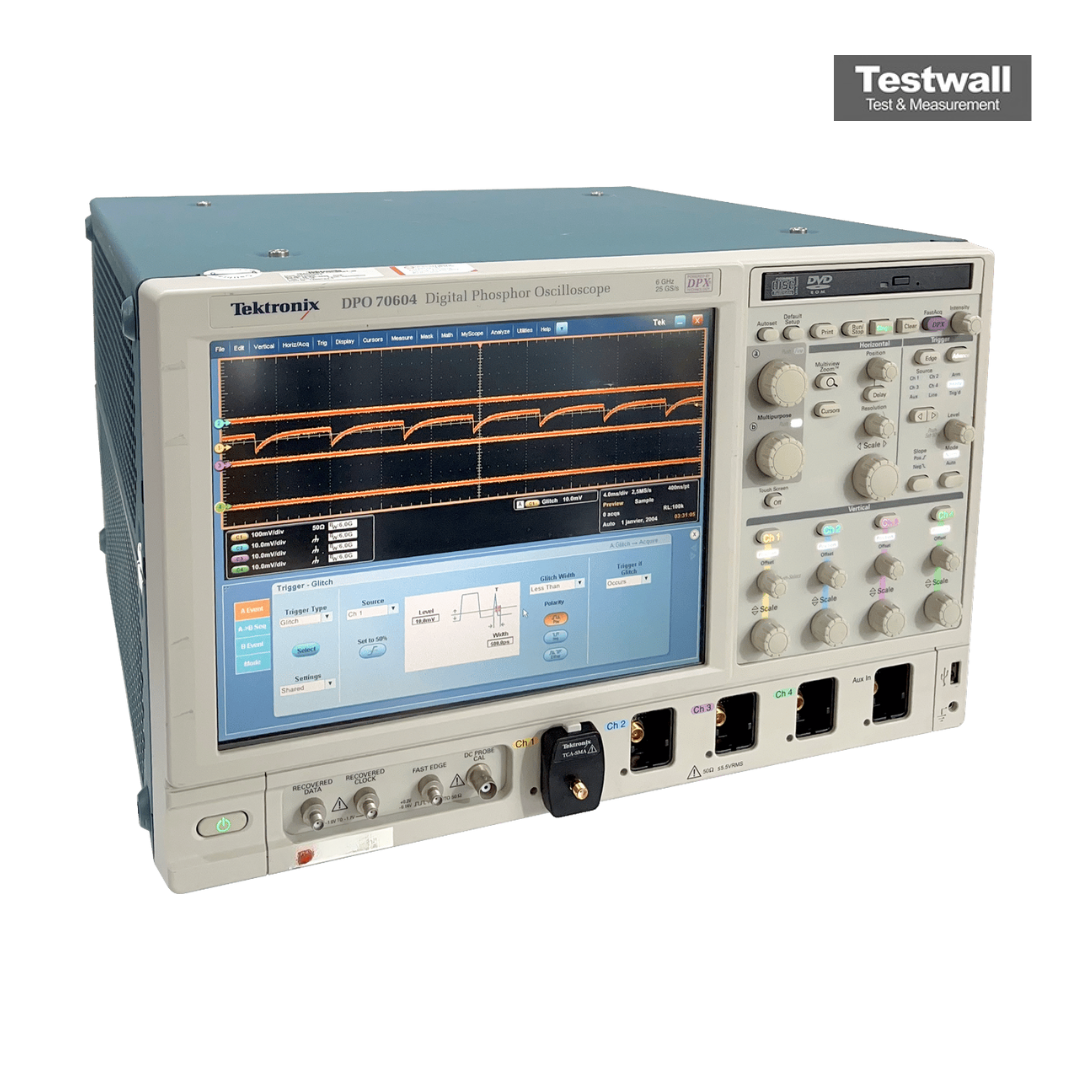

Tektronix DPO70604
| Atributo | Valor |
|---|---|
| Ancho de banda | 6 GHz |
| Número de canales | 4 |
| Tasa de muestreo máxima | 25 GS/s |
| Resolución vertical | 8 bits |
| Longitud de registro | hasta 250 Mpuntos |
| Sensibilidad vertical | 1 mV/div - 1 V/div |
| Rango de escala de tiempo | 10 ps/div - 1000 s/div |
| Precisión de tiempo (jitter RMS) | menos de 1 ps RMS |
| Pantalla | Pantalla LCD a color de 12,1 pulgadas |
| Interfaz de conectividad | USB, LAN (LXI), GPIB opcional |
Tektronix DPO70604 Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- DPO70604 - 2XL - Extended record length
- DPO70604 - 5XL - Extended record length
- DPO70604 - 10XL - Extended record length
- DPO70604 - 20XL - Extended record length
- DPO70604 - 50XL - Extended record length
- DPO70604 - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- DPO70604 - DJAN - DPOJET jitter and noise analysis
- DPO70604 - SDLA64 - Serial data link analysis (equalization, de-embedding)
- DPO70604 - DDRA - DDR memory bus analysis
- DPO70604 - ST6G - 6.25 Gb/s serial pattern trigger
- DPO70604 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- DPO70604 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- DPO70604 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- DPO70604 - SR-USB - USB 2.0 serial triggering and analysis
- DPO70604 - SR-PCIE - PCI Express serial analysis
- DPO70604 - SR-810B - 8b/10b serial analysis
- DPO70604 - MTH - Mask testing
- DPO70604 - LT - Limit testing
- DPO70604 - VET - Visual trigger
- DPO70604 - ASM - Advanced search and mark
El Tektronix DPO70604 ofrece un ancho de banda de 6 GHz y muestreo en tiempo real de 20 GS/s en cuatro canales analógicos, ideal para analizar señales de alta velocidad. Incluye análisis ocular y BER en tiempo real.
Compatible con pruebas de conformidad HDMI, PCIe y SATA, y cuenta con decodificación de protocolo y disparo avanzado.
Testwall puede suministrar el Tektronix DPO70604 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Tektronix DPO70604.
