Tektronix
Tektronix DVG7
SD-SDI Digital Video Generator Module
Señales de vídeo digital en componentes y compuestas Tipo de señal de salida
HDTV, SDTV, formatos de definición estándar y alta definición Formatos de vídeo compatibles
SDI (Serial Digital Interface) según estándares SMPTE Interfaz de salida
SMPTE 259M, SMPTE 292M, SMPTE 274M, SMPTE 296M Estándares soportados
Hasta 1080i/1080p y 720p para señales HD Resolución de salida
| Atributo | Valor |
|---|---|
| Tipo de señal de salida | Señales de vídeo digital en componentes y compuestas |
| Formatos de vídeo compatibles | HDTV, SDTV, formatos de definición estándar y alta definición |
| Interfaz de salida | SDI (Serial Digital Interface) según estándares SMPTE |
| Estándares soportados | SMPTE 259M, SMPTE 292M, SMPTE 274M, SMPTE 296M |
| Resolución de salida | Hasta 1080i/1080p y 720p para señales HD |
| Frecuencias de muestreo | 4:2:2 y 4:4:4 para señales de componentes digitales |
| Módulo de expansión | Compatible con módulos opcionales para la plataforma TG700 |
| Generación de patrones de prueba | Barras de color, señales de sincronización, patrones de referencia y multiburst |
| Alimentación eléctrica | Alimentado a través del chasis TG700 (no requiere alimentación independiente) |
| Cumplimiento normativo | Cumple con normativas FCC, CE y estándares de compatibilidad electromagnética (EMC) |
Tektronix DVG7 Options:
- DVG7 - Opt. BK - Add SDI black outputs. Option must be added at time of order. Option cannot be added later
| Model | DVG7 |
|---|
Tektronix Video Generator Module

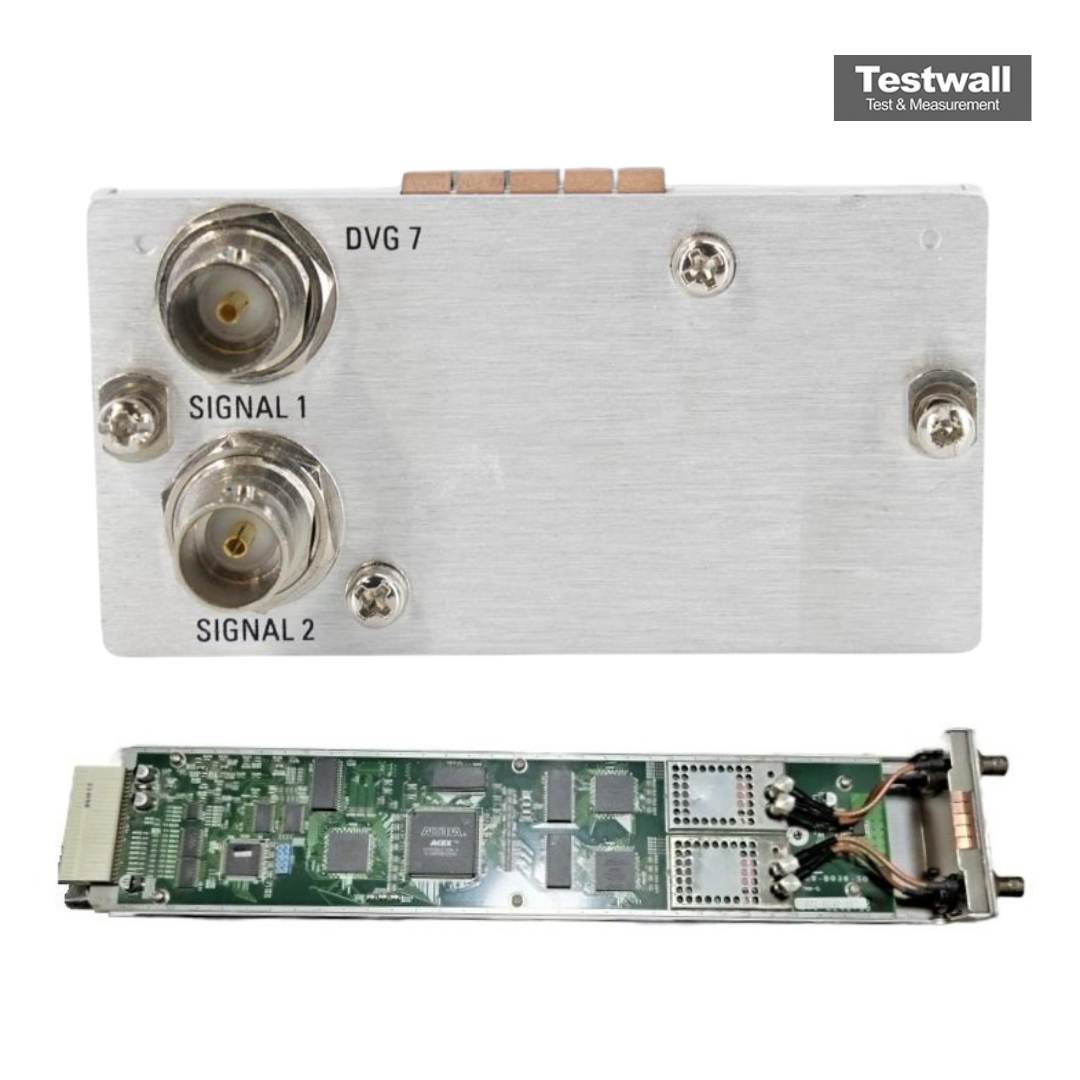

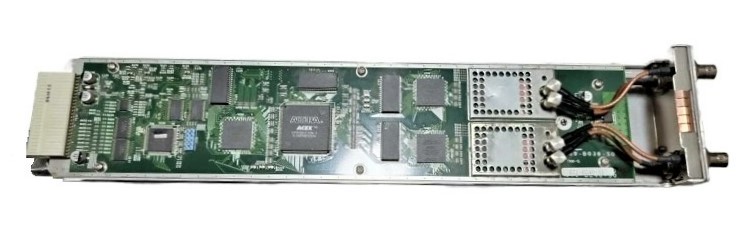

Tektronix DVG7 SD-SDI Digital Video Generator Module
The Tektronix DVG7 is a multiformat SD-SDI test signal generator. The Tektronix DVG7 Digital Video Generator supports 525 line and 625 line serial digital video at 270 Mb/s and NTSC composite digital at 143.181818 Mb/s. The Tektronix DVG7 Digital Video Generator has two identical test signal outputs. With Option BK, two additional identical serial digital black signal outputs are available.
