Tektronix MDO4104B-3
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Número de canales analógicos | 4 |
| Frecuencia de muestreo | 5 GS/s |
| Longitud de registro | 20 M puntos |
| Ancho de banda del analizador de espectro de RF | 3 GHz |
| Canales lógicos digitales | 16 |
| Pantalla | Pantalla táctil capacitiva de 11,6 pulgadas (1920 x 1080) |
| Generador de funciones integrado | Sí, 50 MHz |
| Protocolos de bus serie compatibles | I2C, SPI, RS-232/422/485/UART, USB, CAN, LIN, FlexRay, MIL-STD-1553, ARINC 429 |
| Conectividad | USB, LAN (LXI), DVI |
Tektronix MDO4104B-3 Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4104B-3 - MDO4TRIG - Advanced RF power level triggering
- MDO4104B-3 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4104B-3 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4104B-3 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4104B-3 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4104B-3 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4104B-3 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4104B-3 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4104B-3 - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4104B-3 - DPO4LMT - Limit and mask testing
- MDO4104B-3 - DPO4PWR - Power measurement and analysis
- MDO4104B-3 - DPO4VID - Extended video triggering
- MDO4104B-3 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)

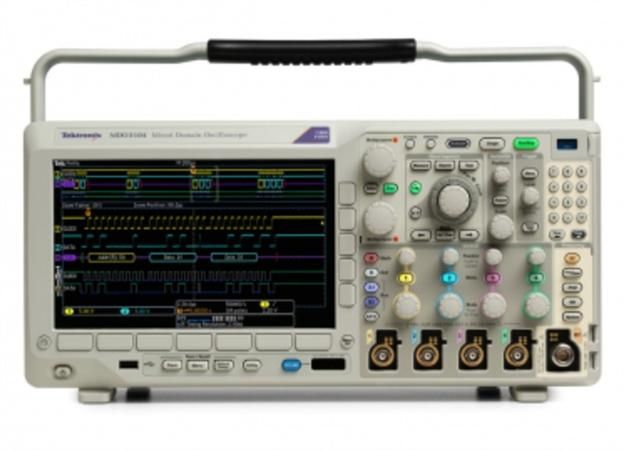

El osciloscopio de dominio mixto Tektronix MDO4104B-3 ofrece un ancho de banda de 1 GHz, 4 canales analógicos, muestreo de 5 GS/s y entrada RF de 3 GHz. Integra análisis lógico, espectral y de protocolos.
Ideal para análisis sincronizado en dominios de tiempo y frecuencia, con longitud de registro de 20M y 16 canales digitales para pruebas integrales.
Testwall puede suministrar el Tektronix MDO4104B-3 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Tektronix MDO4104B-3.
