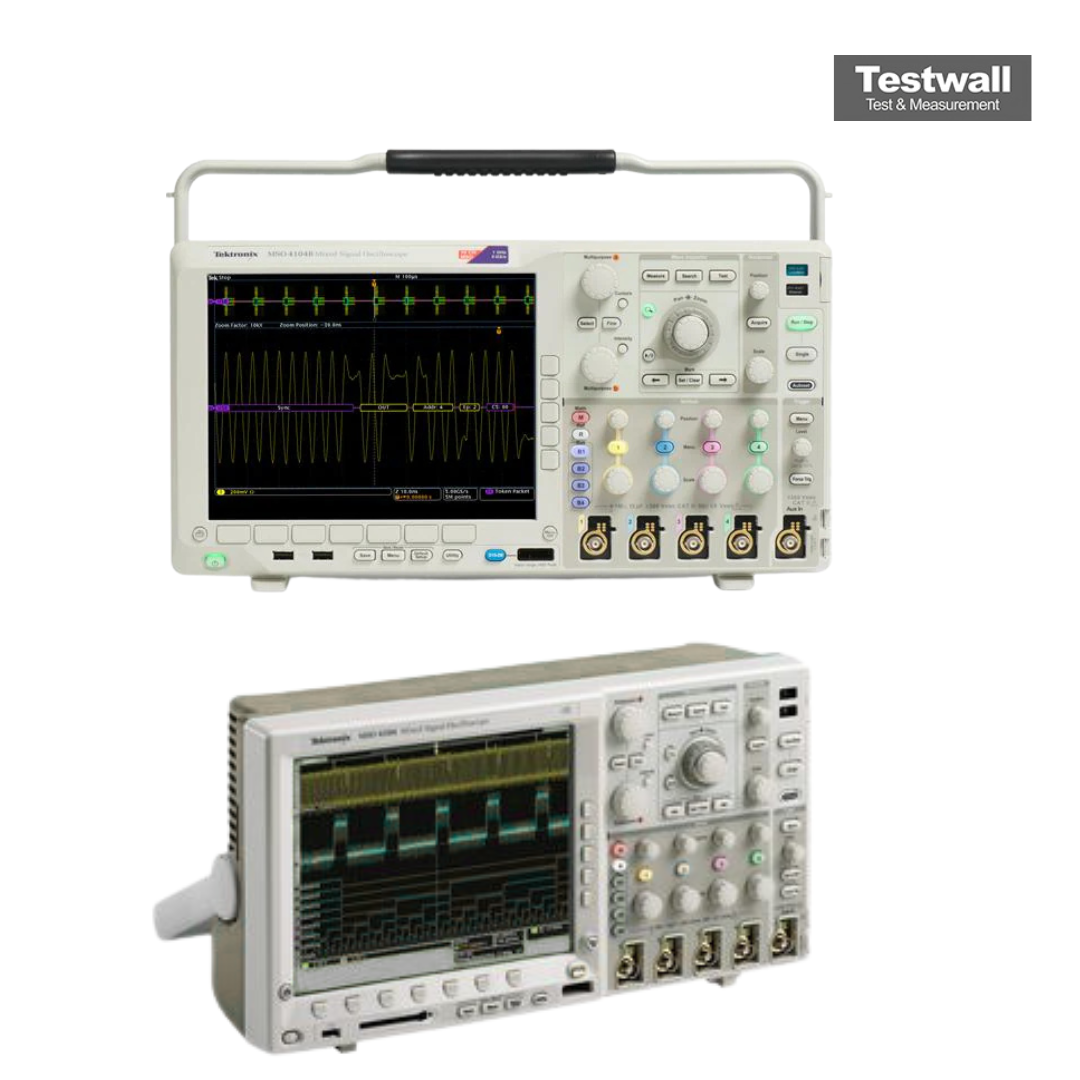

Tektronix MSO4104
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Canales analógicos | 4 |
| Canales digitales | 16 |
| Frecuencia de muestreo | 5 GS/s |
| Longitud de registro | 20 M puntos |
| Resolución vertical | 8 bits |
| Pantalla | 10,4 pulgadas a color WVGA |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Rango de tiempo base | 1 ns/div a 1000 s/div |
| Interfaz de conectividad | USB, LAN (LXI), CompactFlash |
Tektronix MSO4104 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO4104 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO4104 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO4104 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO4104 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO4104 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO4104 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO4104 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO4104 - DPO4USB - USB 2.0 serial triggering and analysis
- MSO4104 - DPO4LMT - Limit and mask testing
- MSO4104 - DPO4PWR - Power measurement and analysis
- MSO4104 - DPO4VID - Extended video triggering
- MSO4104 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
El Tektronix MSO4104 es un osciloscopio mixto de 1 GHz con 4+16 canales diseñado para un análisis preciso. Su tasa de muestreo de 5 GS/s y 10M de longitud de registro ofrecen alta fidelidad. Wave Inspector®, mediciones automáticas y análisis de buses simplifican la depuración.
Ideal para pruebas, validaciones y resolución de problemas, el MSO4104 analiza hasta 20 señales, incluidas 16 digitales, permitiendo una visión completa de los comportamientos eléctricos.
Testwall puede suministrar el Tektronix MSO4104 usado, totalmente probado. Con soporte experto y entrega global, Testwall garantiza un rendimiento superior con una fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Tektronix MSO4104.
