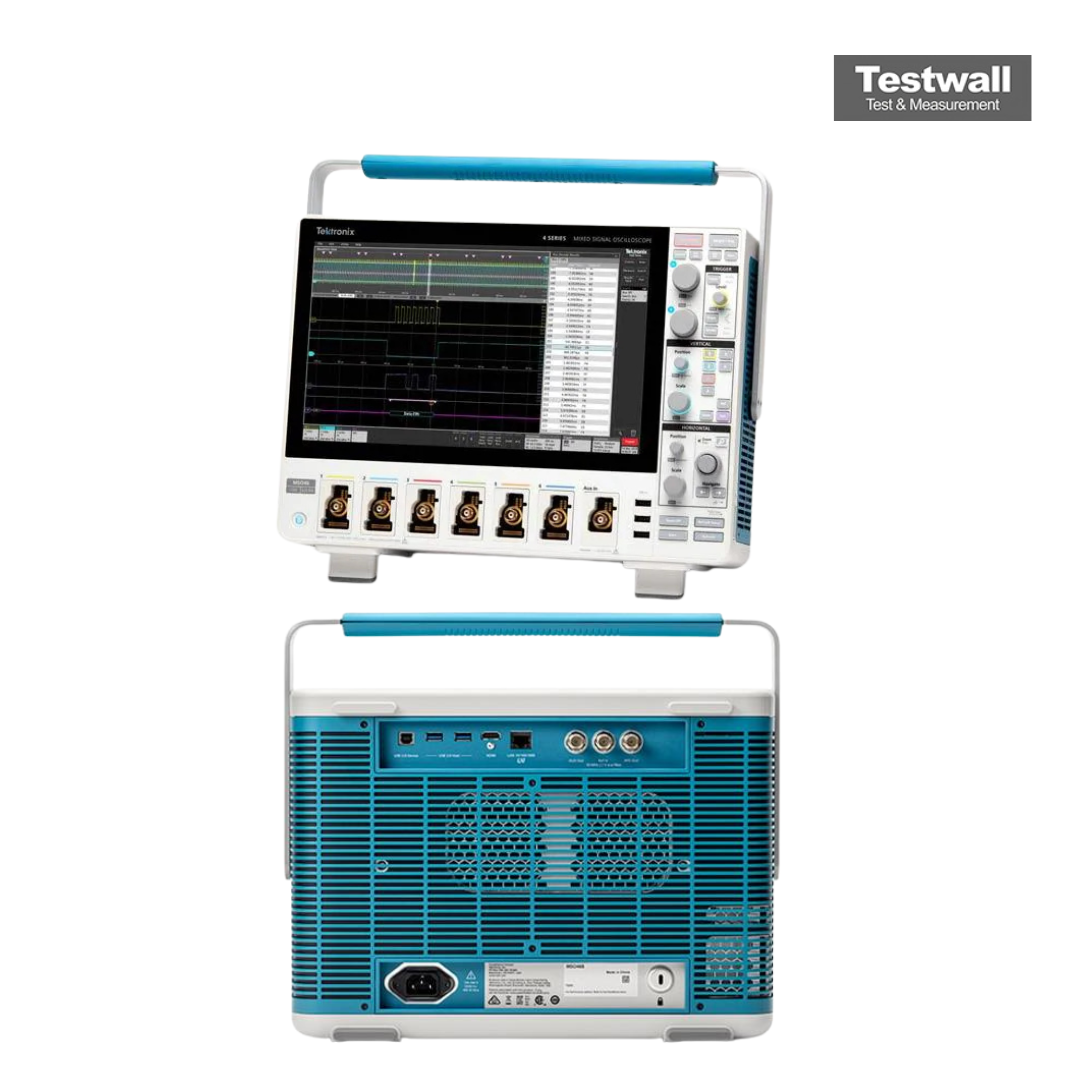

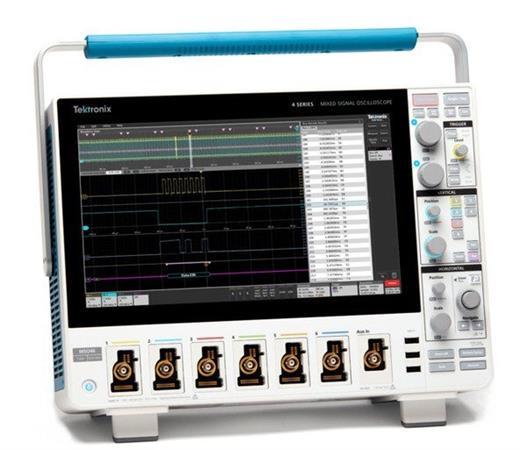

Tektronix MSO46 4-BW-1000 4 Series MSO
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Número de canales analógicos | 4 canales |
| Canales digitales | hasta 32 canales digitales (con sondas opcionales TLP058) |
| Tasa de muestreo | 6,25 GS/s en todos los canales |
| Longitud de registro | 31,25 M puntos en todos los canales |
| Resolución vertical | 12 bits (hasta 16 bits con modo de alta resolución) |
| Pantalla | Pantalla táctil capacitiva de 13,3 pulgadas HD (1920 x 1080) |
| Tasa de captura de formas de onda | más de 500.000 formas de onda por segundo |
| Conectividad | USB 3.0, USB 2.0, LAN (LXI), DisplayPort, entrada auxiliar |
| Opciones de análisis de protocolos en serie | I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, I2S, entre otros |
Tektronix MSO46 4-BW-1000 4 Series MSO Options:
- MSO46 - 4-BW-200 - 200 MHz Bandwidth
- MSO46 - 4-BW-350 - 350 MHz Bandwidth
- MSO46 - 4-BW-500 - 500 MHz Bandwidth
- MSO46 - 4-BW-1000 - 1 GHz Bandwidth
- MSO46 - 4-BW-1500 - 1.5 GHz Bandwidth
- MSO46 - 4-RL-1 - Extend record length from 31.25 Mpoints/channel to 62.5 Mpoints/channel
- MSO46 - 4-AFG - Add Arbitrary / Function Generator
- MSO46 - 4-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO46 - 4-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO46 - 4-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO46 - 4-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO46 - 4-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO46 - 4-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO46 - 4-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO46 - 4-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO46 - 4-SRI3C - MIPI I3C serial analysis (I3C decode and search only)
- MSO46 - 4-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO46 - 4-SRUSB2 - USB 2.0 serial bus triggering and analysis (LS, FS, HS)
- MSO46 - 4-PWR-BAS - Power Measurements and Analysis
- MSO46 - 4-SV-BAS - Spectrum View frequency domain analysis
- MSO46 - 4-PS2 - Power Solution Bundle (4-PWR-BAS, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
| Model | MSO46 |
|---|
El Tektronix MSO46B/4-BW-1000 es un osciloscopio de señal mixta de alto rendimiento con 6 canales, ancho de banda de 1 GHz, muestreo de 6,25 GS/s y pantalla táctil capacitiva Full HD de 13,3 pulgadas. Dispone de entradas FlexChannel®, longitud de registro de hasta 62,5 Mpuntos y resolución de hasta 16 bits en modo High-Res.
Admite 48 canales digitales (requiere sonda TLP058), disparo avanzado, modo de visualización en capas, barra de resultados rápida y conectividad extensa (USB2, USB3, Ethernet, HDMI). Ideal para análisis complejos de señales.
Testwall puede suministrar el Tektronix MSO46B/4-BW-1000 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Tektronix MSO46B/4-BW-1000.
