Tektronix

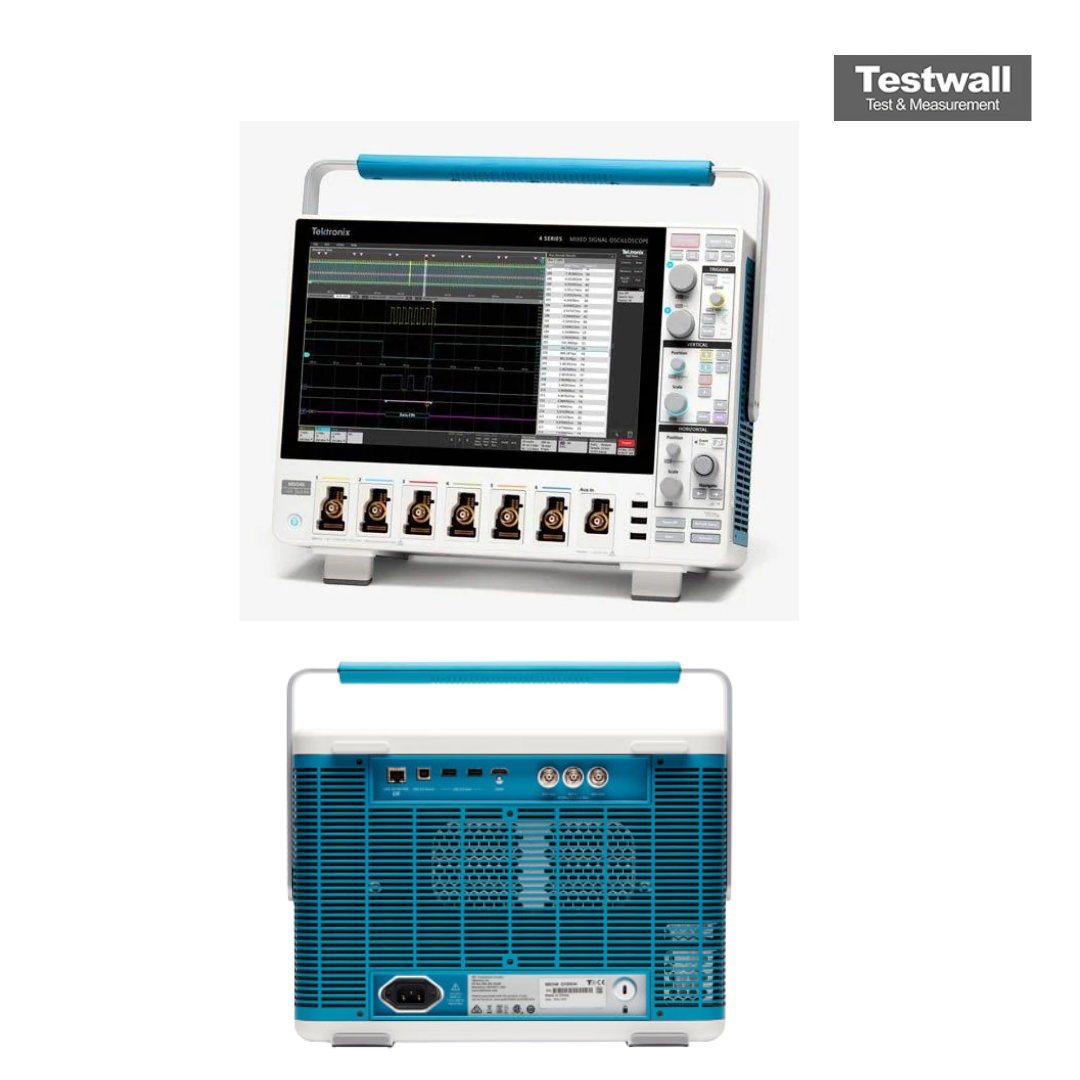

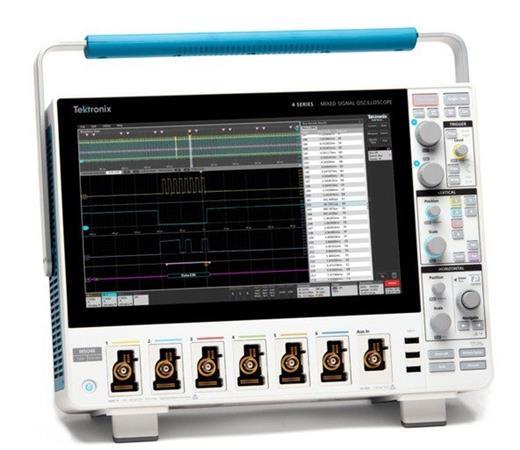

Tektronix MSO46 4-BW-200 4 Series MSO
6 Channel Mixed Domain Oscilloscope, 200 MHz
200 MHz Ancho de banda
4 Número de canales analógicos
64 canales lógicos digitales (con sondas opcionales TLP058) Canales digitales
6,25 GS/s en todos los canales Frecuencia de muestreo
31,25 M puntos estándar Longitud de registro
| Atributo | Valor |
|---|---|
| Ancho de banda | 200 MHz |
| Número de canales analógicos | 4 |
| Canales digitales | 64 canales lógicos digitales (con sondas opcionales TLP058) |
| Frecuencia de muestreo | 6,25 GS/s en todos los canales |
| Longitud de registro | 31,25 M puntos estándar |
| Resolución vertical | 12 bits (16 bits en modo de alta resolución) |
| Pantalla | Pantalla táctil capacitiva HD de 13,3 pulgadas (1920 x 1080) |
| Tasa de captura de formas de onda | 500.000 formas de onda por segundo |
| Conectividad | USB 3.0, USB 2.0, LAN (LXI), DisplayPort, DVI |
| Sistema operativo | Windows 10 integrado |
Tektronix MSO46 4-BW-200 4 Series MSO Options:
- MSO46 - 4-BW-200 - 200 MHz Bandwidth
- MSO46 - 4-BW-350 - 350 MHz Bandwidth
- MSO46 - 4-BW-500 - 500 MHz Bandwidth
- MSO46 - 4-BW-1000 - 1 GHz Bandwidth
- MSO46 - 4-BW-1500 - 1.5 GHz Bandwidth
- MSO46 - 4-RL-1 - Extend record length from 31.25 Mpoints/channel to 62.5 Mpoints/channel
- MSO46 - 4-AFG - Add Arbitrary / Function Generator
- MSO46 - 4-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO46 - 4-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO46 - 4-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO46 - 4-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO46 - 4-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO46 - 4-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO46 - 4-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO46 - 4-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO46 - 4-SRI3C - MIPI I3C serial analysis (I3C decode and search only)
- MSO46 - 4-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO46 - 4-SRUSB2 - USB 2.0 serial bus triggering and analysis (LS, FS, HS)
- MSO46 - 4-PWR-BAS - Power Measurements and Analysis
- MSO46 - 4-SV-BAS - Spectrum View frequency domain analysis
- MSO46 - 4-PS2 - Power Solution Bundle (4-PWR-BAS, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO46 - A0 - North America power plug (115 V, 60 Hz)
- MSO46 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO46 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO46 - A3 - Australia power plug (240 V, 50 Hz)
- MSO46 - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO46 - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO46 - A10 - China power plug (50 Hz)
- MSO46 - A11 - India power plug (50 Hz)
- MSO46 - A12 - Brazil power plug (60 Hz)
- MSO46 - A99 - No power cord
- MSO46 - T3 - Three Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS
- MSO46 - T5 - Five Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS
- MSO46 - R5 - Standard Warranty Extended to 5 Years
- MSO46 - C3 - Calibration service 3 Years
- MSO46 - C5 - Calibration service 5 Years
- MSO46 - D1 - Calibration Data Report
- MSO46 - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO46 - D5 - Calibration Data Report 5 Years (with Option C5)
| Model | MSO46 |
|---|
El Tektronix MSO46 4-BW-200 ofrece 6 canales analógicos y hasta 48 digitales (opcionales), ancho de banda de 200 MHz y tasa de muestreo de 6,25 GS/s. Pantalla táctil HD de 13,3", resolución vertical de 12 bits (hasta 16 bits en modo High Res), y opciones de disparo avanzadas como Visual Trigger. Conectividad: USB, LAN y HDMI.
Diseñado para sistemas embebidos complejos, electrónica automotriz y de potencia, permite un análisis profundo con FastFrame, vista espectral y funciones matemáticas. Longitud de registro hasta 62,5 Mpuntos.
Testwall puede suministrar el Tektronix MSO46 4-BW-200 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctanos directamente si necesitas calibración o reparación del Tektronix MSO46 4-BW-200.
