Tektronix MSO5034
| Atributo | Valor |
|---|---|
| Número de canales analógicos | 4 |
| Ancho de banda | 350 MHz |
| Canales digitales | 16 |
| Frecuencia de muestreo | 2,5 GS/s |
| Longitud de registro | 31,25 M puntos |
| Pantalla | Pantalla táctil capacitiva de 15,6 pulgadas HD (1920 x 1080) |
| Tasa de captura de formas de onda | 500.000 formas de onda por segundo |
| Resolución vertical | 12 bits |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Conectividad | USB, LAN (LXI), DisplayPort, puertos de sonda auxiliar |
Tektronix MSO5034 Options:
Options available for the Tektronix DPO/MSO5000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO5034 - 5RL - Record length extension to 50 M points per channel
- MSO5034 - 10RL - Record length extension to 125 M points per channel
- MSO5034 - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO5034 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- MSO5034 - MTM - Mask testing (telecom, data and video standards)
- MSO5034 - BRR - BroadR-Reach automotive Ethernet compliance
- MSO5034 - HSIC - USB HSIC decode and electrical validation
- MSO5034 - MOST - MOST50 / MOST150 electrical compliance and debug
- MSO5034 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO5034 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO5034 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO5034 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- MSO5034 - SR-USB - USB 2.0 serial triggering and analysis
- MSO5034 - DJA - DPOJET advanced jitter and eye diagram analysis
- MSO5034 - DDRA - DDR memory bus analysis (requires DJA)
- MSO5034 - PWR - Power measurement and analysis (DPOPWR)
- MSO5034 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)

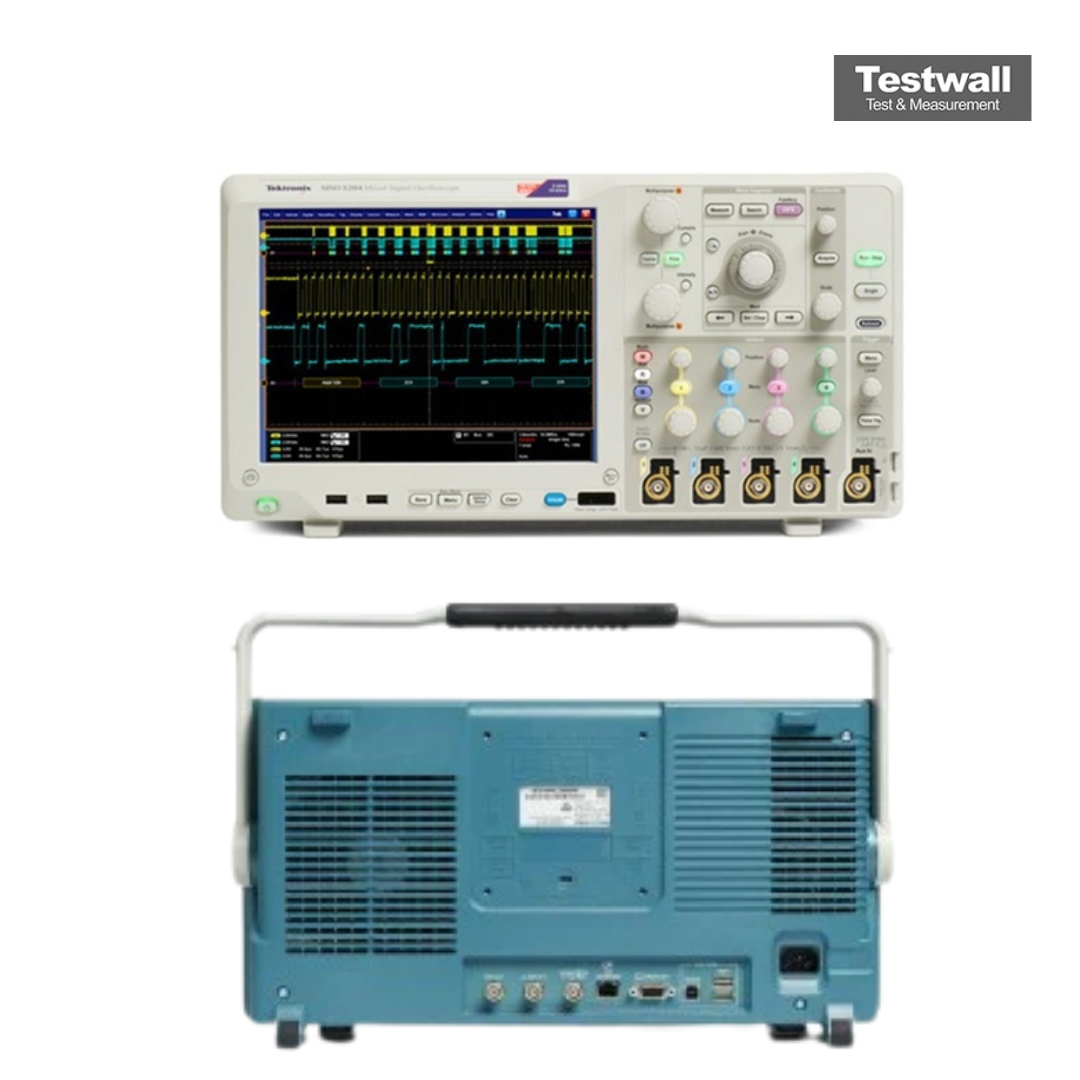

El Tektronix MSO5034 es un osciloscopio digital de fósforo con 350 MHz de ancho de banda, 4 canales y herramientas avanzadas para depurar hasta 20 señales. Incluye Wave Inspector®, 53 mediciones automáticas, FFT, histogramas y FastAcq™ (>250.000 wfms/s). Resolución vertical de 8 bits, ampliable a >11 bits, y tiempo de subida de 1 ns.
Pantalla táctil de 10,4", disco duro extraíble, conectividad USB, LAN y salida de video. Análisis serial opcional para I2C, SPI, CAN, LIN, entre otros.
Testwall puede suministrar el Tektronix MSO5034 usado y totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación confiable y servicio de alta calidad. Contáctenos si necesita calibración o reparación del Tektronix MSO5034.
