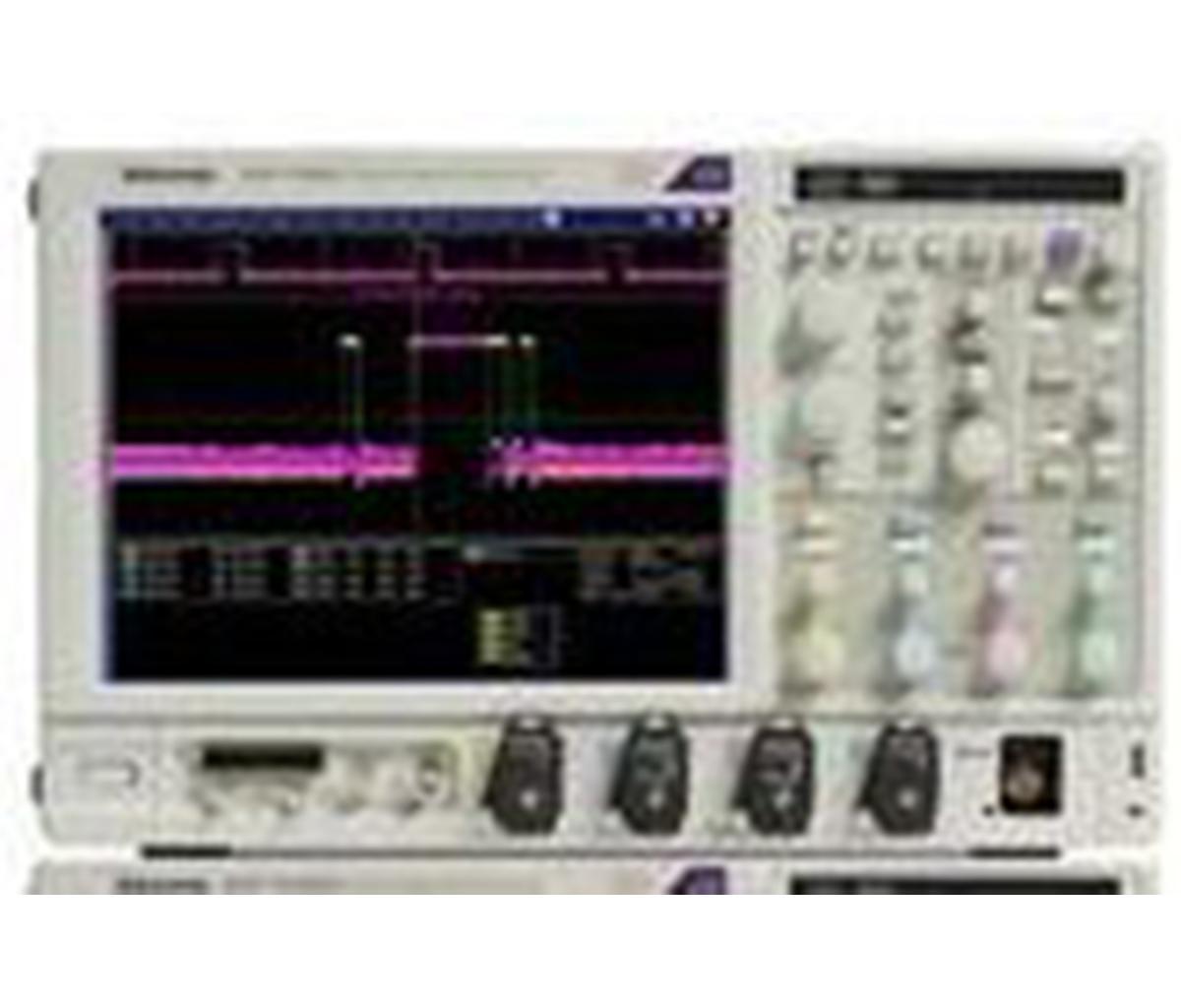

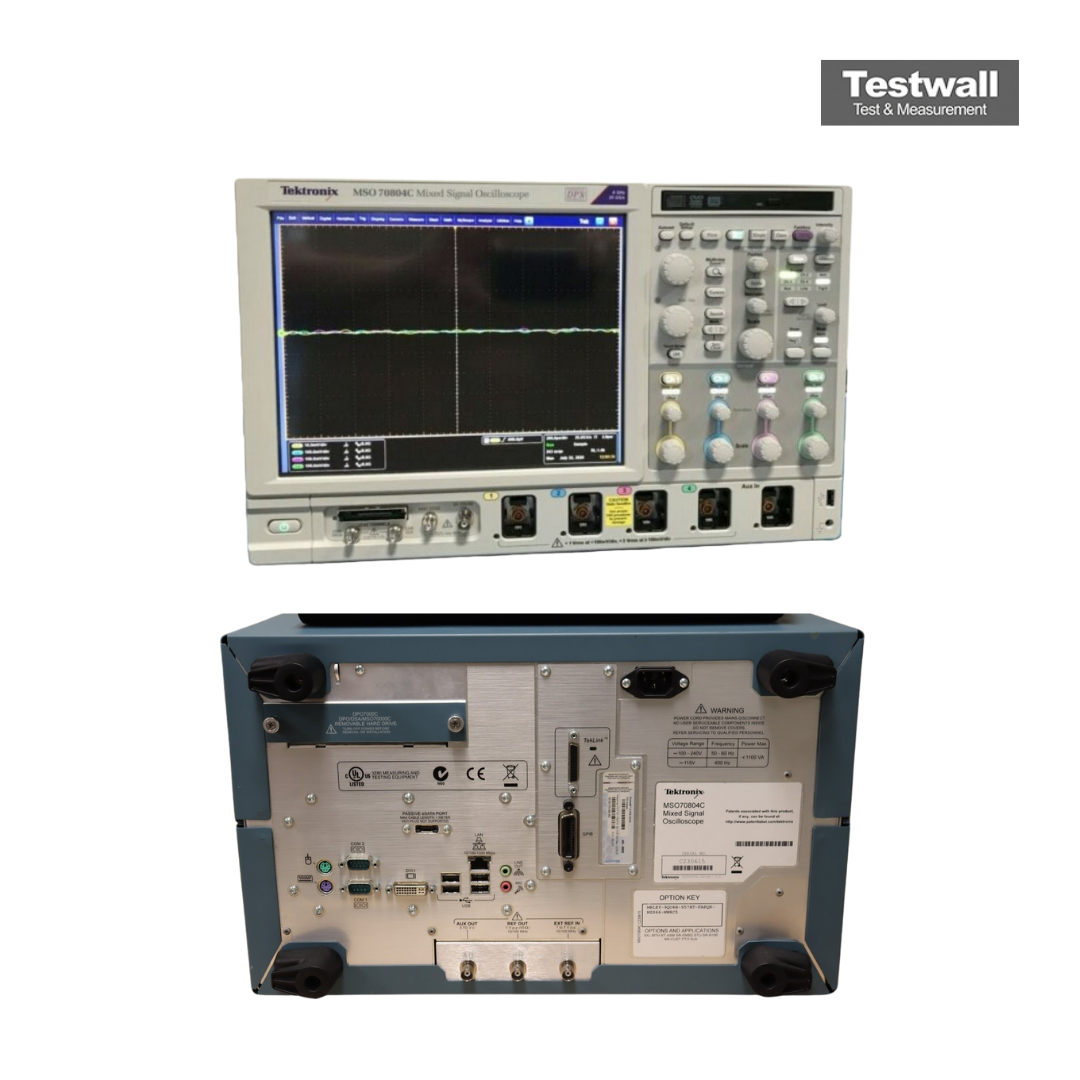

Tektronix MSO70804C
| Atributo | Valor |
|---|---|
| Ancho de banda | 8 GHz |
| Canales analógicos | 4 canales |
| Tasa de muestreo máxima | 25 GS/s |
| Longitud de registro | 250 Mpuntos |
| Canales digitales | 16 canales digitales (MSO) |
| Resolución vertical | 8 bits |
| Pantalla | Pantalla táctil LCD de 15,3 pulgadas (XGA) |
| Sensibilidad vertical | 1 mV/div a 1 V/div |
| Rango de tiempo base | 200 ps/div a 1000 s/div |
| Interfaz de conectividad | USB, LAN (LXI), DisplayPort, DVI-D |
Tektronix MSO70804C Options:
Options available for the Tektronix DPO/DSA/MSO70000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO70804C - 2XL - Extended record length
- MSO70804C - 5XL - Extended record length
- MSO70804C - 10XL - Extended record length
- MSO70804C - 20XL - Extended record length
- MSO70804C - 50XL - Extended record length
- MSO70804C - DJA - DPOJET advanced jitter and eye diagram analysis (standard on DSA models)
- MSO70804C - DJAN - DPOJET jitter and noise analysis
- MSO70804C - SDLA64 - Serial data link analysis (equalization, de-embedding)
- MSO70804C - DDRA - DDR memory bus analysis
- MSO70804C - ST6G - 6.25 Gb/s serial pattern trigger
- MSO70804C - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO70804C - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO70804C - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO70804C - SR-USB - USB 2.0 serial triggering and analysis
- MSO70804C - SR-PCIE - PCI Express serial analysis
- MSO70804C - SR-810B - 8b/10b serial analysis
- MSO70804C - MTH - Mask testing
- MSO70804C - LT - Limit testing
- MSO70804C - VET - Visual trigger
- MSO70804C - ASM - Advanced search and mark
El osciloscopio de señal mixta Tektronix MSO70804C ofrece 4 canales analógicos y 16 lógicos, con un ancho de banda de 8 GHz y muestreo de 25 GS/s, ideal para el análisis de señales de alta velocidad. La memoria estándar de 62 MS asegura capturas precisas.
Acompaña a los ingenieros en todo el ciclo de desarrollo, desde el diseño hasta las pruebas, con capacidades avanzadas de adquisición de señales.
Testwall puede suministrar el osciloscopio de señal mixta Tektronix MSO70804C usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza equipos de alto rendimiento y fiabilidad. Contáctenos para servicios de calibración o reparación del Tektronix MSO70804C.
