Tektronix

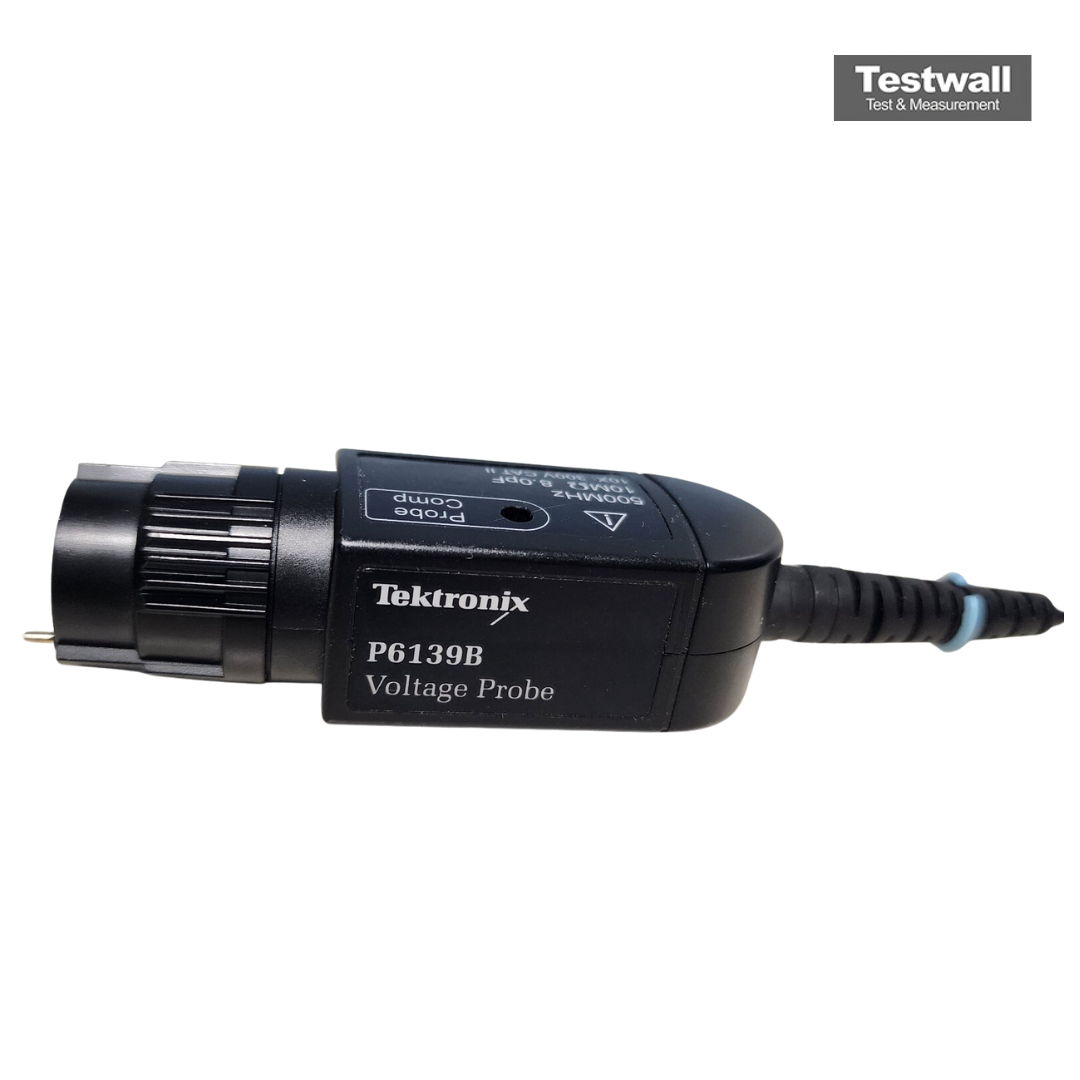

Tektronix P6139B

Passive Probe, 500 MHz 10x
500 MHz Ancho de banda
10X Atenuación
10 mΩ Resistencia de entrada
8 pF (con rango de compensación 8–18 pF) Capacitancia de entrada
300 V rms CAT II (degradado a 20 dB/década por encima de 13,3 kHz) Tensión de entrada máxima
Solicitar ficha técnica
Atributo Valor
Ancho de banda 500 MHz
Atenuación 10X
Resistencia de entrada 10 mΩ
Capacitancia de entrada 8 pF (con rango de compensación 8–18 pF)
Tensión de entrada máxima 300 V rms CAT II (degradado a 20 dB/década por encima de 13,3 kHz)
Tiempo de subida 700 ps
Longitud del cable 1,3 m (4,26 pies)
Rango de compensación 8 pF a 18 pF
Osciloscopios compatibles Tektronix Osciloscopios con BNC entrada y 1 mΩ de impedancia de entrada
Tipo de conector BNC
Tektronix P6139B Options:
  • P6139B - 016-2034-xx - Short ground spring
  • P6139B - 196-3512-xx - 12" alligator ground lead
  • P6139B - 196-3198-xx - 6" clip-on ground lead
  • P6139B - 013-0363-xx - Micro hook tip
  • P6139B - 206-0569-xx - MicroCKT test tip
  • P6139B - 020-3045-xx - 32AWG spool wire
  • P6139B - 013-0367-xx - BNC to probe tip adapter; unterminated
  • P6139B - 016-2016-xx - PCB to probe tip adapter
  • P6139B - 131-8831-xx - Compact probe tip chassis mount test jack
  • P6139B - 206-0635-xx - P6139B replacement tip
  • P6139B - 206-0636-xx - P5050B replacement tip
Formulario de calibración Tektronix P6139B

Formulario de reparación Tektronix P6139B
Maximum file size: 40MB

El Tektronix P6139B es una sonda pasiva de 500 MHz con resistencia de entrada de 10 MΩ y atenuación 10X, ideal para pruebas en circuitos densos. Cuenta con punta afilada, cuerpo compacto e interfaz TekProbe I para osciloscopios BNC de 1 MΩ.

Utilizado en dispositivos de baja potencia, servicio y desarrollo, incluye un completo set de accesorios y permite mediciones seguras hasta 300 V CAT II.

Testwall puede suministrar el Tektronix P6139B usado y totalmente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación confiable y servicio de alta calidad. Contáctenos si necesita calibración o reparación del Tektronix P6139B.
