Tektronix P6703B
| Atributo | Valor |
|---|---|
| Longitud de onda | 700 nm - 1600 nm |
| Ancho de banda | 1 GHz |
| Tipo de conector óptico | FC/PC |
| Impedancia de salida | 50 Ω |
| Tensión de alimentación | -5 V (suministrada por el osciloscopio) |
| Sensibilidad de entrada óptica | -20 dBm (mínimo) |
| Potencia óptica máxima de entrada | +3 dBm |
| Tipo de detector | Fotodetector de InGaAs |
| Nivel de ruido equivalente | ≤ 25 μW |
| Compatibilidad | Osciloscopios Tektronix con entrada de sonda estándar de 50 Ω |
Tektronix P6703B Options:
- P6703B - C3 - Calibration Service 3 Years
- P6703B - C5 - Calibration Service 5 Years
- P6703B - D1 - Calibration Data Report
- P6703B - D3 - Calibration Data Report 3 Years (with Option C3)
- P6703B - D5 - Calibration Data Report 5 Years (with Option C5)
- P6703B - R3 - Repair Service 3 Years
- P6703B - R5 - Repair Service 5 Years
- P6703B - A0 - US Plug, 115 V, 60 Hz
- P6703B - A1 - Euro Plug, 220 V, 50 Hz
- P6703B - A2 - UK Plug, 240 V, 50 Hz
- P6703B - A3 - Australian Plug, 240 V, 50 Hz
- P6703B - A5 - Swiss Plug, 220 V, 50 Hz
| Model | P6703B |
|---|

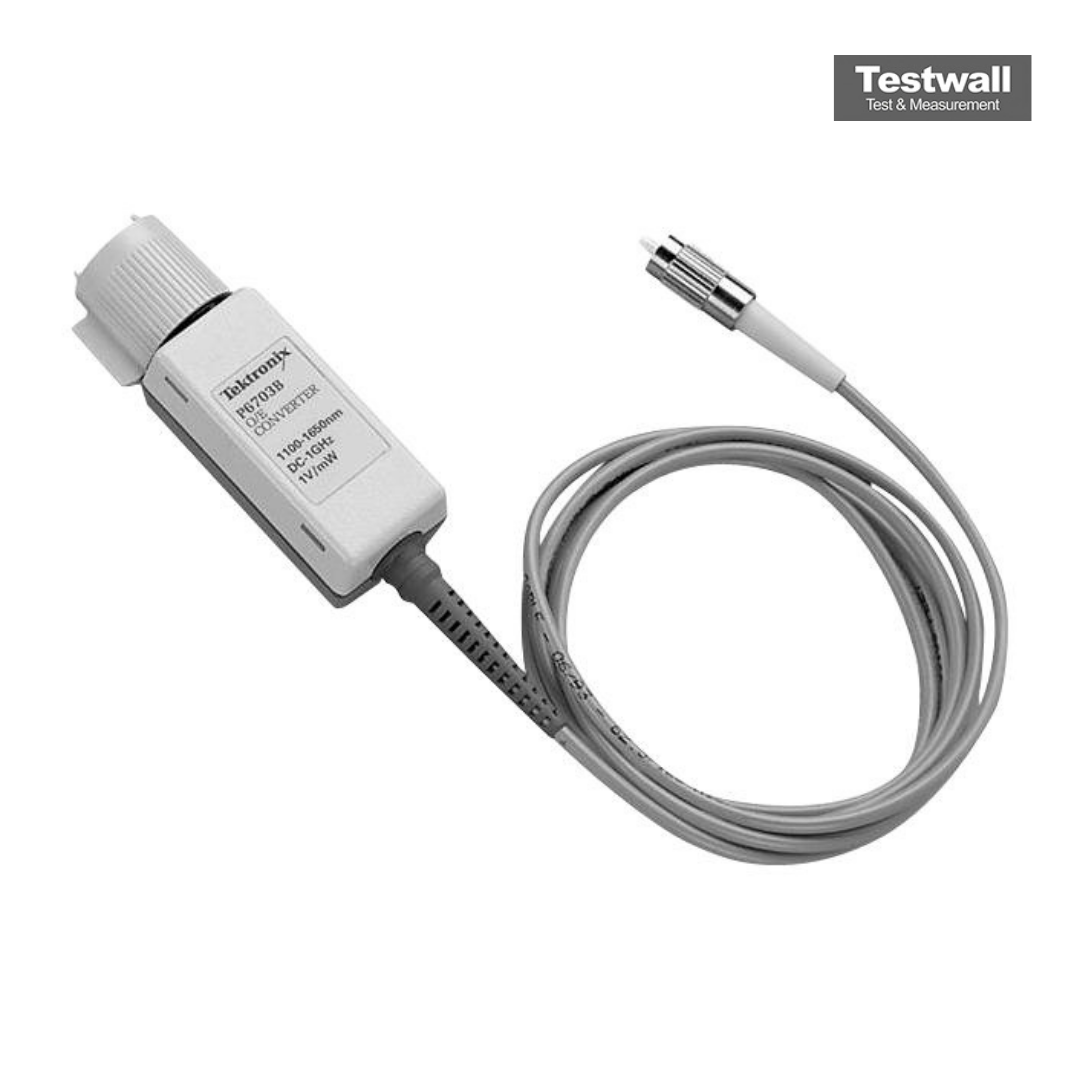

El conversor óptico‑eléctrico Tektronix P6703B ofrece un ancho de banda de DC a 1,2 GHz y opera en un rango de longitudes de onda de 1100 nm a 1650 nm. Proporciona una ganancia de conversión de 1 V/mW y un tiempo de subida típico ≤395 ps, utilizando fibra multimodo de 1 m, 62,5 µm con conector FC/PC. Diseñado para integración perfecta con osciloscopios Tektronix DPO7000 y DPO/DSA/MSO70000 a través de interfaz TekProbe o fuente 1103.
Ideal para mediciones de forma de pulso óptico, análisis de diagrama de ojo y mediciones de extinción, ofreciendo alta ganancia, amplio rango dinámico y compensación de salida estable para pruebas y desarrollo de comunicaciones ópticas.
Testwall puede suministrar el Tektronix P6703B usado, totalmente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctanos si necesitas calibración o reparación del Tektronix P6703B.
