Tektronix

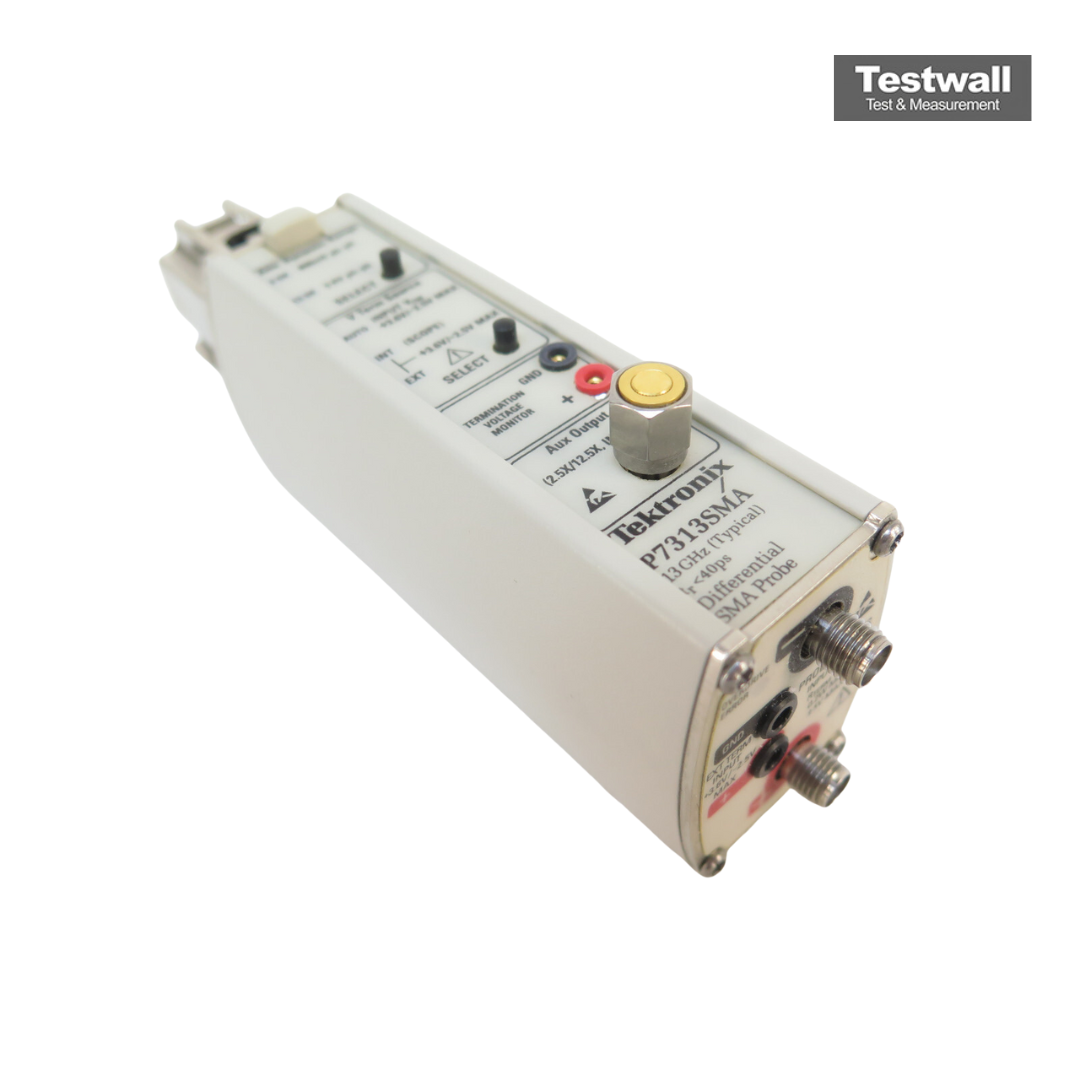

Tektronix P7313SMA

Active Differential Probe, 13 GHz
13 GHz Ancho de banda
<40 ps (10–90%) Tiempo de subida
Diferencial activo SMA Sonda Tipo de sonda
2.5X / 12.5X (seleccionable) Relación de atenuación
0,8 Vp-p (2.5X); 3.6 VP (12.5X) Rango dinámico
1.150,00 € IVA no incl. + envío UE gratuito
Solicitar ficha técnica
Atributo Valor
Ancho de banda 13 GHz
Tiempo de subida <40 ps (10–90%)
Tipo de sonda Diferencial activo SMA Sonda
Relación de atenuación 2.5X / 12.5X (seleccionable)
Rango dinámico 0,8 Vp-p (2.5X); 3.6 VP (12.5X)
Tensión de entrada máxima ±5 V (CC + pico AC)
Relación de rechazo en modo común (CMRR) >50 dB a 1 GHz; >15 dB a 13 GHz
Interfaz del conector TekConnect
Longitud del cable 0,97 m (cables SMA de emparejamiento en fase)
Tektronix P7313SMA Options:
  • P7313SMA - C3 - Calibration Service 3 Years
  • P7313SMA - C5 - Calibration Service 5 Years
  • P7313SMA - CA1 - Single Calibration or Functional Verification
  • P7313SMA - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P7313SMA - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P7313SMA - R5 - Repair Service 5 Years (including warranty)
  • P7313SMA - L0 - English manual
  • P7313SMA - L5 - Japanese manual
  • P7313SMA - L7 - Simplified Chinese manual
Formulario de calibración Tektronix P7313SMA

Formulario de reparación Tektronix P7313SMA
Maximum file size: 40MB

El Tektronix P7313SMA es una sonda de alto rendimiento para pruebas diferenciales de baja señal con osciloscopios en tiempo real. Ofrece >13,0 GHz de ancho de banda (16 GHz con DSP), terminación de 50 Ω y entradas SMA diferenciales.

Ideal para PCI Express, SATA, USB y HDMI, incluye ganancia conmutable, cables SMA emparejados de 38 pulgadas y salidas auxiliares para pruebas flexibles.

Testwall puede suministrar el Tektronix P7313SMA usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con una fiabilidad y calidad inigualables. Contáctenos directamente para calibración o reparación del Tektronix P7313SMA.
