Tektronix

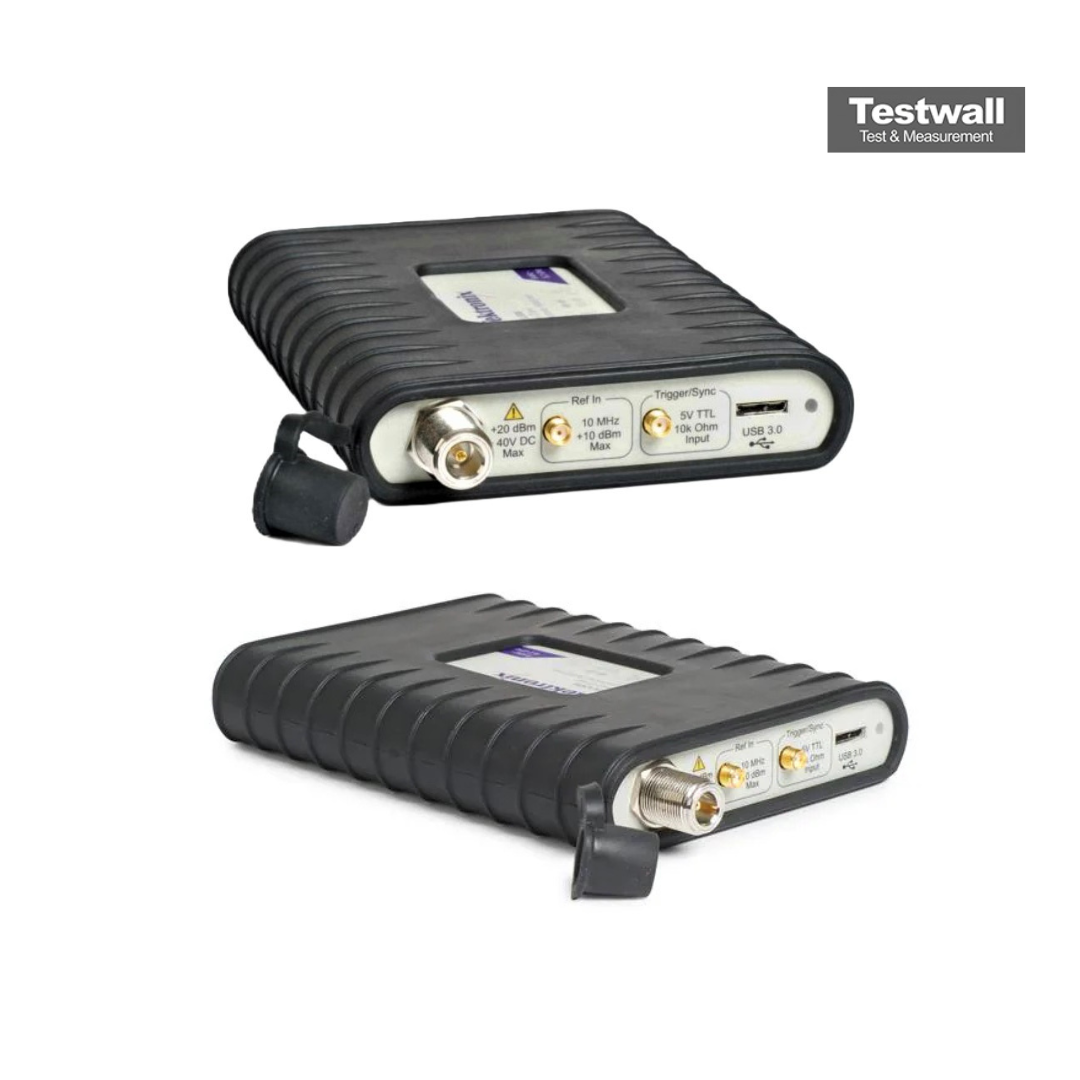

Tektronix RSA306
9 kHz to 6.2 GHz Spectrum Analyser
9 kHz – 6,2 GHz Rango de frecuencia
40 MHz Ancho de banda de análisis en tiempo real
-160 dBm/Hz (piso de ruido mostrado), +20 dBm (nivel máximo de entrada) Rango dinámico
+20 dBm (continuo), +33 dBm (pico, <10 µs) Nivel máximo de entrada
USB 3.0 Interfaz de conexión
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 9 kHz – 6,2 GHz |
| Ancho de banda de análisis en tiempo real | 40 MHz |
| Rango dinámico | -160 dBm/Hz (piso de ruido mostrado), +20 dBm (nivel máximo de entrada) |
| Nivel máximo de entrada | +20 dBm (continuo), +33 dBm (pico, <10 µs) |
| Interfaz de conexión | USB 3.0 |
| Figura de ruido | 18 dB (típico) |
| Resolución de frecuencia | 1 Hz |
| Compatibilidad de software | SignalVu-PC (Windows 7/8/10, 64 bits) |
| Dimensiones y peso | 158,8 mm x 88,9 mm x 38,1 mm / 0,45 kg |
| Alimentación | A través de puerto USB 3.0 (bus powered), sin fuente de alimentación externa requerida |
Tektronix RSA306 Options:
- RSA306 - SVA - AM/FM/PM/Direct audio analysis
- RSA306 - SVT - Settling Time (frequency and phase) measurement
- RSA306 - SVM - General purpose modulation analysis
- RSA306 - SVP - Advanced Signal Analysis (including pulse measurements)
- RSA306 - SVO - Flexible OFDM Analysis
- RSA306 - SV23 - WLAN 802.11a/b/g/j/p measurement application
- RSA306 - SV24 - WLAN 802.11n measurement application (requires option SV23)
- RSA306 - SV25 - WLAN 802.11ac measurement application (requires option SV24). Limited to 40 MHz bandwidth on RSA306
- RSA306 - SV26 - APCO P25 measurement application
- RSA306 - SV27 - Bluetooth Basic LE Tx measurement
- RSA306 - SV28 - LTE Downlink RF measurements
- RSA306 - MAP - Mapping and signal strength
- RSA306 - SV56 - Playback of recorded files (requires 300 MB/sec read rate from storage for live rate playback)
- RSA306 - CON - SignalVu-PC live link to the MDO4000B series mixed-domain oscilloscopes
- RSA306 - SIGNALVU-PC-SVE SV2C - Live Link to MDO4000B and WLAN 802.11a/b/g/j/p/n/ac measurements (includes options CON, SV23, SV24 and SV25)
- RSA306 - C3 - Calibration Service 3 Years
- RSA306 - C5 - Calibration Service 5 Years
- RSA306 - D1 - Calibration Data Report
- RSA306 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA306 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA306 - R3 - Repair Service 3 Years (including warranty)
- RSA306 - R5 - Repair Service 5 Years (including warranty)
| Model | RSA306 |
|---|

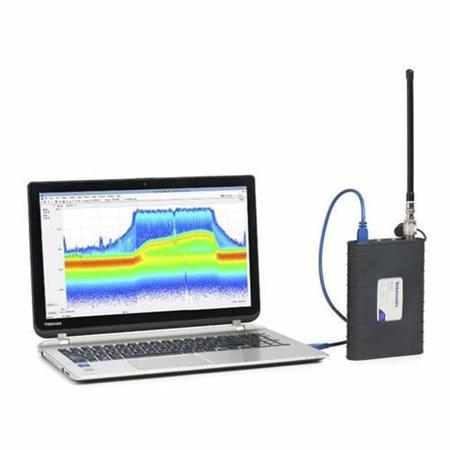

El Tektronix RSA306 usa tu PC con el software SignalVu‑PC™ para analizar señales de 9 kHz a 6,2 GHz, con un rango dinámico de +20 dBm a −160 dBm, cumpliendo la norma Mil‑Std 28800 Clase 2 para entornos exigentes.
Incluye 27 tipos de medición, vistas de espectro/espectrograma en tiempo real, y opciones para modulación, WLAN, Bluetooth, con API Windows y controlador MATLAB.
Testwall puede suministrar el Tektronix RSA306 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y servicio incomparables. Contáctanos para calibración o reparación del Tektronix RSA306.
