Tektronix

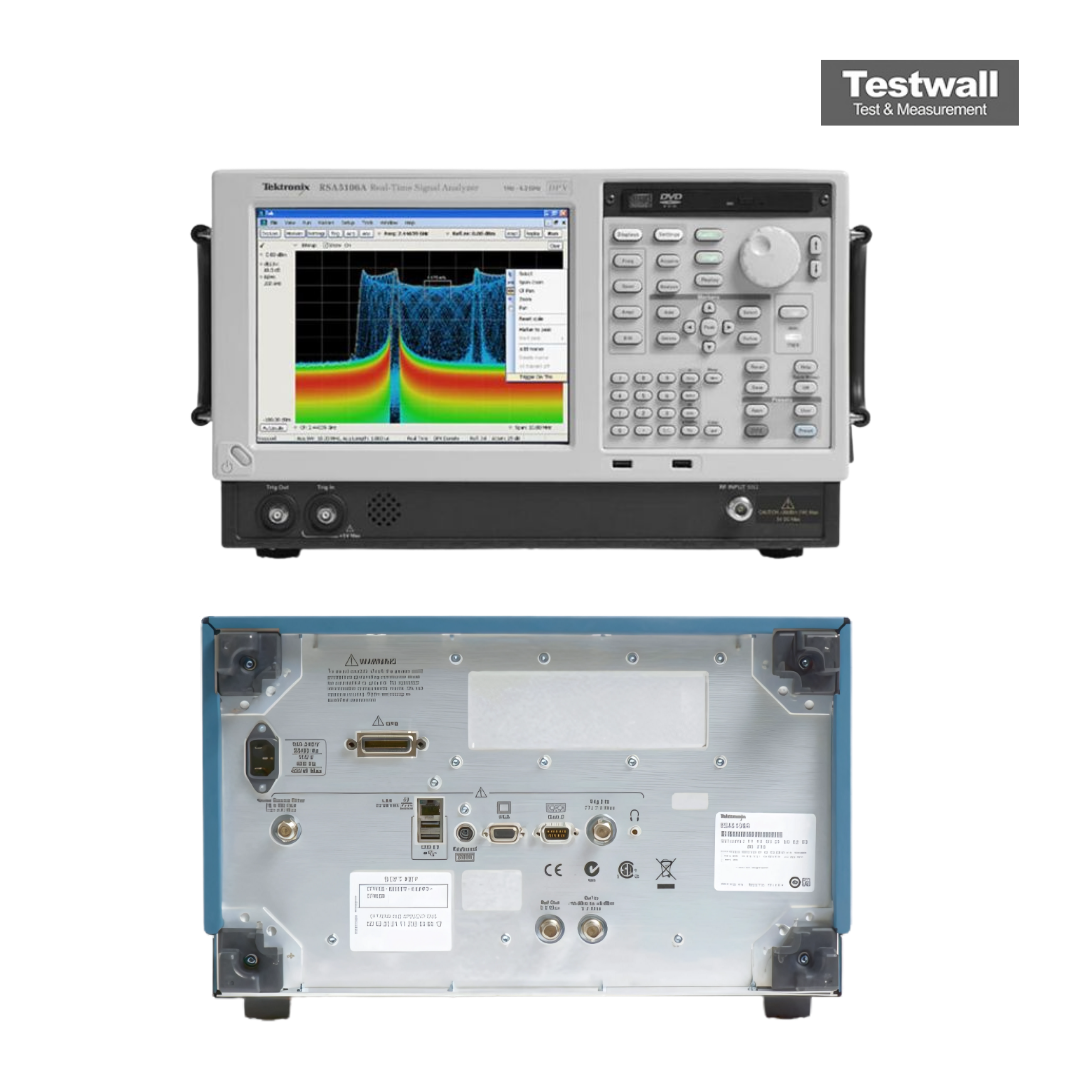

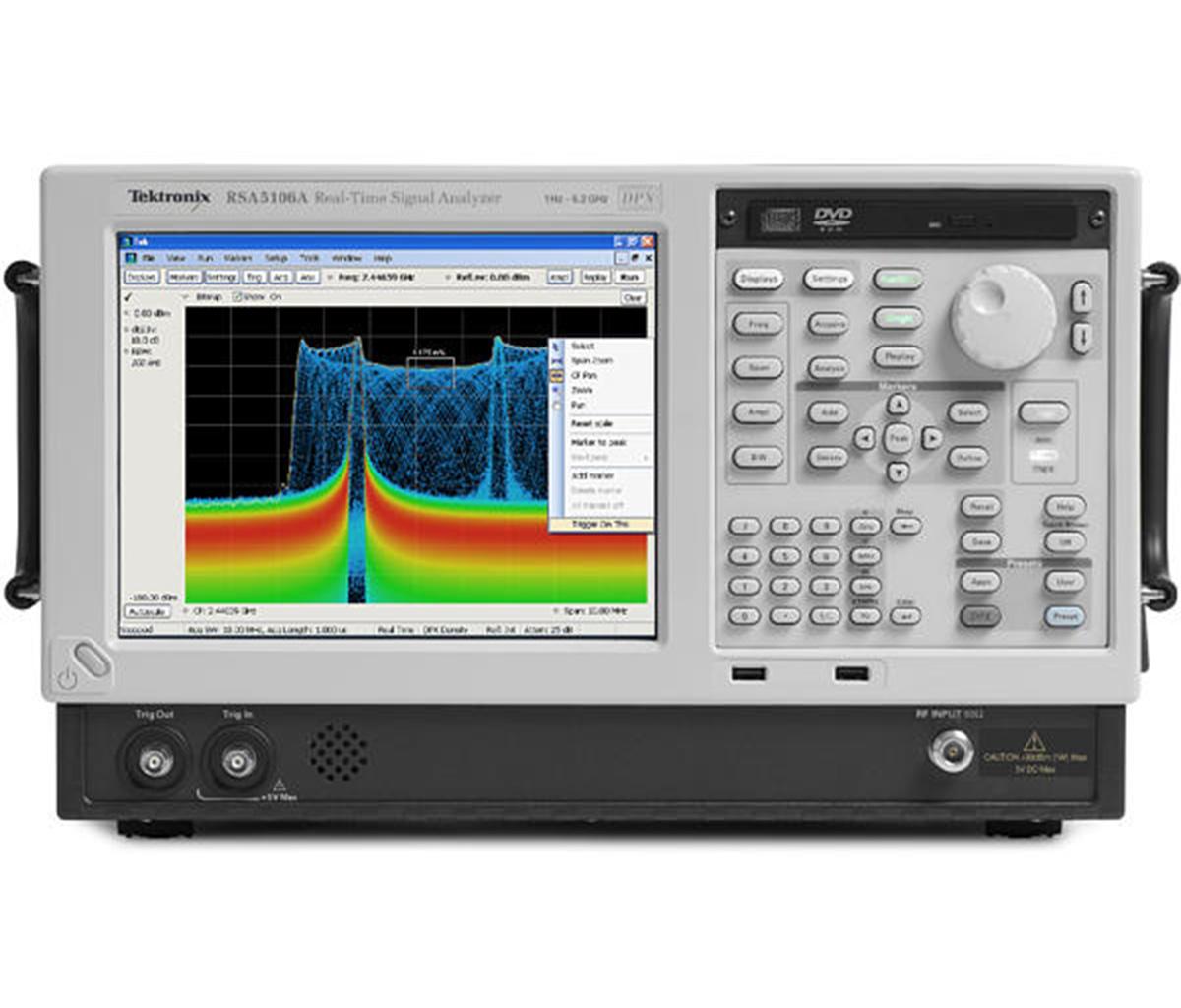

Tektronix RSA5106A
6.2 GHz Real Time Signal Analyzer
1 Hz – 6,2 GHz Rango de Frecuencia
40 MHz Ancho de Banda de Análisis en Tiempo Real
+20 dBm a -161 dBm Rango Dinámico
-161 dBm/Hz (con preamp activado) Nivel de Ruido Promedio Mostrado (DANL)
1 Hz Resolución de Frecuencia
| Atributo | Valor |
|---|---|
| Rango de Frecuencia | 1 Hz – 6,2 GHz |
| Ancho de Banda de Análisis en Tiempo Real | 40 MHz |
| Rango Dinámico | +20 dBm a -161 dBm |
| Nivel de Ruido Promedio Mostrado (DANL) | -161 dBm/Hz (con preamp activado) |
| Resolución de Frecuencia | 1 Hz |
| Longitud de Captura en Tiempo Real | Hasta 85 ms a 40 MHz de ancho de banda |
| Velocidad de Captura de Eventos | Hasta 48.800 espectros FFT por segundo |
| Nivel Máximo de Entrada | +30 dBm (1 W) |
| Impedancia de Entrada | 50 Ω |
| Pantalla | Monitor LCD de 15 pulgadas con resolución XGA (1024 x 768) |
Tektronix RSA5106A Options:
- RSA5106A - Opt. 50 - Internal Preamp, 1 MHz - 3/6.2 GHz
- RSA5106A - Opt. 52 - Frequency Mask Trigger
- RSA5106A - Opt. 53 - Memory Extension, 4 GB Acquisition Memory Total
- RSA5106A - Opt. 55 - Digital I and Q output
- RSA5106A - Opt. 56 - Removable HDD (160 GB), incompatible with Option 57 or 59
- RSA5106A - Opt. 57 - Internal HDD (160 GB) and DVD-R / CD-RW, incompatible with Option 56 or 59
- RSA5106A - Opt. 59 - Internal HDD (160 GB), incompatible with Option 56 or 57 (no cost option)
- RSA5106A - Opt. 11 - Phase Noise / Jitter Measurement
- RSA5106A - Opt. 12 - Settling Time (Frequency and Phase)
- RSA5106A - Opt. 20 - Advanced Signal Analysis (including pulse measurements)
- RSA5106A - Opt. 21 - General Purpose Modulation Analysis
- RSA5106A - Opt. 22 - Flexible OFDM Analysis
- RSA5106A - Opt. 40 - 40 MHz Acquisition Bandwidth
- RSA5106A - Opt. 85 - 85 MHz Acquisition Bandwidth
- RSA5106A - Opt. 200 - Advanced Triggers, Swept DPX, and DPX Zero Span
- RSA5106A - Opt. 5040 - Combines Option 50 (Preamp) and Option 40 (40 MHz Acquisition BW). Mutually exclusive to Options 50 and 40
- RSA5106A - Opt. 5085 - Combines Option 50 (Preamp) and Option 85 (85 MHz Acquisition BW). Mutually exclusive to Options 50 and 85
- RSA5106A - Opt. A0 - North America power
- RSA5106A - Opt. A1 - Universal Euro power
- RSA5106A - Opt. A2 - United Kingdom power
- RSA5106A - Opt. A3 - Australia power
- RSA5106A - Opt. A4 - 240 V, North America power
- RSA5106A - Opt. A5 - Switzerland power
- RSA5106A - Opt. A6 - Japan power
- RSA5106A - Opt. A10 - China power
- RSA5106A - Opt. A11 - India power
- RSA5106A - Opt. A12 - Brazil power
- RSA5106A - Opt. A99 - No power cord or AC adapter
- RSA5106A - Opt. L0 - English Manual
- RSA5106A - Opt. L5 - Japanese Manual
- RSA5106A - Opt. L7 - Simplified Chinese Manual
- RSA5106A - Opt. L10 - Russian Manual
- RSA5106A - Opt. CA1 - Single Calibration or Functional Verification
- RSA5106A - Opt. C3 - Calibration Service 3 Years
- RSA5106A - Opt. C5 - Calibration Service 5 Years
- RSA5106A - Opt. D1 - Calibration Data Report
- RSA5106A - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA5106A - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA5106A - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- RSA5106A - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- RSA5106A - Opt. R3 - Repair Service 3 Years
- RSA5106A - Opt. R5 - Repair Service 5 Years
| Model | RSA5106A |
|---|
El Tektronix RSA5106A es un analizador de señales en tiempo real de 1 Hz a 6,2 GHz, con 85 MHz de ancho de banda opcional (opt 85). Nivel medio de ruido mostrado –154 dBm/Hz (2 GHz) y ruido de fase –109 dBc/Hz (1 GHz). Barridos rápidos y precisos a 1 GHz con RBW de 10 kHz en menos de 1 segundo.
Hasta 292.000 espectros/s y 50.000 formas de onda en dominio temporal con espectro DPX barrido (Opt 200) para detección completa.
Testwall suministra el Tektronix RSA5106A usado, totalmente probado. Con soporte experto y entrega global, Testwall asegura alta fiabilidad y calidad de servicio. Contáctenos para calibración o reparación del Tektronix RSA5106A.
