Tektronix

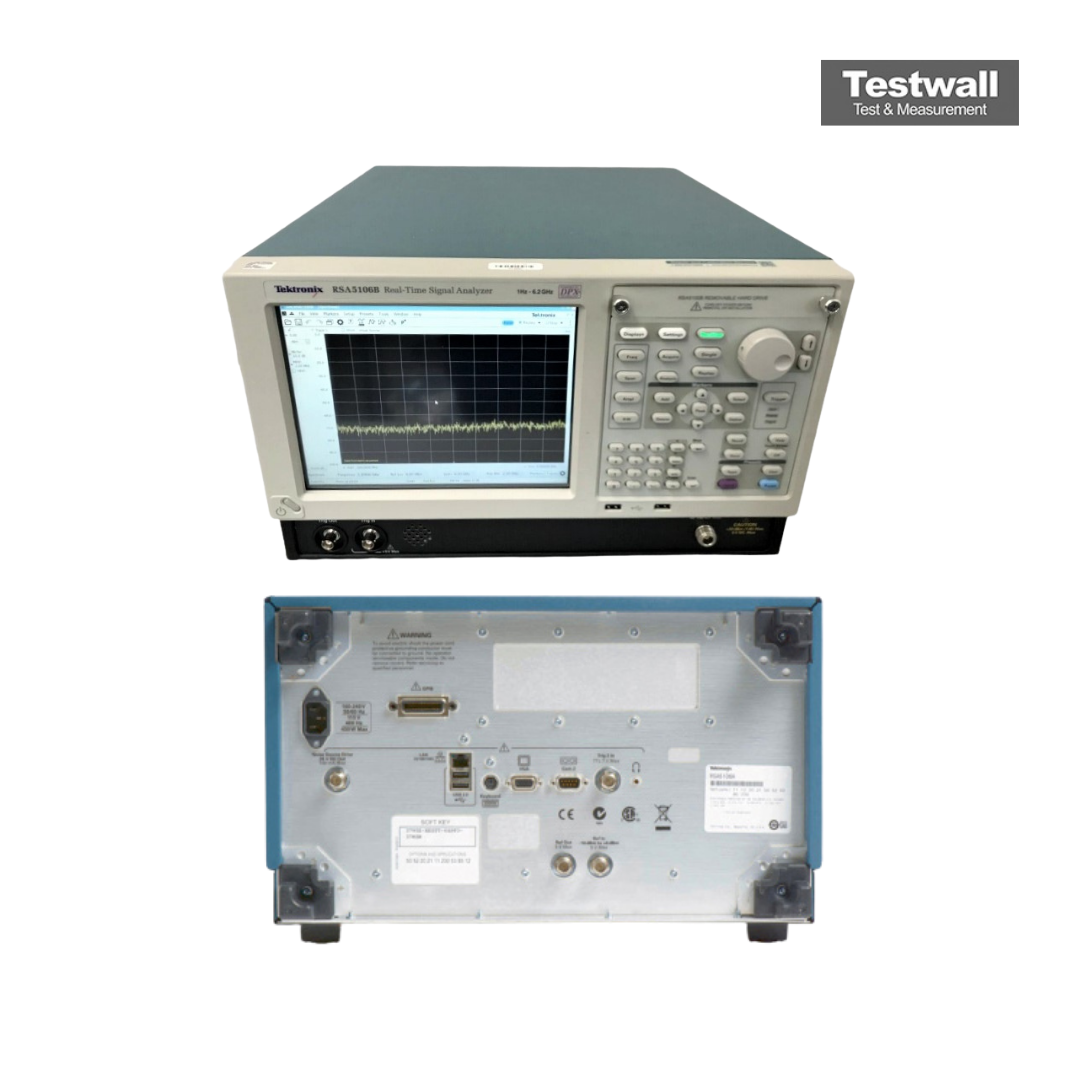

Tektronix RSA5106B
Real-Time Spectrum Analyser, DC to 6.2 GHz
1 Hz – 6,2 GHz Rango de frecuencia
40 MHz Ancho de banda de análisis en tiempo real
+30 dBm Rango de amplitud (nivel de referencia máximo)
-161 dBm/Hz (típico, con preamp activado) Nivel de ruido promedio mostrado (DANL)
-106 dBc/Hz a 10 kHz de separación (típico) Fase de ruido
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 1 Hz – 6,2 GHz |
| Ancho de banda de análisis en tiempo real | 40 MHz |
| Rango de amplitud (nivel de referencia máximo) | +30 dBm |
| Nivel de ruido promedio mostrado (DANL) | -161 dBm/Hz (típico, con preamp activado) |
| Fase de ruido | -106 dBc/Hz a 10 kHz de separación (típico) |
| Rango dinámico libre de espurios (SFDR) | -65 dBc (típico) |
| Resolución de ancho de banda (RBW) | 1 Hz – 3 MHz |
| Velocidad de captura en tiempo real | hasta 292.000 FFT por segundo |
| Pantalla | Monitor LCD a color de 15,3 pulgadas |
| Interfaz y conectividad | USB, LAN (Ethernet), GPIB (opcional) |
Tektronix RSA5106B Options:
- RSA5106B - Opt. B25 - 25 MHz Acquisition Bandwidth (no-cost option)
- RSA5106B - Opt. B40 - 40 MHz Acquisition Bandwidth
- RSA5106B - Opt. B85 - 85 MHz Acquisition Bandwidth
- RSA5106B - Opt. B125 - 125 MHz Acquisition Bandwidth
- RSA5106B - Opt. B16x - 165 MHz Acquisition Bandwidth
- RSA5106B - Opt. B85HD - 85 MHz Acquisition Bandwidth, High Dynamic Range
- RSA5106B - Opt. B125HD - 125 MHz Acquisition Bandwidth, High Dynamic Range
- RSA5106B - Opt. B16xHD - 165 MHz Acquisition Bandwidth, High Dynamic Range
- RSA5106B - Opt. 300 - High performance real time (Opt. 09 needed for performance improvement)
- RSA5106B - Opt. 09 - Enhanced Real Time
- RSA5106B - Opt. 10 - AM/FM/PM Modulation and Audio Measurements
- RSA5106B - Opt. 11 - Phase Noise / Jitter Measurement
- RSA5106B - Opt. 12 - Settling Time (Frequency and Phase)
- RSA5106B - Opt. 14 - Noise Figure and Gain (Internal preamp recommended)
- RSA5106B - Opt. 20 - Pulse Measurements
- RSA5106B - Opt. 21 - General Purpose Modulation Analysis
- RSA5106B - Opt. 22 - Flexible OFDM Analysis
- RSA5106B - Opt. 23 - WLAN 802.11a/b/g/j/p measurement application
- RSA5106B - Opt. 24 - WLAN 802.11n measurement application (requires Opt. 23)
- RSA5106B - Opt. 25 - WLAN 802.11ac measurement application (requires Opt. 24)
- RSA5106B - Opt. 26 - APCO P25 measurement application
- RSA5106B - Opt. 27 - Bluetooth Basic LE Tx Measurements
- RSA5106B - Opt. 28 - LTE Downlink RF measurements
- RSA5106B - Opt. MAP - Mapping and signal strength
- RSA5106B - Opt. 50 - Internal Preamp, 1 MHz to 3/6.2 GHz, RSA5103B/5106B only
- RSA5106B - Opt. 53 - Memory Extension, 4 GB Acquisition Memory Total
- RSA5106B - Opt. 56 - Removable SSD, incompatible with Opt. 59
- RSA5106B - Opt. 59 - Internal HDD, incompatible with Opt. 56 (no cost option)
- RSA5106B - Opt. 65 - Digital I and Q outputs
- RSA5106B - Opt. 66 - Zero-span analog output
- RSA5106B - Opt. 6566 - Digital I and Q outputs and Zero-span analog output
- RSA5106B - Opt. PFR - Precision Frequency Reference
- RSA5106B - Opt. A0 - North America power plug (115 V, 60 Hz)
- RSA5106B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- RSA5106B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- RSA5106B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- RSA5106B - Opt. A4 - North America power plug (240 V, 50 Hz)
- RSA5106B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- RSA5106B - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- RSA5106B - Opt. A10 - China power plug (50 Hz)
- RSA5106B - Opt. A11 - India power plug (50 Hz)
- RSA5106B - Opt. A12 - Brazil power plug (60 Hz)
- RSA5106B - Opt. A99 - No power cord
- RSA5106B - Opt. L0 - English manual
- RSA5106B - Opt. L5 - Japanese manual
- RSA5106B - Opt. L7 - Simplified Chinese manual
- RSA5106B - Opt. L10 - Russian manual
- RSA5106B - Opt. C3 - Calibration Service 3 Years
- RSA5106B - Opt. C5 - Calibration Service 5 Years
- RSA5106B - Opt. CA1 - Single Calibration or Functional Verification
- RSA5106B - Opt. D1 - Calibration Data Report
- RSA5106B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA5106B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA5106B - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- RSA5106B - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- RSA5106B - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | RSA5106B |
|---|
El Tektronix RSA5106B es un analizador de señales en tiempo real que combina análisis de espectro y señales vectoriales con pantalla en vivo DPX®. Ofrece 100% POI, -151 dBm/Hz DANL y +20 dBm TOI, ideal para pruebas RF avanzadas.
Admite métricas estándar (ACLR, CCDF, OBW, AM/FM/PM) y funciones avanzadas de activación y captura de eventos en tiempo real.
Testwall puede suministrar el Tektronix RSA5106B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Tektronix RSA5106B.
