Tektronix
Tektronix RSA5126A
Real-Time Spectrum Analyser, DC to 26.5 GHz
1 Hz – 26,5 GHz Rango de frecuencia
110 MHz Ancho de banda de análisis en tiempo real
+30 dBm (entrada máxima) Rango de amplitud
-161 dBm/Hz (típico) Nivel de ruido promedio mostrado (DANL)
-115 dBc/Hz a 10 kHz de separación (típico) Fase de ruido
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 1 Hz – 26,5 GHz |
| Ancho de banda de análisis en tiempo real | 110 MHz |
| Rango de amplitud | +30 dBm (entrada máxima) |
| Nivel de ruido promedio mostrado (DANL) | -161 dBm/Hz (típico) |
| Fase de ruido | -115 dBc/Hz a 10 kHz de separación (típico) |
| Velocidad de captura en tiempo real | 292.969 fotogramas FFT por segundo |
| Rango dinámico libre de espurios (SFDR) | -65 dBc (típico) |
| Impedancia de entrada | 50 Ω |
| Conectores de entrada RF | Tipo N (hembra) |
| Rango de temperatura de funcionamiento | 0 °C a +50 °C |
Tektronix RSA5126A Options:
- RSA5126A - Opt. 51 - Internal Preamp, 1 MHz to 26.5 GHz, RSA5115A/26A only
- RSA5126A - Opt. 52 - Frequency Mask Trigger (no cost option)
- RSA5126A - Opt. 53 - Memory Extension, 4 GB Acquisition Memory Total
- RSA5126A - Opt. 55 - Digital I and Q output
- RSA5126A - Opt. 56 - Removable 160 GB Storage Drive, incompatible with Opt. 57 or 59
- RSA5126A - Opt. 57 - Internal HDD and DVD-R / CD-RW, incompatible with Opt. 56 or 59
- RSA5126A - Opt. 59 - Internal 160 GB HDD, incompatible with Opt. 56 or 57 (no cost option)
- RSA5126A - Opt. 10 - AM/FM/PM Modulation and Audio Measurements
- RSA5126A - Opt. 11 - Phase Noise / Jitter Measurement
- RSA5126A - Opt. 12 - Settling Time (Frequency and Phase)
- RSA5126A - Opt. 20 - Advanced Signal Analysis (including pulse measurements)
- RSA5126A - Opt. 21 - General Purpose Modulation Analysis
- RSA5126A - Opt. 22 - Flexible OFDM Analysis
- RSA5126A - Opt. 40 - 40 MHz Acquisition Bandwidth
- RSA5126A - Opt. 85 - 85 MHz Acquisition Bandwidth
- RSA5126A - Opt. 110 - 110 MHz Acquisition Bandwidth
- RSA5126A - Opt. 200 - Advanced Triggers, Swept DPX, and DPX Zero Span
- RSA5126A - Opt. A0 - North America power
- RSA5126A - Opt. A1 - Universal Euro power
- RSA5126A - Opt. A2 - United Kingdom power
- RSA5126A - Opt. A3 - Australia power
- RSA5126A - Opt. A4 - 240 V, North America power
- RSA5126A - Opt. A5 - Switzerland power
- RSA5126A - Opt. A6 - Japan power
- RSA5126A - Opt. A10 - China power
- RSA5126A - Opt. A11 - India power
- RSA5126A - Opt. A12 - Brazil power
- RSA5126A - Opt. A99 - No power cord or AC adapter
- RSA5126A - Opt. L0 - English Manual
- RSA5126A - Opt. L5 - Japanese Manual
- RSA5126A - Opt. L7 - Simplified Chinese Manual
- RSA5126A - Opt. L10 - Russian Manual
- RSA5126A - Opt. CA1 - Single Calibration or Functional Verification
- RSA5126A - Opt. C3 - Calibration Service 3 Years
- RSA5126A - Opt. C5 - Calibration Service 5 Years
- RSA5126A - Opt. D1 - Calibration Data Report
- RSA5126A - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA5126A - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA5126A - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- RSA5126A - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- RSA5126A - Opt. R3 - Repair Service 3 Years
- RSA5126A - Opt. R5 - Repair Service 5 Years
| Model | RSA5126A |
|---|

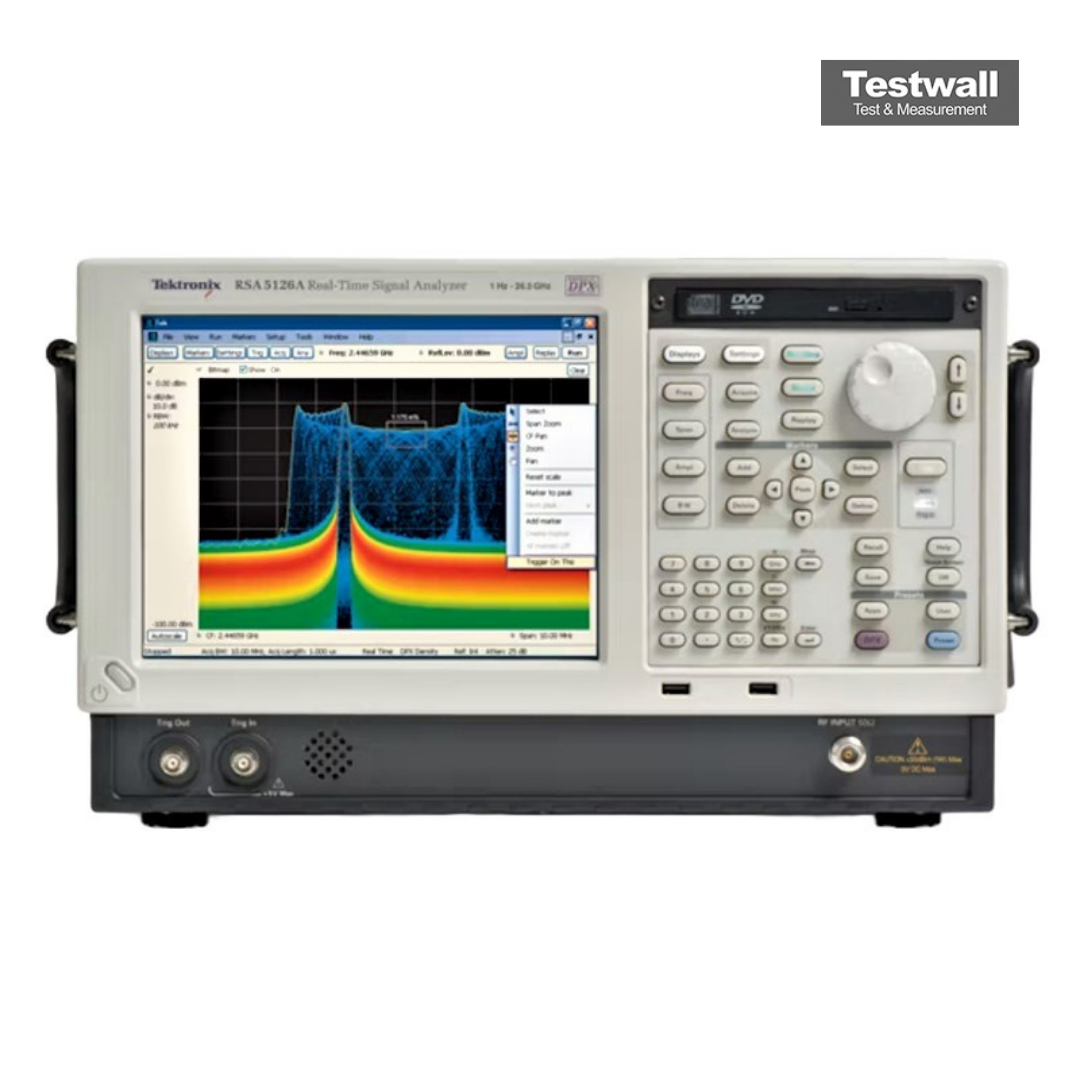

El Tektronix RSA5126A es un analizador de señales en tiempo real de alto rendimiento que ofrece un 100% de probabilidad de interceptación de eventos transitorios y un excelente rango dinámico con +17 dBm TOI y -155 dBm/Hz DANL a 2 GHz.
Combina análisis de espectro, señal vectorial y en tiempo real, con herramientas como la visualización DPX® y análisis correlacionado en el tiempo.
Testwall puede suministrar el Tektronix RSA5126A usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con confiabilidad insuperable. Contáctanos para calibración o reparación del Tektronix RSA5126A.
