Tektronix RSA6120A
| Atributo | Valor |
|---|---|
| Rango de frecuencia | DC a 20 GHz |
| Ancho de banda de análisis en tiempo real | 110 MHz |
| Rango dinámico | +20 dBm a -160 dBm |
| Nivel de ruido mostrado promedio (DANL) | -163 dBm/Hz (típico) a 2 GHz |
| Fase de ruido | -115 dBc/Hz a 10 kHz de separación (típico) |
| Resolución de ancho de banda (RBW) | 1 Hz a 10 MHz |
| Longitud de registro de captura | hasta 390 millones de muestras |
| Frecuencia de muestreo | 6,4 GS/s (ADC interno) |
| Disparador de enmascaramiento de frecuencia | Sí, con detección de eventos transitorios en tiempo real |
| Interfaz de conectividad | LAN (Ethernet), USB, GPIB |
Tektronix RSA6120A Options:
- RSA6120A - Opt. 05 - Digital IQ Output and 500 MHz Analog IF Output
- RSA6120A - Opt. 10 - AM/FM/PM Modulation and Audio Measurements
- RSA6120A - Opt. 11 - Phase Noise and Jitter Measurement
- RSA6120A - Opt. 12 - Settling Time Measurements (Frequency and Phase)
- RSA6120A - Opt. 20 - Advanced Signal Analysis (including pulse measurements)
- RSA6120A - Opt. 21 - General Purpose Digital Modulation Analysis
- RSA6120A - Opt. 22 - Flexible OFDM
- RSA6120A - Opt. 51 - Preamp, 100 kHz - 20 GHz, 30 dB Gain (RSA6114B and RSA6120B only)
- RSA6120A - Opt. 52 - Frequency Mask Trigger
- RSA6120A - Opt. 53 - Memory Extension, 4 GB Total Acquisition Memory
- RSA6120A - Opt. 56 - Removable SSHD (160 GB SS), incompatible with Option 57, 59, WINXP
- RSA6120A - Opt. 57 - CD/DVD-RW and Fixed Internal HDD (160 GB) incompatible with Option 56, 59, WINXP
- RSA6120A - Opt. 59 - Internal HDD (160 GB), incompatible with Option 56, 57, WINXP
- RSA6120A - Opt. 110 - 110 MHz Capture BW
- RSA6120A - Opt. RSA56KR - Rackmount
- RSA6120A - Opt. WINXP - RSA6120B with Windows XP OS, must be ordered with new products, Ships on 160 GB SS HDD. Incompatible with Opt 56, 57, and 59
- RSA6120A - Opt. A0 - North America power cord
- RSA6120A - Opt. A1 - Universal Euro power cord
- RSA6120A - Opt. A2 - United Kingdom power cord
- RSA6120A - Opt. A3 - Australia power cord
- RSA6120A - Opt. A4 - 240 V, North America power cord
- RSA6120A - Opt. A5 - Switzerland power cord
- RSA6120A - Opt. A6 - Japan power cord
- RSA6120A - Opt. A10 - China power cord
- RSA6120A - Opt. A11 - India power cord
- RSA6120A - Opt. A12 - Brazil power cord
- RSA6120A - Opt. A99 - No power cord
- RSA6120A - Opt. C3 - Calibration Service 3 Years
- RSA6120A - Opt. C5 - Calibration Service 5 Years
- RSA6120A - Opt. D1 - Calibration Data Report
- RSA6120A - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA6120A - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA6120A - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- RSA6120A - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- RSA6120A - Opt. R3 - Repair Service 3 Years
- RSA6120A - Opt. R5 - Repair Service 5 Years
- RSA6120A - Opt. CA1 - Single Calibration or Functional Verification
- RSA6120A - Opt. L0 - English Manual
- RSA6120A - Opt. L5 - Japanese Manual
- RSA6120A - Opt. L7 - Simplified Chinese Manual
- RSA6120A - Opt. L10 - Russian Manual
- RSA6120A - Opt. L99 - No Manual
| Model | RSA6120A |
|---|

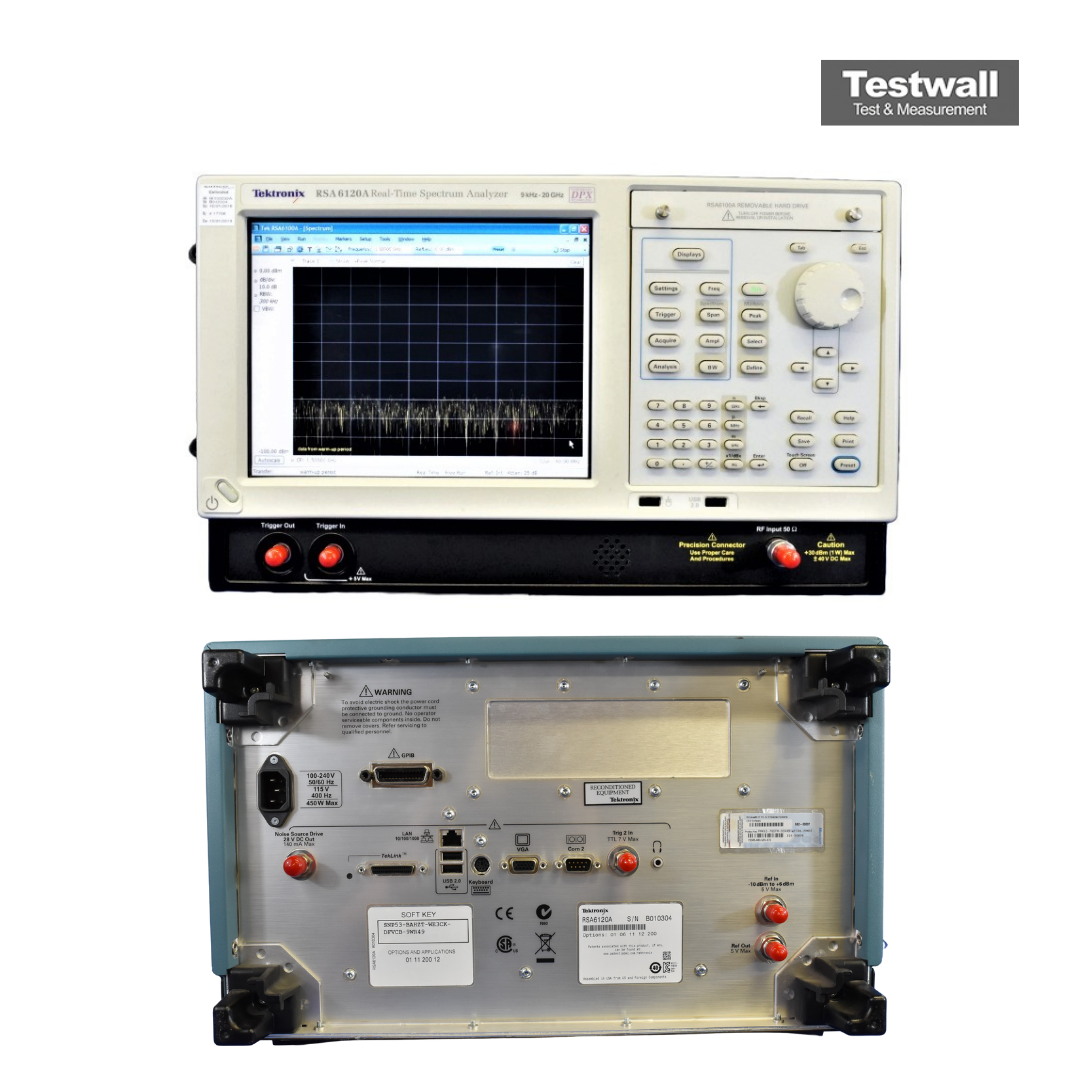

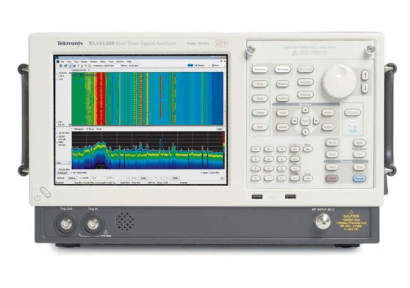

El Tektronix RSA6120A, analizador de espectro en tiempo real de 20 GHz, ofrece análisis espectral avanzado con precisión de amplitud de ±0,5 dB y nivel de ruido medio mostrado típico de –151 dBm/Hz a 2 GHz. Cuenta con arquitectura totalmente preseleccionada y libre de imágenes, y procesamiento DPX® de alta velocidad para capturar eventos transitorios de solo 3,7 μs con resolución y fiabilidad excepcionales.
Ideal para gestión de espectro, análisis radar/EW, depuración RF y diagnóstico EMI; permite guardar archivos MATLAB™ y grabación continua de espectrogramas a largo plazo.
Testwall puede suministrar el Tektronix RSA6120A usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Por favor contáctanos directamente si necesitas calibración o reparación del Tektronix RSA6120A
