Tektronix RSA6120B
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 1 Hz – 20 GHz |
| Ancho de banda de análisis en tiempo real | 110 MHz |
| Rango de amplitud | -160 dBm a +30 dBm |
| Figura de ruido | 18 dB (típico) a 2 GHz |
| Resolución de frecuencia | 1 Hz |
| Velocidad de captura de eventos en tiempo real | hasta 48.828 fotogramas/segundo |
| Longitud de registro | hasta 390,6 millones de muestras |
| Tasa de muestreo | hasta 90 MS/s (IQ), 300 MS/s (RF) |
| Rango dinámico libre de espurios (SFDR) | -65 dBc (típico) |
| Interfaz y conectividad | USB, LAN (Ethernet), GPIB |
Tektronix RSA6120B Options:
- RSA6120B - Opt. 05 - Digital IQ Output and 500 MHz Analog IF Output
- RSA6120B - Opt. 10 - AM/FM/PM Modulation and Audio Measurements
- RSA6120B - Opt. 11 - Phase Noise and Jitter Measurement
- RSA6120B - Opt. 12 - Settling Time Measurements (Frequency and Phase)
- RSA6120B - Opt. 20 - Advanced Signal Analysis (including pulse measurements)
- RSA6120B - Opt. 21 - General Purpose Digital Modulation Analysis
- RSA6120B - Opt. 22 - Flexible OFDM
- RSA6120B - Opt. 51 - Preamp, 100 kHz - 20 GHz, 30 dB Gain
- RSA6120B - Opt. 52 - Frequency Mask Trigger
- RSA6120B - Opt. 53 - Memory Extension, 4 GB Total Acquisition Memory
- RSA6120B - Opt. 56 - Removable SSHD (160 GB), incompatible with Option 57, 59
- RSA6120B - Opt. 57 - CD/DVD-RW and Fixed Internal HDD (160 GB), incompatible with Option 56, 59
- RSA6120B - Opt. 59 - Internal HDD (160 GB), incompatible with Option 56, 57
- RSA6120B - Opt. 110 - 110 MHz Capture BW
- RSA6120B - Opt. RSA56KR - Rackmount
- RSA6120B - Opt. A0 - North America power cord
- RSA6120B - Opt. A1 - Universal Euro power cord
- RSA6120B - Opt. A2 - United Kingdom power cord
- RSA6120B - Opt. A3 - Australia power cord
- RSA6120B - Opt. A4 - 240 V, North America power cord
- RSA6120B - Opt. A5 - Switzerland power cord
- RSA6120B - Opt. A6 - Japan power cord
- RSA6120B - Opt. A10 - China power cord
- RSA6120B - Opt. A11 - India power cord
- RSA6120B - Opt. A12 - Brazil power cord
- RSA6120B - Opt. A99 - No power cord
- RSA6120B - Opt. C3 - Calibration Service 3 Years
- RSA6120B - Opt. C5 - Calibration Service 5 Years
- RSA6120B - Opt. D1 - Calibration Data Report
- RSA6120B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- RSA6120B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- RSA6120B - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- RSA6120B - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
- RSA6120B - Opt. R3 - Repair Service 3 Years
- RSA6120B - Opt. R5 - Repair Service 5 Years
- RSA6120B - Opt. CA1 - Single Calibration or Functional Verification
- RSA6120B - Opt. L0 - English Manual
- RSA6120B - Opt. L5 - Japanese Manual
- RSA6120B - Opt. L7 - Simplified Chinese Manual
- RSA6120B - Opt. L10 - Russian Manual
- RSA6120B - Opt. L99 - No Manual
| Model | RSA6120B |
|---|

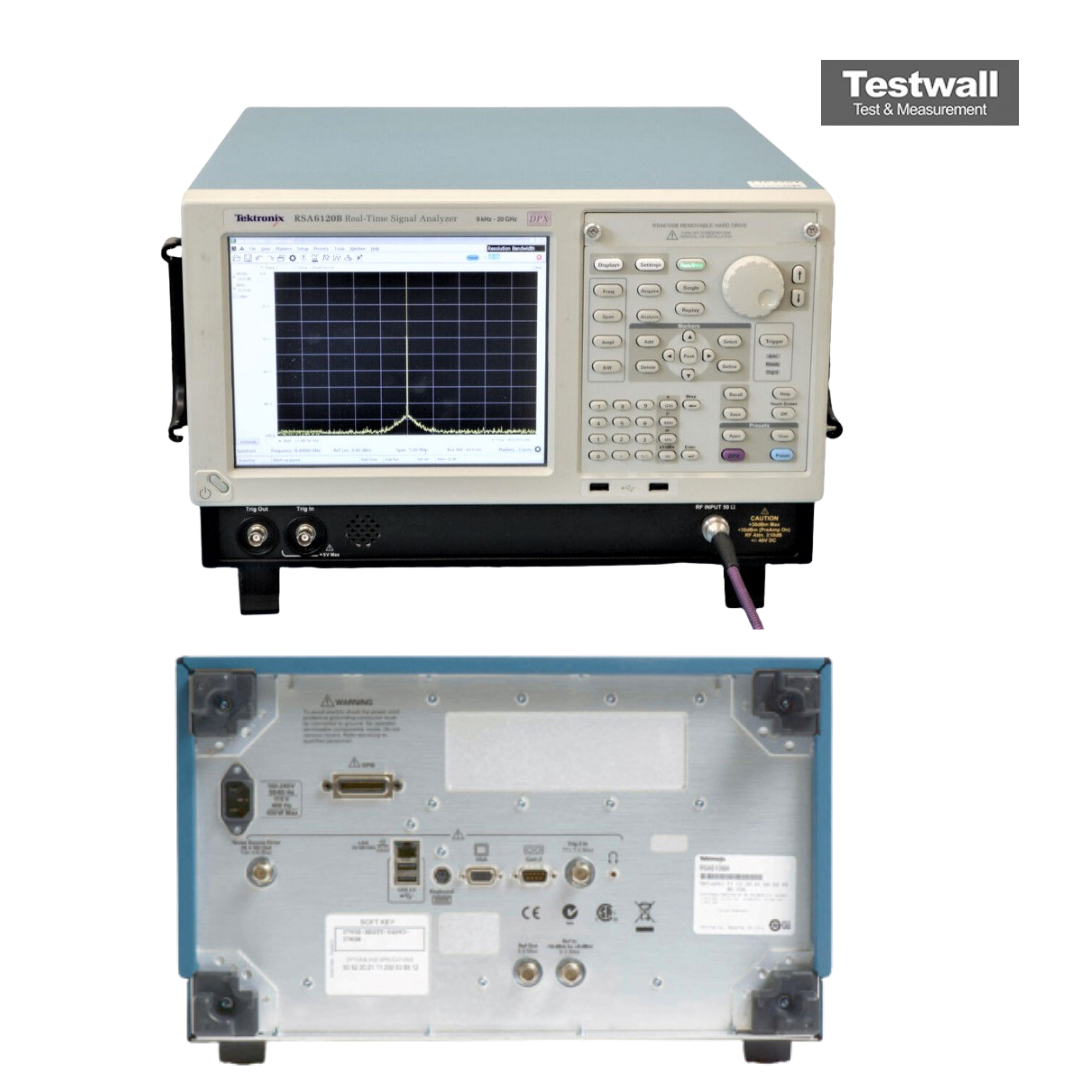

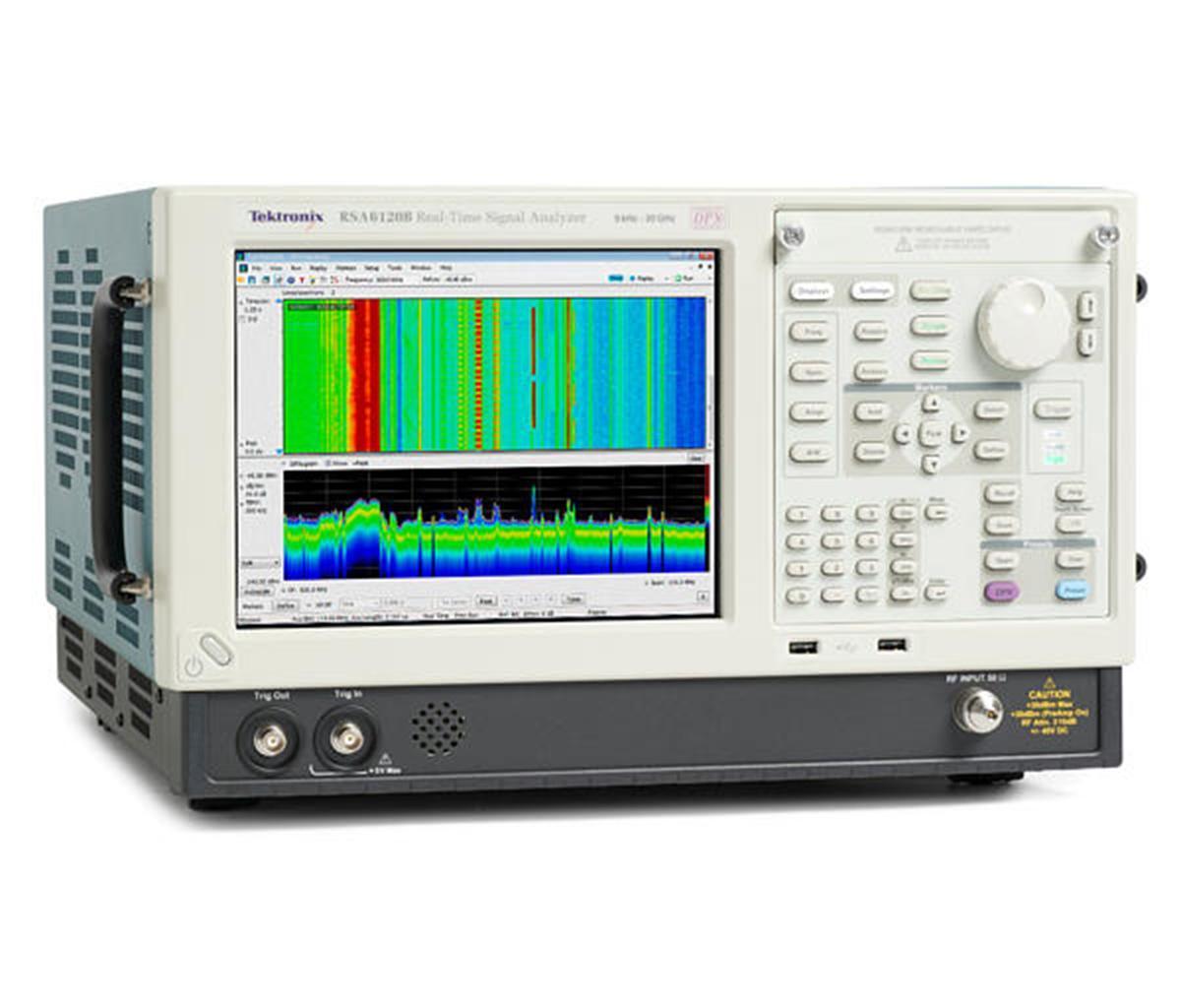

El Tektronix RSA6120B combina un analizador de espectro de alto rendimiento, un analizador vectorial de señales de banda ancha y un analizador de espectro en tiempo real con funciones avanzadas de disparo-captura-análisis. Cubre de 9 kHz a 20 GHz, con TOI de 20 dBm y DANL de -151 dBm/Hz a 2 GHz. DPX® muestra transitorios en tiempo real desde 3,7 μs.
Permite adquisiciones de hasta 7,15 s a 110 MHz, almacenamiento en archivos MATLAB™ y disparo en dominio de tiempo y frecuencia.
Testwall puede suministrar el Tektronix RSA6120B usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos para calibración o reparación del Tektronix RSA6120B.
