Tektronix

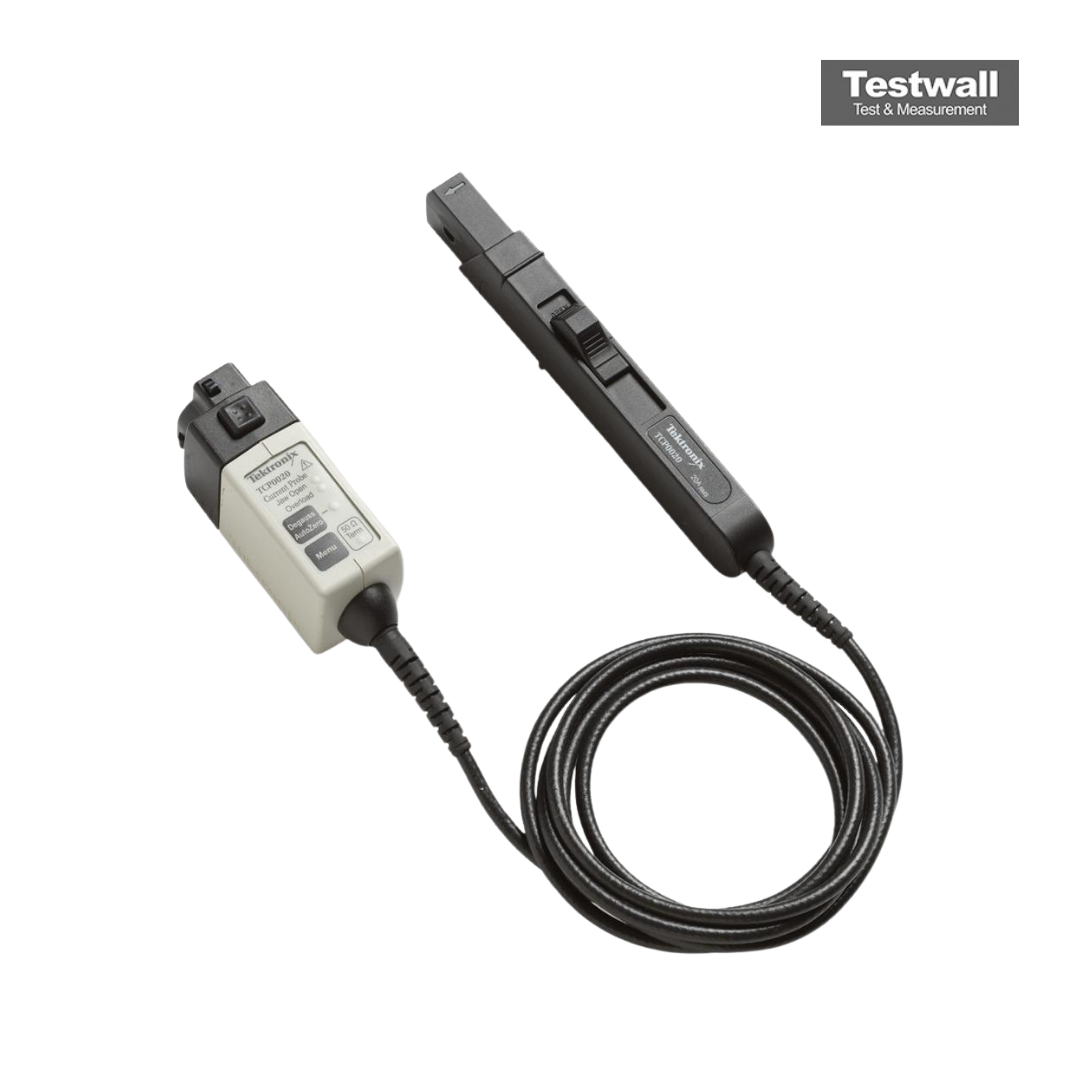

Tektronix TCP0020
AC/DC Current Probe, 50 MHz
20 MHz Ancho de banda
±20 A pico Rango de medición de corriente
100 mA/div mínimo Sensibilidad
1 MΩ Impedancia de entrada del osciloscopio requerida
100 mV/A Factor de escala
| Atributo | Valor |
|---|---|
| Ancho de banda | 20 MHz |
| Rango de medición de corriente | ±20 A pico |
| Sensibilidad | 100 mA/div mínimo |
| Impedancia de entrada del osciloscopio requerida | 1 MΩ |
| Factor de escala | 100 mV/A |
| Corriente máxima de CC | ±20 A CC |
| Diámetro máximo del conductor | 5 mm |
| Alimentación | A través del conector de alimentación del osciloscopio compatible |
| Compatibilidad | Osciloscopios Tektronix serie TPS2000 y otros modelos compatibles |
| Tipo de sonda | Sonda de corriente de efecto Hall de núcleo dividido |
Tektronix TCP0020 Options:
- TCP0020 - C3 - Calibration Service 3 Years
- TCP0020 - C5 - Calibration Service 5 Years
- TCP0020 - D1 - Calibration Data Report
- TCP0020 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- TCP0020 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- TCP0020 - R3 - Repair Service 3 Years
- TCP0020 - R5 - Repair Service 5 Years
| Model | TCP0020 |
|---|
La sonda de corriente Tektronix TCP0020 mide corrientes AC/DC de 10 mA a 20 ARMS con más de 50 MHz de ancho de banda. Se conecta directamente a osciloscopios por TekVPI™, tiene bajo ruido, baja deriva y funciones de AutoZero y desmagnetización.
Ideal para pruebas de corriente de precisión en circuitos con impulsos de hasta 100 A. Alta precisión (error de ganancia DC <1%) y fácil conexión gracias al núcleo dividido.
Testwall puede suministrar el Tektronix TCP0020 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y servicio incomparables. Contáctenos si necesita calibración o reparación del Tektronix TCP0020.
