Tektronix

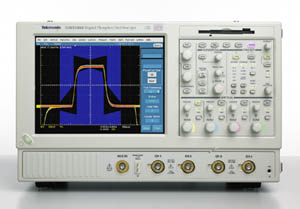

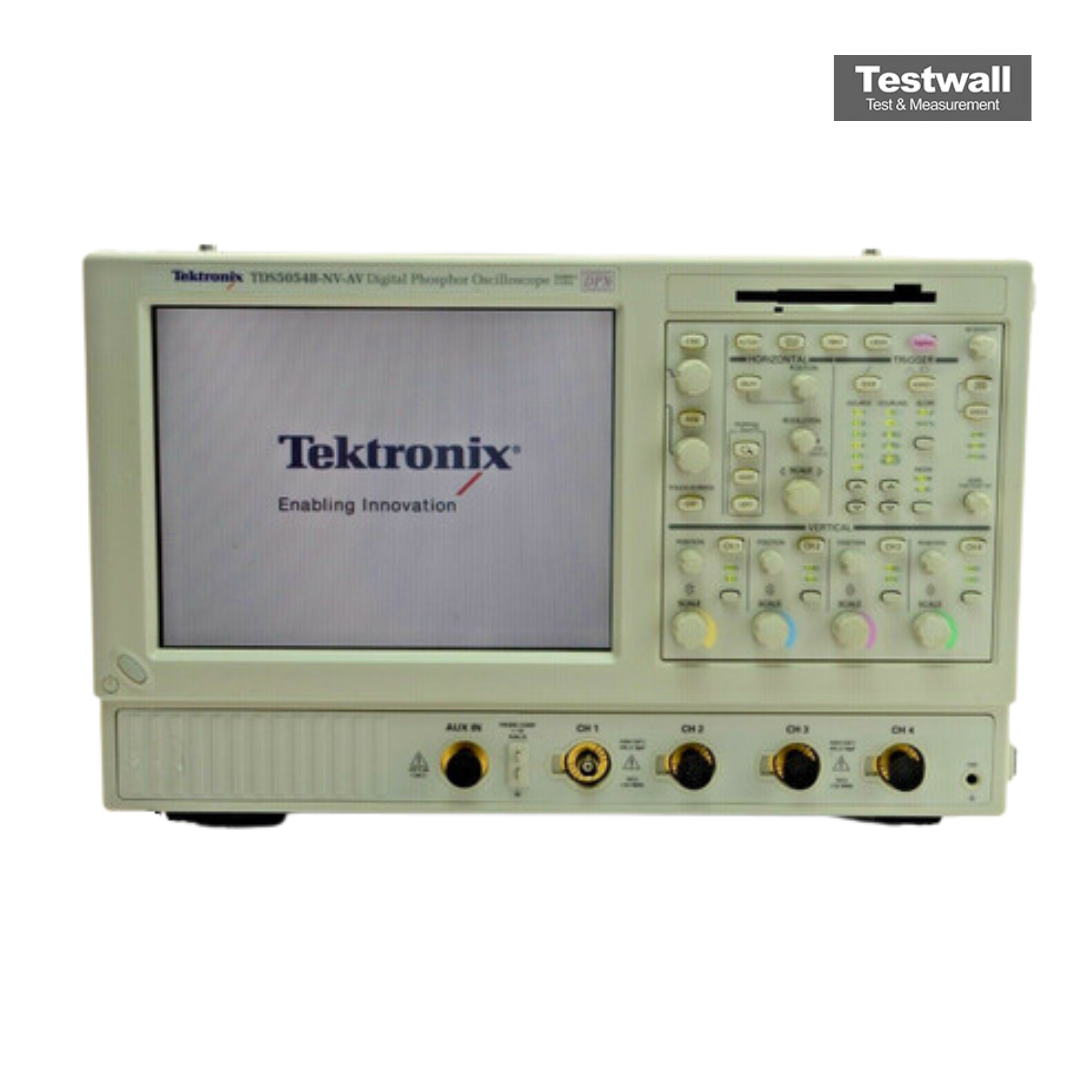

Tektronix TDS5054B
500 MHz 4Ch Digital Oscilloscope
500 MHz Ancho de banda
4 canales analógicos Número de canales
5 GS/s en tiempo real Frecuencia de muestreo
16 M puntos por canal Longitud de registro
8 bits Resolución vertical
| Atributo | Valor |
|---|---|
| Ancho de banda | 500 MHz |
| Número de canales | 4 canales analógicos |
| Frecuencia de muestreo | 5 GS/s en tiempo real |
| Longitud de registro | 16 M puntos por canal |
| Resolución vertical | 8 bits |
| Pantalla | Pantalla de color TFT de 10,4 pulgadas |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Base de tiempos | 200 ps/div a 200 s/div |
| Interfaz de conectividad | USB, LAN (Ethernet), GPIB, impresora |
| Sistema operativo | Windows XP Embedded |
Tektronix TDS5054B Options:
- TDS5054B - Opt. 18 - Touch-screen interface
- TDS5054B - Opt. 3M - Increase record length to 16M samples max (1ch.)
- TDS5054B - Opt. 1P - Built-in thermal printer
- TDS5054B - Opt. FHD - Front panel removable hard drive (replaces FDD and internal HDD)
- TDS5054B - Opt. 1K - Oscilloscope cart
- TDS5054B - Opt. 1R - Rackmount kit
- TDS5054B - Opt. SM - Communication mask testing
- TDS5054B - Opt. PS1 - Power Bundle that includes TCP202 DC Coupled Current Probe, P5205 High Voltage Differential Probe, TDSPWR3 Power Measurement Software, and Power Deskew Fixture
- TDS5054B - Opt. CP2 - TDSCPM2 - ANSI/ITU telecom pulse compliance testing software (requires Opt. SM)
- TDS5054B - Opt. DVD - TDSDVD - Optical storage analysis software
- TDS5054B - Opt. ET3 - TDSET3 - Ethernet compliance test software
- TDS5054B - Opt. J2 - TDSDDM2 - Disk drive measurements software
- TDS5054B - Opt. JA3 - TDSJIT3 v2.0 Advanced - Jitter and timing analysis software
- TDS5054B - Opt. JE3 - TDSJIT v2.0 Essentials - Jitter and timing analysis software
- TDS5054B - Opt. PW3 - TDSPWR3 - Power measurements software
- TDS5054B - Opt. USB - USB 2.0 Compliance test software only
- TDS5054B - Opt. A0 - Power plug: North America
- TDS5054B - Opt. A1 - Power plug: Universal Euro
- TDS5054B - Opt. A2 - Power plug: United Kingdom
- TDS5054B - Opt. A3 - Power plug: Australia
- TDS5054B - Opt. A4 - Power plug: 240 V North America
- TDS5054B - Opt. A5 - Power plug: Switzerland
- TDS5054B - Opt. A6 - Power plug: Japan
- TDS5054B - Opt. A10 - Power plug: China
- TDS5054B - Opt. A99 - No power cord or AC adapter
- TDS5054B - Opt. L0 - English manual
- TDS5054B - Opt. L1 - French manual
- TDS5054B - Opt. L3 - German manual
- TDS5054B - Opt. L5 - Japanese manual
- TDS5054B - Opt. L7 - Simple Chinese manual
- TDS5054B - Opt. L8 - Traditional Chinese manual
- TDS5054B - Opt. L9 - Korean manual
- TDS5054B - Opt. L10 - Russian manual
- TDS5054B - Opt. C3 - Calibration Service 3 Years
- TDS5054B - Opt. C5 - Calibration Service 5 Years
- TDS5054B - Opt. D1 - Calibration Data Report
- TDS5054B - Opt. D3 - Calibration Data Report 3 Years (with Option C3)
- TDS5054B - Opt. D5 - Calibration Data Report 5 Years (with Option C5)
- TDS5054B - Opt. R3 - Repair Service 3 Years (including warranty)
- TDS5054B - Opt. R5 - Repair Service 5 Years (including warranty)
| Model | TDS5054B |
|---|
El Tektronix TDS5054B es un osciloscopio digital de 4 canales y 500 MHz, con hasta 5 GS/s de muestreo, ideal para analizar señales complejas con alta precisión.
Perfecto para diagnóstico, pruebas de producción y diseño de circuitos, proporciona análisis detallado de la señal.
Testwall puede suministrar el Tektronix TDS5054B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Tektronix TDS5054B.
