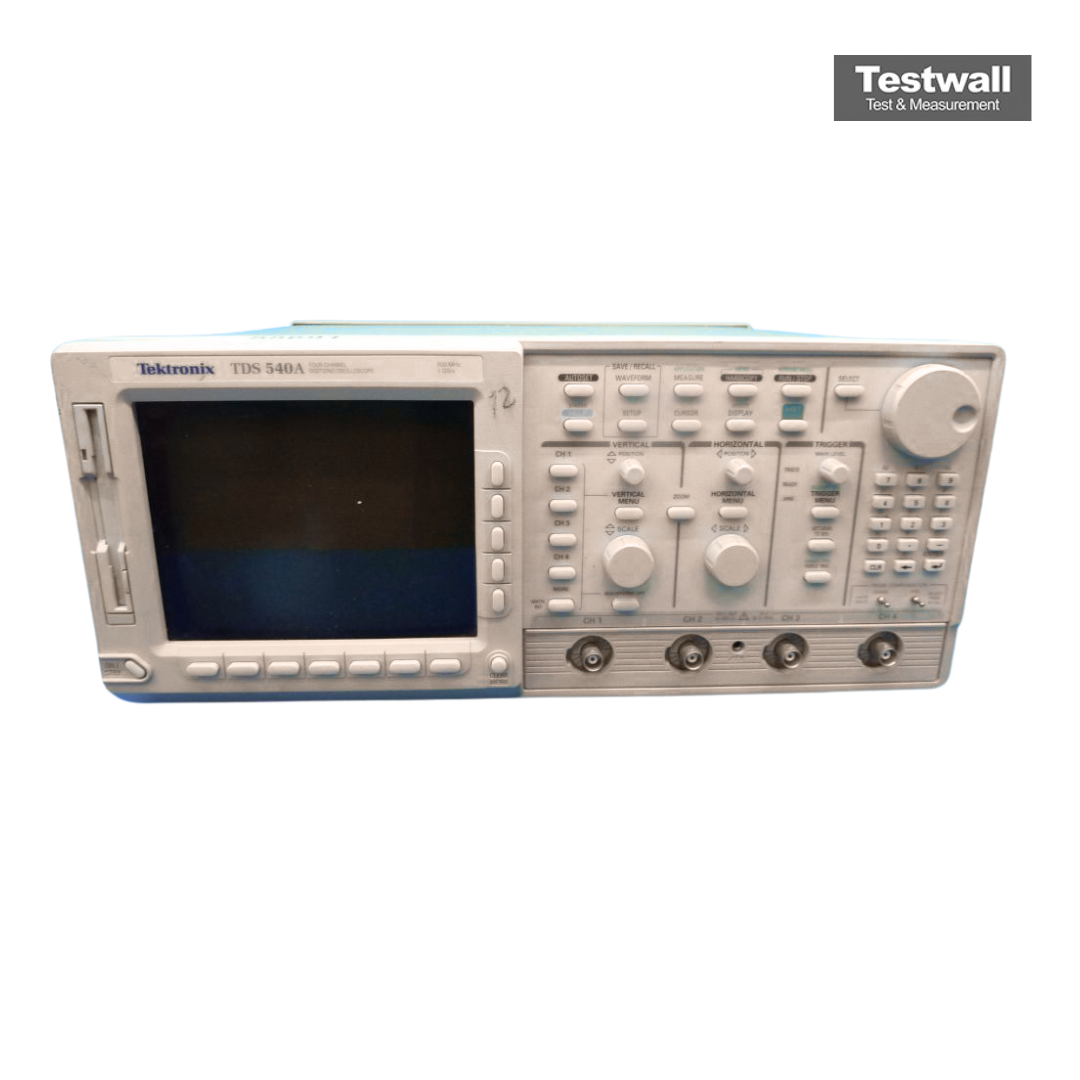

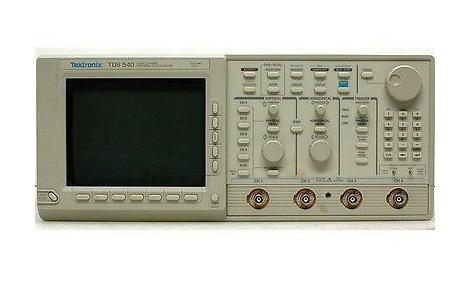

Tektronix TDS540A
| Atributo | Valor |
|---|---|
| Ancho de banda | 500 MHz |
| Número de canales | 4 canales analógicos |
| Frecuencia de muestreo máxima | 1 GS/s en todos los canales simultáneamente |
| Longitud de registro | 50.000 puntos por canal |
| Resolución vertical | 8 bits |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Base de tiempos | 500 ps/div a 10 s/div |
| Impedancia de entrada | 1 MΩ en paralelo con 13 pF |
| Pantalla | Pantalla en color de alta resolución |
| Interfaz de comunicación | GPIB (IEEE-488) |
Tektronix TDS540A Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS540A - 05 - Video trigger
- TDS540A - 13 - RS-232 and Centronics interfaces
- TDS540A - 1F - Built-in floppy disk drive
- TDS540A - 1M - Long record length
- TDS540A - 2F - Advanced DSP math
- TDS540A - 1R - Rack mount configuration
- TDS540A - 1K - Instrument cart
El Tektronix TDS540A es un osciloscopio digital de 4 canales y 500 MHz con muestreo de 1 GS/s y memoria de 15 kpts por canal. Incluye disparo avanzado (glitch, runt, patrón, estado), 25 mediciones automáticas, resolución de 8 bits ampliable a 12, interfaces GPIB, RS232C, Centronics y disquetera de 3,5".
Ideal para I+D general. Soporta sondas pasivas y activas con escala automática. Aplicaciones: electrónica, automoción, diagnóstico médico.
Testwall puede suministrar el Tektronix TDS540A usado, completamente probado. Con soporte experto y entrega mundial, Testwall garantiza instrumentos de alto rendimiento con fiabilidad superior. Contáctenos para calibración o reparación del Tektronix TDS540A.
