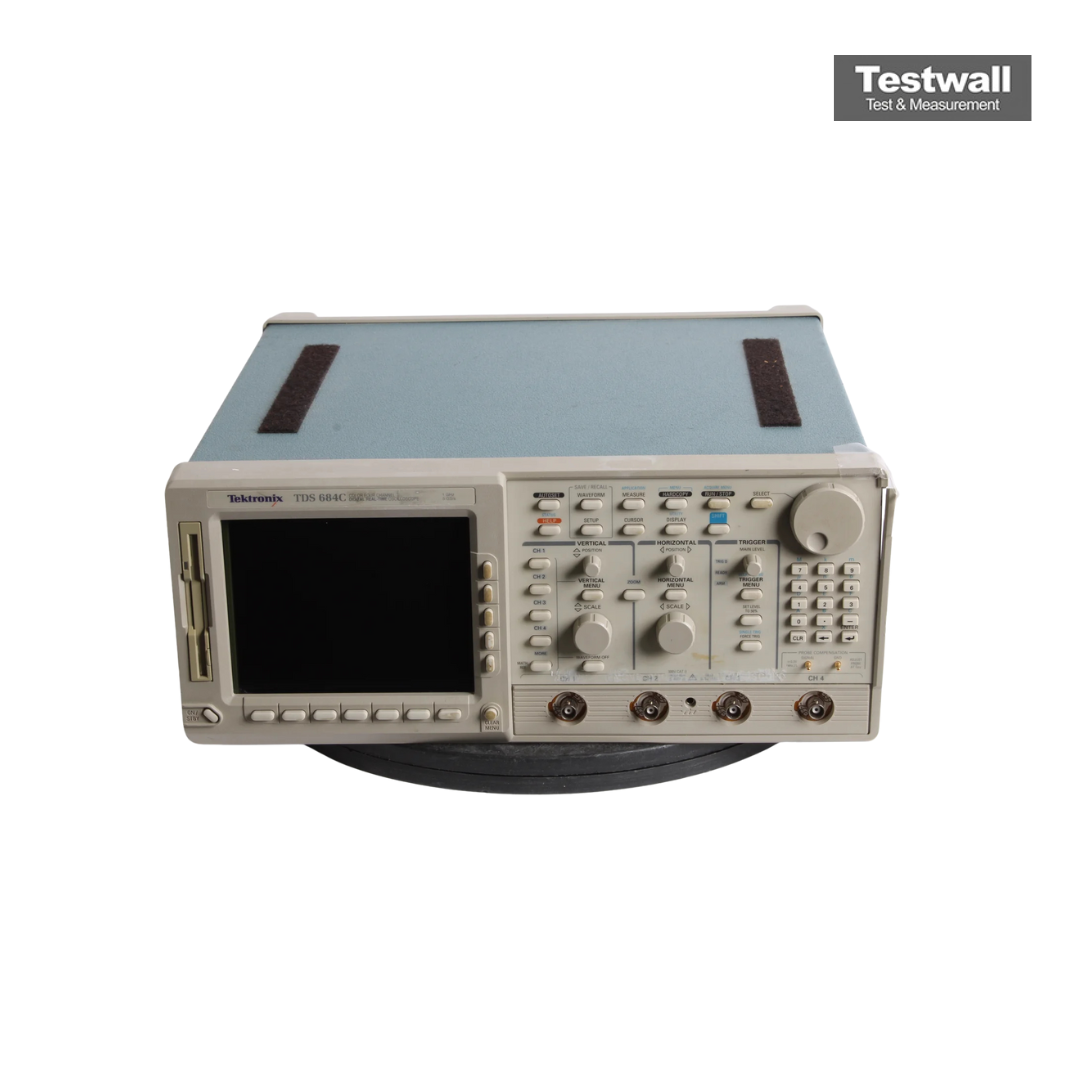

Tektronix TDS684C
| Atributo | Valor |
|---|---|
| Ancho de banda | 1 GHz |
| Canales | 4 canales |
| Frecuencia de muestreo máxima | 5 GS/s en tiempo real |
| Longitud de registro | hasta 120.000 puntos |
| Resolución vertical | 8 bits |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Base de tiempos | 200 ps/div a 10 s/div |
| Impedancia de entrada | 50 Ω / 1 MΩ seleccionable |
| Pantalla | Pantalla en color de alta resolución |
| Interfaz | GPIB, RS-232, Centronics |
Tektronix TDS684C Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS684C - 05 - Video trigger
- TDS684C - 13 - RS-232 and Centronics interfaces
- TDS684C - 1F - Built-in floppy disk drive
- TDS684C - 1M - Long record length
- TDS684C - 2F - Advanced DSP math
- TDS684C - 1R - Rack mount configuration
- TDS684C - 1K - Instrument cart
El Tektronix TDS684C ofrece hasta 5 GS/s en todos los canales con captura de ancho de banda completo por disparo único. Incluye matemáticas de forma de onda, DSP, pruebas de plantilla y pantalla a color. Interfaces RS-232, Centronics y GPIB estándar, longitud de registro hasta 15.000 puntos por canal y precisión de base de tiempo de 10 ppm.
Diseñado para diseños digitales de alta velocidad, telecomunicaciones y comunicaciones de datos, es ideal para análisis de jitter, pruebas de integridad de señal y captura de eventos transitorios.
Testwall puede suministrar el Tektronix TDS684C usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos si necesita calibración o reparación del Tektronix TDS684C.
