Tektronix TDS7154B
| Atributo | Valor |
|---|---|
| Ancho de banda | 1,5 GHz |
| Canales | 4 canales |
| Frecuencia de muestreo máxima | 20 GS/s en tiempo real |
| Longitud del registro | hasta 32 M de puntos por canal |
| Resolución vertical | 8 bits |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Tiempo de subida | 233 ps |
| Rango de tiempo base | 200 ps/div a 40 s/div |
| Pantalla | Pantalla en color de 10,4 pulgadas (XGA) |
| Conectividad | Ethernet, USB, GPIB |
Tektronix TDS7154B Options:
- TDS7154B - 2M - Acquisition Memory: 8 Msamples max, 2 Msamples/ch
- TDS7154B - 3M - Acquisition Memory: 16 Msamples max, 4 Msamples/ch
- TDS7154B - 4M - Acquisition Memory: 32 Msamples max, 8 Msamples/ch
- TDS7154B - 5M - Acquisition Memory: 64 Msamples max, 16 Msamples/ch
- TDS7154B - DVI - TDSDVI DVI compliance test solution
- TDS7154B - DVD - TDSDVD Optical storage analysis
- TDS7154B - ET3 - TDSET3 Ethernet compliance test software
- TDS7154B - JT3 - TDSJIT3 Advanced jitter analysis software
- TDS7154B - J3E - TDSJIT3 Essentials
- TDS7154B - J2 - TDSDDM2 Disk drive analysis software
- TDS7154B - CP2 - TDSCPM2 ANSI/ITU Telecom pulse compliance testing software (requires Option SM)
- TDS7154B - USB - TDSUSBS USB2.0 Compliance test S/W only (requires Option TDSUSBF)
- TDS7154B - SM - Serial communications mask testing
- TDS7154B - ST - Serial pattern trigger
- TDS7154B - PW3 - TDSPWR3 Power measurement and analysis software
- TDS7154B - RTE - Serial Data Compliance and Analysis Software
- TDS7154B - A0 - North America power cord
- TDS7154B - A1 - Universal EURO power cord
- TDS7154B - A2 - United Kingdom power cord
- TDS7154B - A3 - Australia power cord
- TDS7154B - A5 - Switzerland power cord
- TDS7154B - A6 - Japan power cord
- TDS7154B - A99 - No power cord or AC adapter
- TDS7154B - A10 - China power cord
- TDS7154B - 1K - K4000 Oscilloscope Cart
- TDS7154B - 1R - Rackmount Kit
- TDS7154B - FHD - Front-panel 40 GB removable hard disk drive, replaces floppy disk drive that goes on the rear panel
- TDS7154B - C3 - Calibration Service 3 Years
- TDS7154B - C5 - Calibration Service 5 Years
- TDS7154B - D1 - Calibration Data Report
- TDS7154B - D3 - Calibration Data Report 3 Years (with Option C3)
- TDS7154B - D5 - Calibration Data Report 5 Years (with Option C5)
- TDS7154B - R3 - Repair Service 3 Years
- TDS7154B - R5 - Repair Service 5 Years
| Model | TDS7154B |
|---|

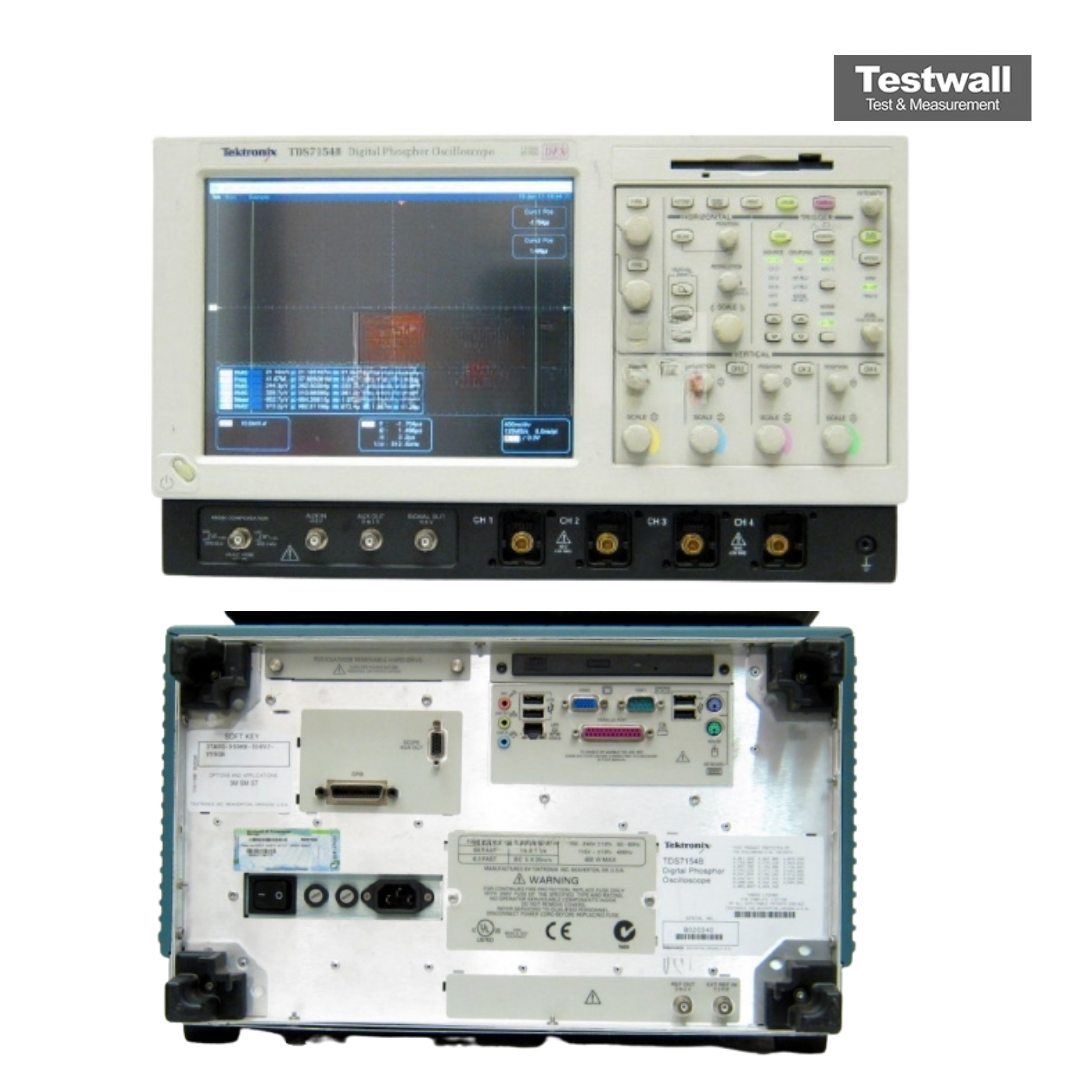

El Tektronix TDS7154B es un osciloscopio digital de alto rendimiento con un ancho de banda analógico de 1,5 GHz y una tasa de muestreo máxima de 20 GS/s, ideal para el análisis de señales digitales y RF de alta velocidad. Ofrece una longitud de registro de 100M por canal y funciones matemáticas avanzadas de forma de onda.
Con tecnología DPO (Digital Phosphor Oscilloscope), el TDS7154B permite una visualización detallada y correlación de señales complejas en dominios de tiempo y amplitud.
Testwall puede suministrar el Tektronix TDS7154B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos si necesita calibración o reparación del Tektronix TDS7154B.
