Tektronix

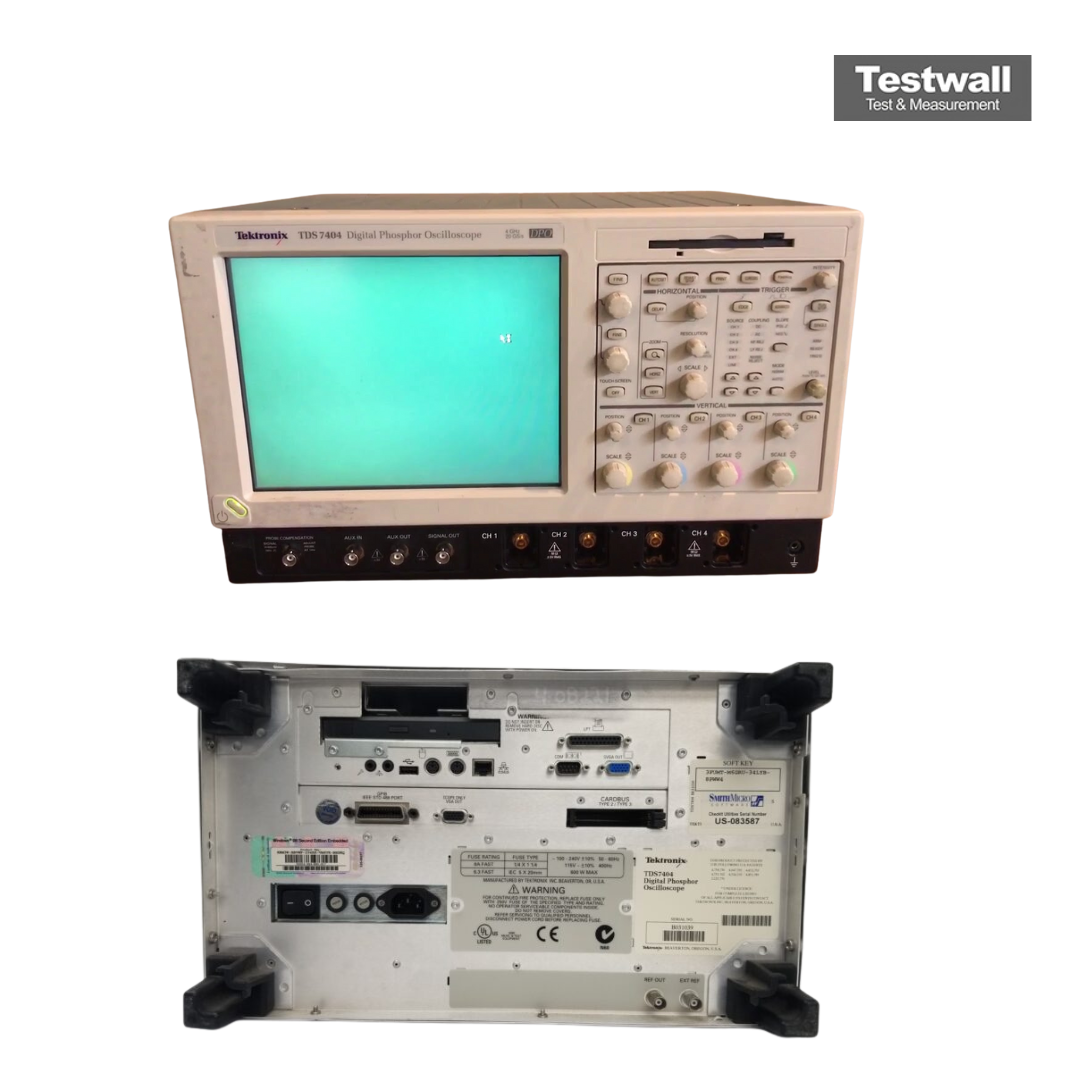

Tektronix TDS7404
4 Channel 4GHz 20GS/s DPO Digitising Scope
4 GHz Ancho de banda
4 canales Canales
20 GS/s Tasa de muestreo máxima
hasta 400.000 puntos por canal Longitud de registro
8 bits Resolución vertical
| Atributo | Valor |
|---|---|
| Ancho de banda | 4 GHz |
| Canales | 4 canales |
| Tasa de muestreo máxima | 20 GS/s |
| Longitud de registro | hasta 400.000 puntos por canal |
| Resolución vertical | 8 bits |
| Sensibilidad vertical | 1 mV/div a 10 V/div |
| Base de tiempos | 200 ps/div a 40 s/div |
| Pantalla | Pantalla LCD a color de 10,4 pulgadas |
| Interfaz | GPIB, USB, Ethernet (10/100Base-T) |
| Sistema operativo | Windows XP Embedded |
Tektronix TDS7404 Options:
- TDS7404 - 1M - Acquisition Memory: 2 Msamples max, 500 ksamples/ch
- TDS7404 - 2M - Acquisition Memory: 8 Msamples max, 2 Msamples/ch
- TDS7404 - 3M - Acquisition Memory: 16 Msamples max, 4 Msamples/ch
- TDS7404 - 4M - Acquisition Memory: 32 Msamples max, 8 Msamples/ch
- TDS7404 - 1K - Mounting: K4000 Scope cart
- TDS7404 - 1R - Mounting: Rackmount kit
- TDS7404 - J1 - Software: TDSJIT2 Jitter Analysis Software
- TDS7404 - J2 - Software: TDSDDM2 Disk Drive Analysis Software
- TDS7404 - 30 - Probe: No Probes
- TDS7404 - 51 - Probe: Add (1) P7240 4 GHz Active Probe
- TDS7404 - 52 - Probe: Add (1) P7330 3 GHz Differential Probe
- TDS7404 - A1 - Power Cord: Universal European power cord (220 V, 50 Hz)
- TDS7404 - A2 - Power Cord: UK power cord (240 V, 50 Hz)
- TDS7404 - A3 - Power Cord: Australia power cord (240 V, 50 Hz)
- TDS7404 - A5 - Power Cord: Switzerland power cord (220 V, 50 Hz)
- TDS7404 - A99 - Power Cord: No power cord
- TDS7404 - AC - Power Cord: China power cord
- TDS7404 - D1 - Service: Calibration data report
- TDS7404 - C3 - Service: Additional 2 years of calibration
- TDS7404 - D3 - Service: Calibration data report for Option C3
- TDS7404 - R3 - Service: Additional 2 years of repair
| Model | TDS7404 |
|---|
El osciloscopio Tektronix TDS7404 proporciona 4 GHz de ancho de banda, muestreo hasta 20 GS/s, memoria de 32 MSa y más de 400.000 formas de onda por segundo. Admite mediciones de jitter de hasta 1 ps RMS e incluye una interfaz gráfica mediante controles clásicos, pantalla táctil o ratón.
Ideal para análisis de señales de alta velocidad, estándares multi-Gb/s, análisis espectral y fenómenos transitorios. Compatible con sondas P7000 y sistema TekConnect.
Testwall puede suministrar el Tektronix TDS7404 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento y gran fiabilidad. Contáctenos para calibración o reparación del Tektronix TDS7404.
