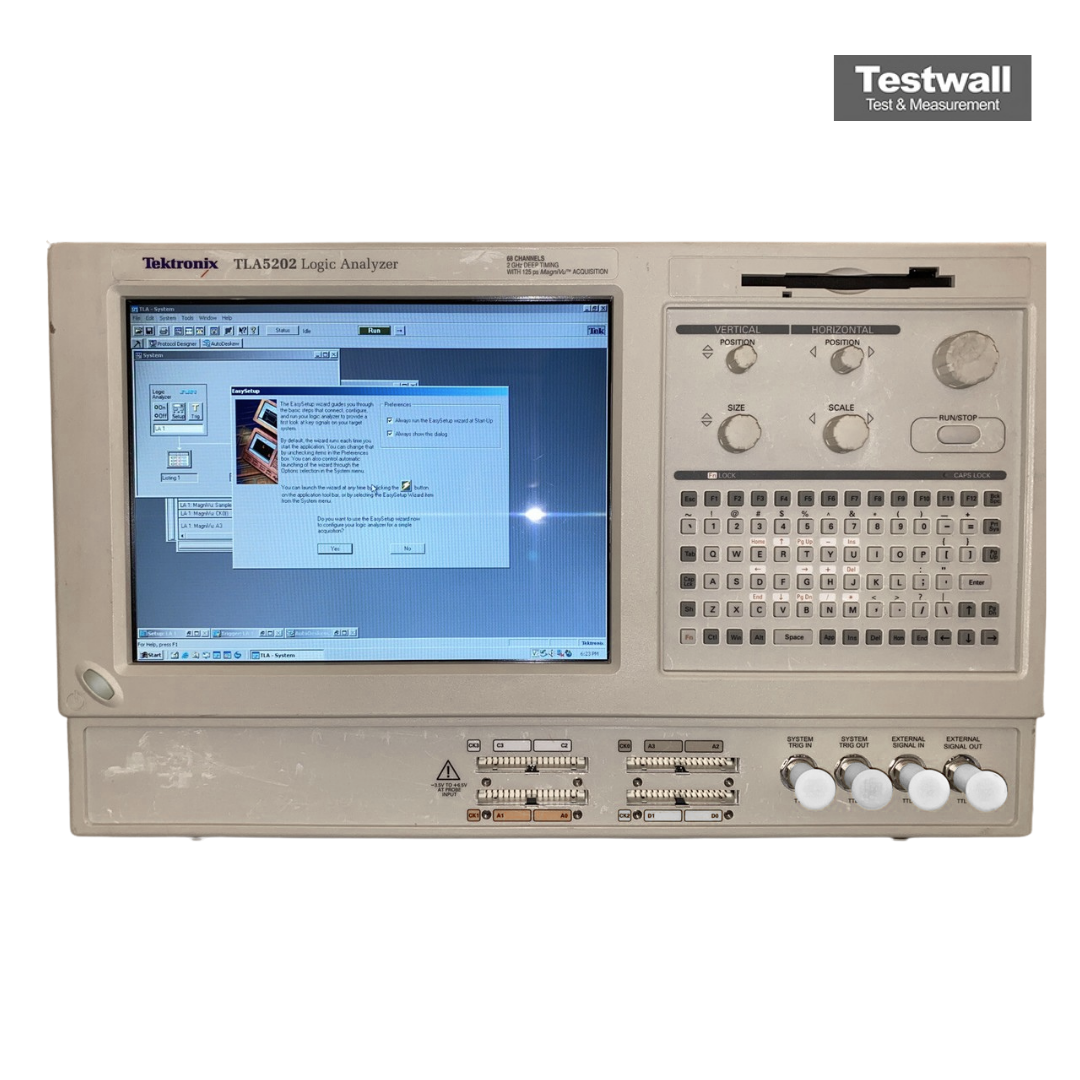

Tektronix TLA5202
| Atributo | Valor |
|---|---|
| Canales lógicos | 68 canales |
| Profundidad de memoria por canal | 64 Mb por canal |
| Frecuencia máxima de muestreo | 2 GHz |
| Velocidad máxima de datos del estado | 800 MHz |
| Umbral de voltaje programable | -2,0 V a +4,0 V |
| Número de módulos de adquisición | 1 módulo TLA7N2 |
| Interfaz de usuario | Pantalla táctil con Windows XP Embedded |
| Conectividad | USB, LAN (Ethernet 10/100BaseT) |
| Capacidad de expansión | Hasta 136 canales con módulos adicionales |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
Tektronix TLA5202 Options:
- TLA5202 - Opt. 1C - Add iView external oscilloscope cable kit (012-1614-02)
- TLA5202 - Opt. 1P - Add full complement of P6418 17-Channel general-purpose probes (each includes two 8-Channel leadsets, one 1-Channel leadset, 20 SMT KlipChip grabber tips) - Qty: 4
- TLA5202 - Opt. 2P - Add full complement of P6434 34-Channel high-density Mictor probes - Qty: 2
- TLA5202 - Opt. 3P - Add full complement of P6417 17-Channel general-purpose probes that allow you to separate the 8-Channel podlet groups into channels (each includes two 8-Channel leadsets, one 1-Channel leadset, 20 SMT KlipChip grabber tips) - Qty: 4
- TLA5202 - Opt. 4P - Add full complement of P6419 17-Channel high-density compression probes - Qty: 4
- TLA5202 - Opt. 7S - Increase to 2 Mb base memory depth per channel
- TLA5202 - Opt. 8S - Increase to 8 Mb base memory depth per channel
- TLA5202 - Opt. C3 - Calibration Service 3 Years
- TLA5202 - Opt. C5 - Calibration Service 5 Years
- TLA5202 - Opt. D1 - Calibration Data Report
- TLA5202 - Opt. D3 - Calibration Data Report 3 Years (with Option C3)
- TLA5202 - Opt. D5 - Calibration Data Report 5 Years (with Option C5)
- TLA5202 - Opt. R3 - Repair Service 3 Years
- TLA5202 - Opt. R5 - Repair Service 5 Years
- TLA5202 - A0 - North America power
- TLA5202 - A1 - Universal EURO power
- TLA5202 - A2 - United Kingdom power
- TLA5202 - A3 - Australia power
- TLA5202 - A4 - 240 V, North America power
- TLA5202 - A5 - Switzerland power
- TLA5202 - A6 - Japan power
- TLA5202 - A10 - China power
- TLA5202 - A99 - No power cord or AC adapter
- TLA5202 - Opt. L0 - English Manuals
- TLA5202 - Opt. L10 - Russian Manuals
- TLA5202 - Opt. L99 - No Manuals
| Model | TLA5202 |
|---|
El analizador lógico Tektronix TLA5202 ofrece una resolución de 500 ps (2 GHz) y memoria profunda de 32 Mb para capturar eventos intermitentes con precisión. La tecnología MagniVu™ de 125 ps permite adquisiciones simultáneas de estado y tiempo, identificando problemas complejos. Admite adquisición de estado a 235 MHz, con detección de glitches y violaciones setup/hold. Configuraciones de canales de 34 a 136 disponibles.
Ideal para análisis de bus único con interfaz intuitiva basada en Windows y red OpenChoice para integración fluida.
Testwall puede suministrar el Tektronix TLA5202 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos para calibración o reparación del Tektronix TLA5202.
