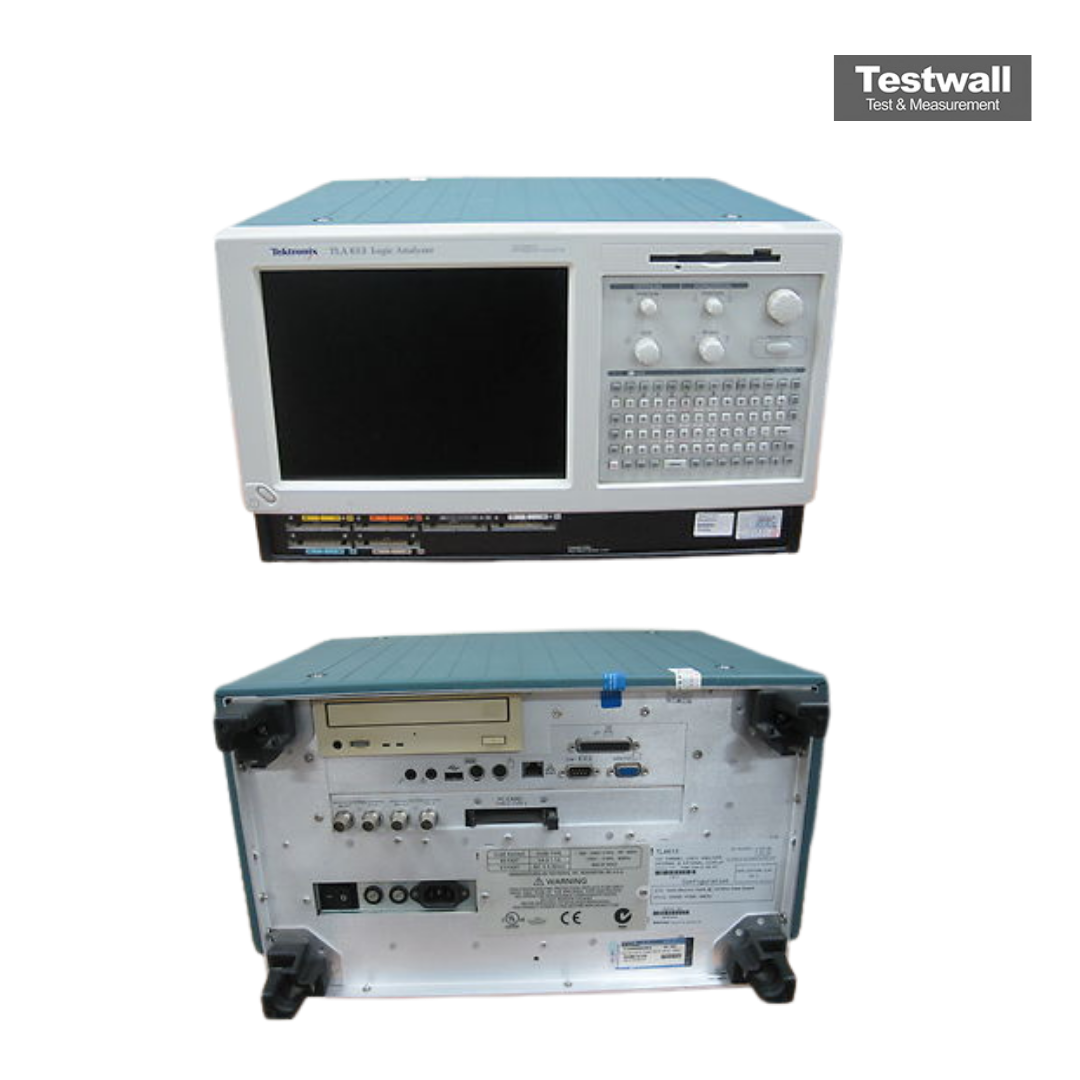

Tektronix TLA613
| Atributo | Valor |
|---|---|
| Número de canales | 136 canales lógicos |
| Profundidad de memoria por canal | 16 Mb por canal |
| Frecuencia máxima de muestreo | 400 MHz |
| Velocidad de datos síncronos máxima | 200 Mb/s |
| Resolución de tiempo mínima | 2,5 ns |
| Umbral de voltaje programable | -6,0 V a +6,0 V en incrementos de 50 mV |
| Factor de forma | Módulo para chasis TLA600 |
| Interfaz del sistema | Compatible con chasis TLA604 y TLA608 |
| Familias lógicas compatibles | TTL, CMOS, ECL, LVTTL, LVCMOS, LVDS |
| Sistema operativo compatible | Windows XP integrado en plataforma TLA600 |
Tektronix TLA613 Options:
- TLA613 - 1P - Add P6418 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip grabber tips)
- TLA613 - 2P - Add P6434 34 channel high-density probe(s)
- TLA613 - 3P - Add P6417 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip grabber tips)
- TLA613 - 1S - Increase to 256 K depth @ 100 MHz state
- TLA613 - 4S - Increase to 64 K depth @ 200 MHz state
- TLA613 - 5S - Increase to 256 K depth @ 200 MHz state
- TLA613 - 1J - 128 MB DRAM/30 GB hard disk
- TLA613 - 1K - Add LACART logic analyzer cart
- TLA613 - 1M - Add 17 in. monitor (119-5700-00)
- TLA613 - 2M - Add 21 in. monitor (119-5798-00)
- TLA613 - A1 - Universal Euro 220 VAC; 50 Hz
- TLA613 - A2 - UK 240 VAC; 50 Hz
- TLA613 - A3 - Australian 240 VAC; 50 Hz
- TLA613 - A4 - North American 240 VAC; 60 Hz
- TLA613 - A5 - Switzerland 220 VAC; 50 Hz
- TLA613 - A99 - No Power Cord
- TLA613 - IN - Product installation service (on-site configuration and user familiarization; excluding network integration)
- TLA613 - R3 - Extends depot repair warranty service period to three years
- TLA613 - S1 - Uplifts standard one-year warranty service of mainframe and installed modules to on-site service
- TLA613 - S3 - Uplifts Opt. C3 and/or R3 of mainframe and installed modules to on-site service (must be ordered with Opt. C3 and/or R3)
- TLA613 - C3 - Three years of Calibration Service (includes initial calibration and two annual calibrations)
- TLA613 - D1 - Add calibration test data report
- TLA613 - D3 - Provides test data for each calibration (must be ordered with Opt. C3)
| Model | TLA613 |
|---|
El Tektronix TLA613 es un analizador lógico con 102 canales y resolución temporal de 2 GHz mediante la tecnología MagniVu, ideal para el disparo en fallos y violaciones setup/hold. Admite adquisición de estado hasta 200 MHz y análisis temporal a 500 MHz con profundidad de 2 Mb por canal.
Diseñado para desarrolladores de circuitos digitales, incluye función iView para análisis entre dominios, soporte de código fuente y almacenamiento transicional. Ideal para análisis generales de estado/tiempo.
Testwall puede suministrar el Tektronix TLA613 usado, completamente probado. Con soporte experto y entrega global, Testwall ofrece instrumentos de alto rendimiento con fiabilidad incomparable. Contáctenos para calibración o reparación del Tektronix TLA613.
