Tektronix

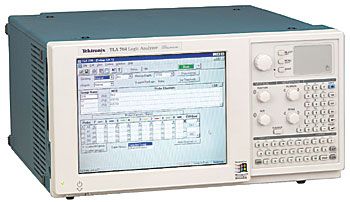

Tektronix TLA714
Logic Analyser Mainframe
136 canales Canales lógicos
hasta 128 Mb por canal Profundidad de memoria por canal
hasta 2 GHz Velocidad máxima de muestreo
500 ps Resolución de tiempo mínima
-6 V a +6 V Umbral de voltaje programable
| Atributo | Valor |
|---|---|
| Canales lógicos | 136 canales |
| Profundidad de memoria por canal | hasta 128 Mb por canal |
| Velocidad máxima de muestreo | hasta 2 GHz |
| Resolución de tiempo mínima | 500 ps |
| Umbral de voltaje programable | -6 V a +6 V |
| Pantalla | Pantalla de color integrada de 10,4 pulgadas |
| Sistema operativo | Windows NT |
| Ranuras de módulos | 4 ranuras para módulos de adquisición |
| Interfaz de comunicación | GPIB, Ethernet, puerto serie RS-232 |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
Tektronix TLA714 Options:
- TLA714 - Opt. 1S - 128 MB DRAM/30 GB replaceable hard disk (TLA714 only)
- TLA714 - Opt. 1A - Add LAN PC Card (119-6072-00)
- TLA714 - Opt. 1K - Add LACART logic analyzer cart
- TLA714 - Opt. 1M - Add 17 in. monitor (119-5700-00)
- TLA714 - Opt. 2M - Add 21 in. monitor (119-5798-00)
- TLA714 - Opt. A1 - Universal Euro 220 VAC; 50 Hz
- TLA714 - Opt. A2 - UK 240 VAC; 50 Hz
- TLA714 - Opt. A3 - Australian 240 VAC; 50 Hz
- TLA714 - Opt. A4 - North American 240 VAC; 60 Hz
- TLA714 - Opt. A5 - Switzerland 220 VAC; 50 Hz
- TLA714 - Opt. A99 - No Power Cord
- TLA714 - Opt. IN - Product installation service (on-site configuration and user familiarization; excluding network integration)
- TLA714 - Opt. R3 - Extends depot repair warranty service period to three years
- TLA714 - Opt. S1 - Uplifts standard one-year warranty service of mainframe and installed modules to on-site service
- TLA714 - Opt. S3 - Uplifts Opt. C3 and/or R3 of mainframe and installed modules to on-site service (must be ordered with Opt. C3 and/or R3)
- TLA714 - Opt. C3 - Three years of Calibration Service (includes initial calibration and two annual calibrations)
- TLA714 - Opt. D1 - Add calibration test data report
- TLA714 - Opt. D3 - Provides test data for each calibration (must be ordered with Opt. C3)
| Model | TLA714 |
|---|
El Tektronix TLA714 es un chasis principal versátil compatible con 4 módulos simples o 2 dobles, incluyendo analizadores lógicos, generadores de patrones y osciloscopios. Adquisición de estado hasta 200 MHz y análisis temporal de 500 MHz con 128 Mb por canal.
La tecnología MagniVu™ proporciona resolución de 500 ps en todos los canales con análisis simultáneo de estado y tiempo. Control remoto mediante COM/DCOM e interfaz Windows.
Testwall puede suministrar el Tektronix TLA714 usado, totalmente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y calidad de servicio excepcionales. Contáctenos para calibración o reparación del Tektronix TLA714.
