Tektronix

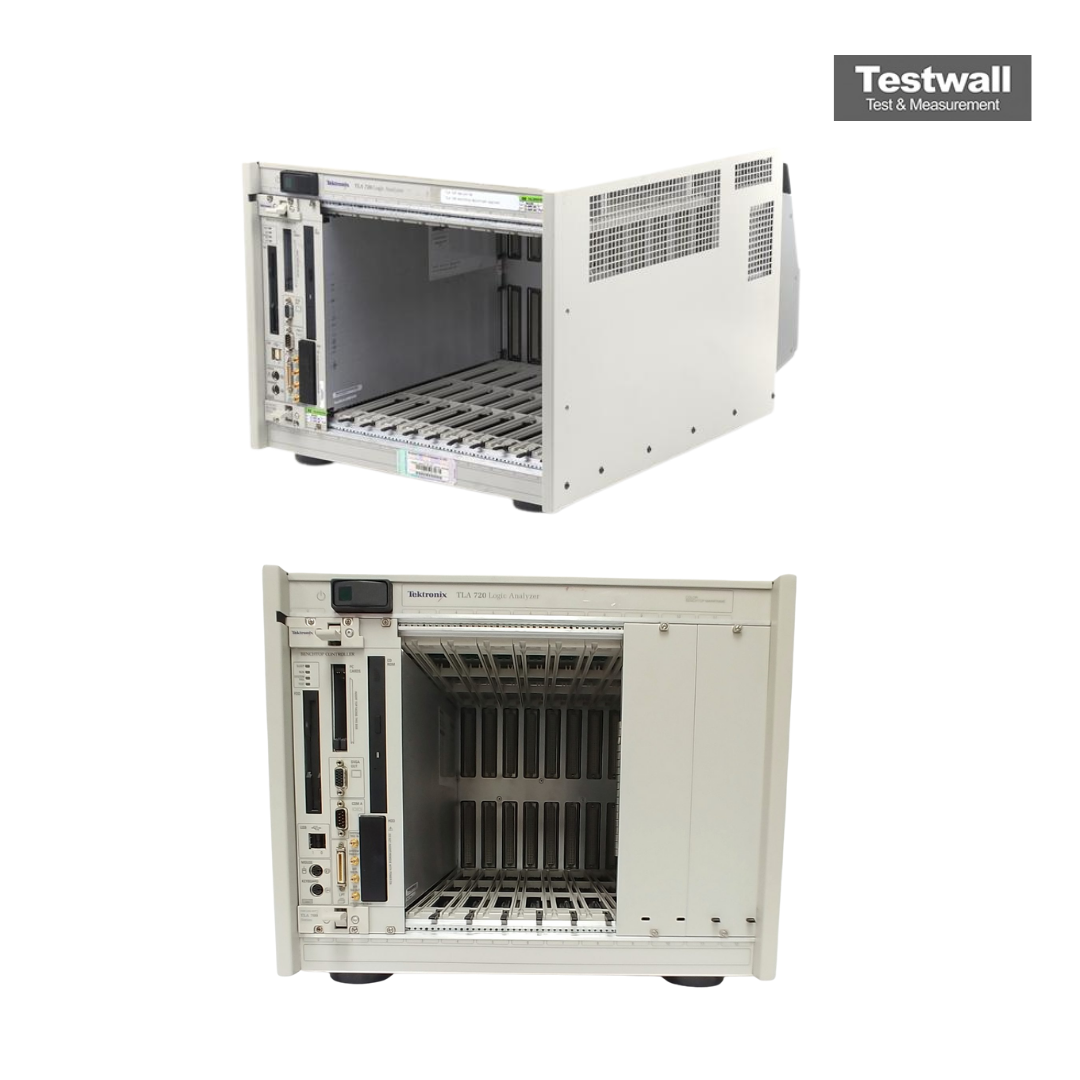

Tektronix TLA720
68 canales lógicos por módulo Canales de adquisición
hasta 128 Mb por canal Profundidad de memoria
235 MHz (asíncrono) / 2 GHz (síncrono) Velocidad máxima de muestreo
500 ps Resolución de tiempo mínima
-2,0 V a +4,0 V ajustable por pod Umbral de tensión programable
| Atributo | Valor |
|---|---|
| Canales de adquisición | 68 canales lógicos por módulo |
| Profundidad de memoria | hasta 128 Mb por canal |
| Velocidad máxima de muestreo | 235 MHz (asíncrono) / 2 GHz (síncrono) |
| Resolución de tiempo mínima | 500 ps |
| Umbral de tensión programable | -2,0 V a +4,0 V ajustable por pod |
| Compatibilidad de módulos | Compatible con módulos de la serie TLA7XX |
| Interfaz de usuario | Pantalla táctil con sistema operativo Windows |
| Conectividad | Puerto Ethernet, USB y GPIB |
| Número de ranuras para módulos | hasta 4 ranuras de expansión |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz |
Tektronix TLA720 Options:
- TLA720 - Opt. 1S - 128 MB DRAM/30 GB replaceable hard disk (TLA714 only)
- TLA720 - Opt. 1A - Add LAN PC Card (119-6072-00)
- TLA720 - Opt. 1K - Add LACART logic analyzer cart
- TLA720 - Opt. 1M - Add 17 in. monitor (119-5700-00)
- TLA720 - Opt. 2M - Add 21 in. monitor (119-5798-00)
- TLA720 - Opt. A1 - Universal Euro 220 VAC; 50 Hz
- TLA720 - Opt. A2 - UK 240 VAC; 50 Hz
- TLA720 - Opt. A3 - Australian 240 VAC; 50 Hz
- TLA720 - Opt. A4 - North American 240 VAC; 60 Hz
- TLA720 - Opt. A5 - Switzerland 220 VAC; 50 Hz
- TLA720 - Opt. A99 - No Power Cord
- TLA720 - Opt. IN - Product installation service (on-site configuration and user familiarization; excluding network integration)
- TLA720 - Opt. R3 - Extends depot repair warranty service period to three years
- TLA720 - Opt. S1 - Uplifts standard one-year warranty service of mainframe and installed modules to on-site service
- TLA720 - Opt. S3 - Uplifts Opt. C3 and/or R3 of mainframe and installed modules to on-site service (must be ordered with Opt. C3 and/or R3)
- TLA720 - Opt. C3 - Three years of Calibration Service (includes initial calibration and two annual calibrations)
- TLA720 - Opt. D1 - Add calibration test data report
- TLA720 - Opt. D3 - Provides test data for each calibration (must be ordered with Opt. C3)
| Model | TLA720 |
|---|
El Tektronix TLA720 es un analizador lógico de sobremesa con 680 canales de estado/tiempo, velocidad de 4 ns a 50 ns y frecuencia de estado/tiempo de 100 MHz a 2 GHz. Profundidad de memoria de 64 K a 16 M, chasis de 11 ranuras, requiere monitor SVGA, periféricos PS/2 y Windows 98.
Ideal para depuración avanzada, necesita al menos un módulo compatible de las familias TLA7L_, TLA7M_, TLA7N_, TLA7P_, TLA7D_ o TLA7E_.
Testwall puede suministrar el Tektronix TLA720 usado, completamente probado. Con soporte experto y entrega mundial, Testwall ofrece instrumentos de alto rendimiento con fiabilidad inigualable. Contáctenos para calibración o reparación del Tektronix TLA720.
