Tektronix
Tektronix TLA7L4
136 Ch 2GHz Logic Analyser
136 canales Número de canales
128 Mb por canal Profundidad de memoria por canal
2 GHz Frecuencia máxima de muestreo
1,35 Gb/s Velocidad máxima de estado
-2,0 V a +6,0 V Umbral de voltaje programable
| Atributo | Valor |
|---|---|
| Número de canales | 136 canales |
| Profundidad de memoria por canal | 128 Mb por canal |
| Frecuencia máxima de muestreo | 2 GHz |
| Velocidad máxima de estado | 1,35 Gb/s |
| Umbral de voltaje programable | -2,0 V a +6,0 V |
| Compatibilidad de módulo | Compatible con chasis TLA7000 |
| Tipo de sonda | Sondas de lógica de alta densidad P6960 |
| Resolución de tiempo | 500 ps |
| Familia de producto | Analizador lógico serie TLA7000 |
| Tensión de alimentación | Alimentado a través del chasis TLA7000 |
Tektronix TLA7L4 Options:
- TLA7L4 - 1P - Add P6418 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip™ grabber tips)
- TLA7L4 - 2P - Add P6434 34 channel high-density probe(s)
- TLA7L4 - 3P - Add P6417 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip™ grabber tips)
- TLA7L4 - 1S - Increase to 256 K depth @ 100 MHz state
- TLA7L4 - 2S - Increase to 1 M depth @ 100 MHz state
- TLA7L4 - 3S - Increase to 4 M depth @ 100 MHz state
- TLA7L4 - 4S - Increase to 64 K depth @ 200 MHz state
- TLA7L4 - 5S - Increase to 256 K depth @ 200 MHz state
- TLA7L4 - 6S - Increase to 1 M depth @ 200 MHz state
- TLA7L4 - 7S - Increase to 4 M depth @ 200 MHz state
- TLA7L4 - A1 - Universal Euro 220 VAC; 50 Hz
- TLA7L4 - A2 - UK 240 VAC; 50 Hz
- TLA7L4 - A3 - Australian 240 VAC; 50 Hz
- TLA7L4 - A4 - North American 240 VAC; 60 Hz
- TLA7L4 - A5 - Switzerland 220 VAC; 50 Hz
- TLA7L4 - A99 - No Power Cord
- TLA7L4 - IN - Product installation service (on-site configuration and user familiarization; excluding network integration)
- TLA7L4 - R3 - Extends depot repair warranty service period to three years
- TLA7L4 - S1 - Uplifts standard one-year warranty service of mainframe and installed modules to on-site service
- TLA7L4 - S3 - Uplifts Opt. C3 and/or R3 of mainframe and installed modules to on-site service (must be ordered with Opt. C3 and/or R3)
- TLA7L4 - C3 - Three years of Calibration Service (includes initial calibration and two annual calibrations)
- TLA7L4 - D1 - Add calibration test data report
- TLA7L4 - D3 - Provides test data for each calibration (must be ordered with Opt. C3)
| Model | TLA7L4 |
|---|

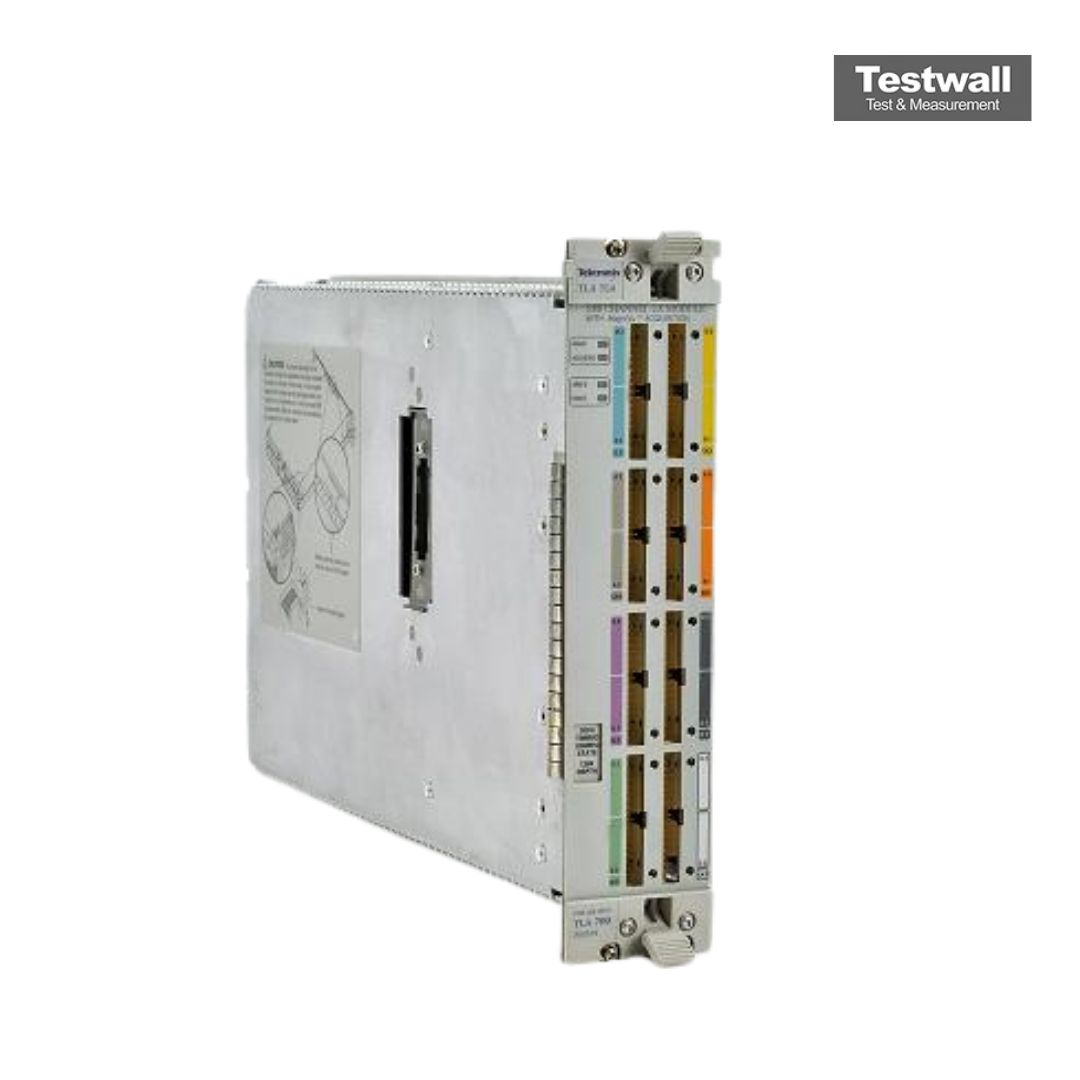

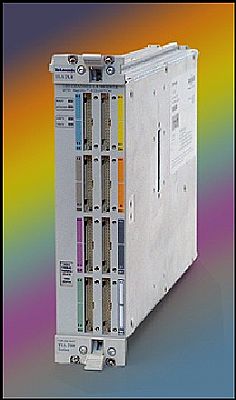

El Tektronix TLA7L4 es un módulo analizador lógico de alto rendimiento con 136 canales, temporización de 2 GHz, análisis de estado de 100 MHz y una profundidad de memoria de 32K por canal. Diseñado para chasis principales de la serie TLA 700.
Ideal para pruebas digitales de alta velocidad, el TLA7L4 garantiza una adquisición precisa de datos temporales y de estado en múltiples canales.
Testwall puede suministrar el Tektronix TLA7L4 usado, completamente probado. Con soporte experto y entrega global, Testwall asegura instrumentos de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente para calibración o reparación del Tektronix TLA7L4.
