Tektronix

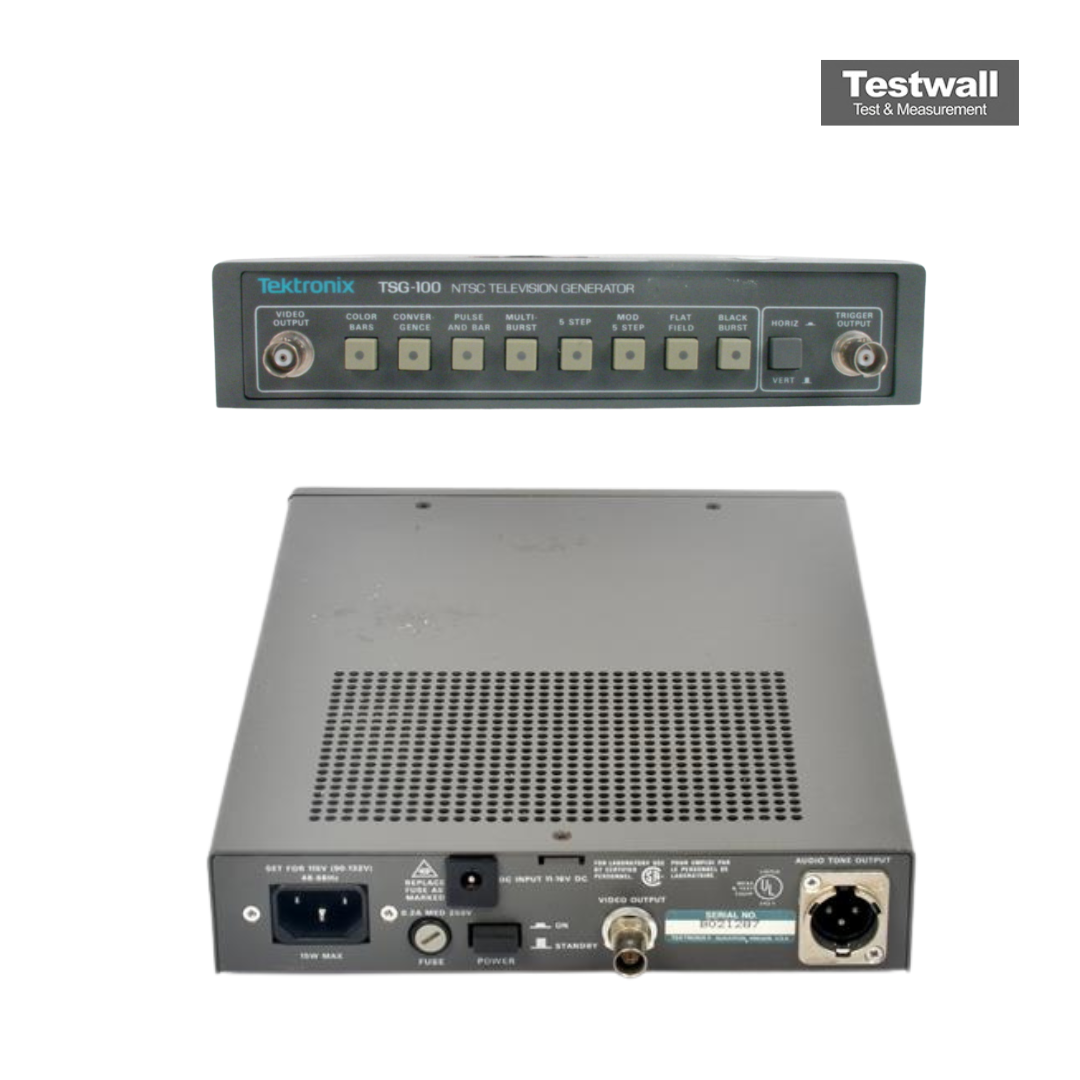

Tektronix TSG100
NTSC Signal Generator
Generador de señal de prueba NTSC/PAL Tipo de señal de salida
3,579545 MHz (NTSC) / 4,43361875 MHz (PAL) Frecuencia de portadora de color
Señal compuesta y componentes Y/C Salidas de vídeo
1 Vpp sobre 75 ohmios Nivel de salida de vídeo
75 ohmios Impedancia de salida
| Atributo | Valor |
|---|---|
| Tipo de señal de salida | Generador de señal de prueba NTSC/PAL |
| Frecuencia de portadora de color | 3,579545 MHz (NTSC) / 4,43361875 MHz (PAL) |
| Salidas de vídeo | Señal compuesta y componentes Y/C |
| Nivel de salida de vídeo | 1 Vpp sobre 75 ohmios |
| Impedancia de salida | 75 ohmios |
| Patrones de prueba disponibles | Barra de color, escala de grises, multiburst y señal de pulso y barra |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz |
| Consumo de potencia | Máximo 20 W |
| Dimensiones (An x Al x Pr) | 213 mm x 88 mm x 356 mm |
| Temperatura de funcionamiento | 0 °C a +50 °C |
Tektronix TSG100 Options:
- TSG100 - 01 - Transmission Test Signal Set (replaces standard test signals with NTC 7 composite, NTC 7 combination, Full field color bars, (Sin x)/x, 50% flat field, 0% flat field, Field square, and Test signal matrix)
| Model | TSG100 |
|---|
El generador de señales de prueba NTSC Tektronix TSG100 ofrece generación digital de 8 bits, tono de audio de 1 kHz y señales de prueba simples pero efectivas, ideal para mantenimiento y alineación de vídeo NTSC.
Admite señales de disparo H o V, funciona con alimentación DC y tiene un diseño compacto y ligero adecuado para uso portátil o en banco.
Testwall puede suministrar el Tektronix TSG100 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio incomparables. Contáctenos directamente si necesita calibración o reparación del Tektronix TSG100.
