Tektronix WFM1125
| Atributo | Valor |
|---|---|
| Tipo de señal compatible | SD (Definición Estándar) y HD (Alta Definición) |
| Estándares de vídeo soportados | SMPTE 259M, SMPTE 292M, SMPTE 274M, SMPTE 296M |
| Número de entradas | 1 entrada SDI activa con terminación en bucle |
| Modos de visualización | Forma de onda, vectorscopio, picture (imagen) y audio |
| Monitorización de audio | Monitorización de audio embebido AES/EBU |
| Pantalla | Pantalla LCD a color de 5 pulgadas |
| Alimentación eléctrica | Alimentación por bus FireWire (IEEE 1394) o fuente de alimentación externa |
| Interfaz de conectividad | Conector BNC para entrada SDI y puerto FireWire IEEE 1394 |
| Dimensiones | Diseño compacto y portátil de mano |
| Aplicaciones principales | Producción de campo, transmisión en directo y control de calidad de señal de vídeo |
Tektronix WFM1125 Options:
- WFM1125 - 0A - Configured for operation with SMPTE 274M, 1920x1080i video with embedded AES/EBU audio
- WFM1125 - 0B - Configured for operation with SMPTE 296M, 1280x720p video. Embedded audio is not extracted with this option
- WFM1125 - 0C - Configured for dual standard operation with SMPTE 274M, 1920x1080i, or SMPTE 296M, 1280x720p video. AES/EBU audio is extracted only in SMPTE 274M video format
- WFM1125 - 0D - Configured for multi-standard operation; 1920x1080i/60(59.94), 1280x720p/60 (59.94), 1920x1080i/50, 1920x1080p/24(23.98), 1920x1080/24(23.98)sF. AES/EBU audio is extracted in 1920x1080i/60(59.94) video format
- WFM1125 - A1 - Universal Euro power cord
- WFM1125 - A2 - United Kingdom power cord
- WFM1125 - A3 - Australia power cord
- WFM1125 - A5 - Switzerland power cord
| Model | WFM1125 |
|---|

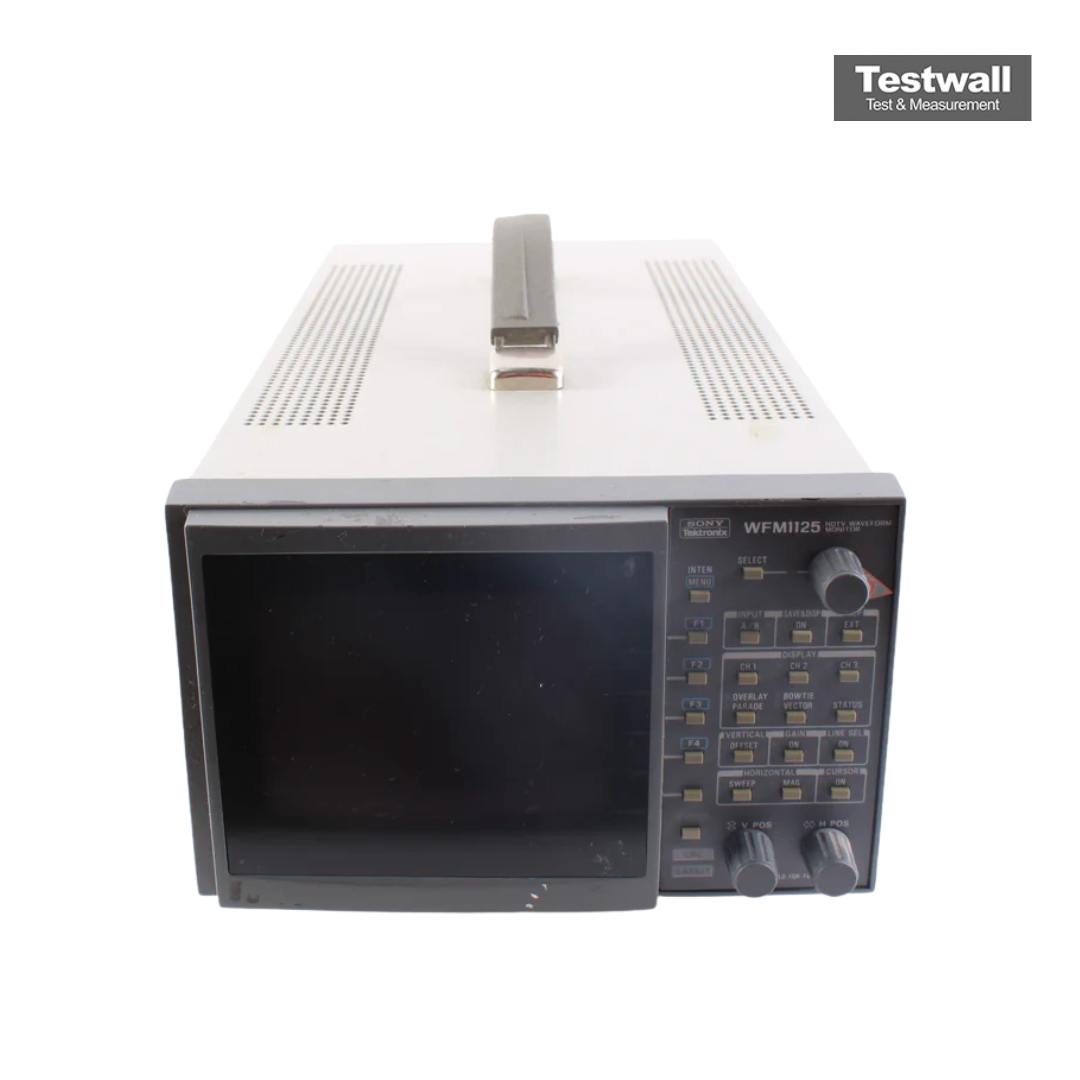

El Tektronix WFM1125 es un monitor de forma de onda de alta definición compatible con SMPTE292M, con arquitectura digital para mostrar con precisión señales HDTV en formatos como 1035/60i, 1080/59.94i y 720/60p. Incorpora modos de visualización avanzados como Diamond, Lightning y Bowtie, memoria interna para almacenar formas de onda y visualización por persistencia para analizar señales transitorias.
Las opciones 0A a 0D amplían el soporte de formatos y capacidades de monitorización, incluyendo detección de errores CRC y Gamut, entrada de referencia analógica, salida de audio digital y visualizaciones vectorial, de desfile y superpuestas para una inspección detallada de la señal.
Testwall can supply the used Tektronix WFM1125, fully tested. With expert support and global delivery, Testwall ensures high-performance instrumentation with unmatched reliability and service quality. Please contact us directly if you need calibration or repair of the Tektronix WFM1125.
