Tektronix WFM2300
| Atributo | Valor |
|---|---|
| Formatos de señal compatibles | SD, HD, 3G-SDI (SMPTE 259M, 292M, 424M) |
| Velocidad de datos máxima | 3 Gb/s |
| Número de entradas SDI | 2 entradas SDI con pasante activo |
| Pantalla | Pantalla LCD a color de 8,4 pulgadas con resolución de 1024 x 768 |
| Modos de visualización | Forma de onda, vectorscopio, parade, audio, gamut y picturemonitor |
| Monitorización de audio | Soporta audio embebido AES/EBU, hasta 16 canales |
| Alimentación eléctrica | 100-240 V CA, 50/60 Hz |
| Consumo de energía | Máximo 35 W |
| Dimensiones (An x Al x Pr) | 212,7 mm x 132,1 mm x 177,8 mm (formato de sobremesa) |
| Temperatura de funcionamiento | 0 °C a +50 °C |
Tektronix WFM2300 Handheld, Multiformat, Multistandard Waveform Monitor Options:
- WFM2300 - 3G - Adds Support For 3G-Sdi Signal Formats
- WFM2300 - ADVP - Adds Out-Of-Service A/V Delay Measurement And Propagation Time Measurement
- WFM2300 - ASI - Adds Support For Asi Signal Format
- WFM2300 - DATA - Adds Ancillary Data Monitoring
- WFM2300 - DBE - Adds Dolby E Analysis And Dolby E Test Signals
- WFM2300 - LOUD - Adds Audio Loudness Monitoring Capabilities Including Loudness Meter
- WFM2300 - SFP - Add Optical Input/Output Sdi Module Support
- WFM2300 - SFP-HDMI - Adds Hdmi Input Module Support
| Model | WFM2300 |
|---|

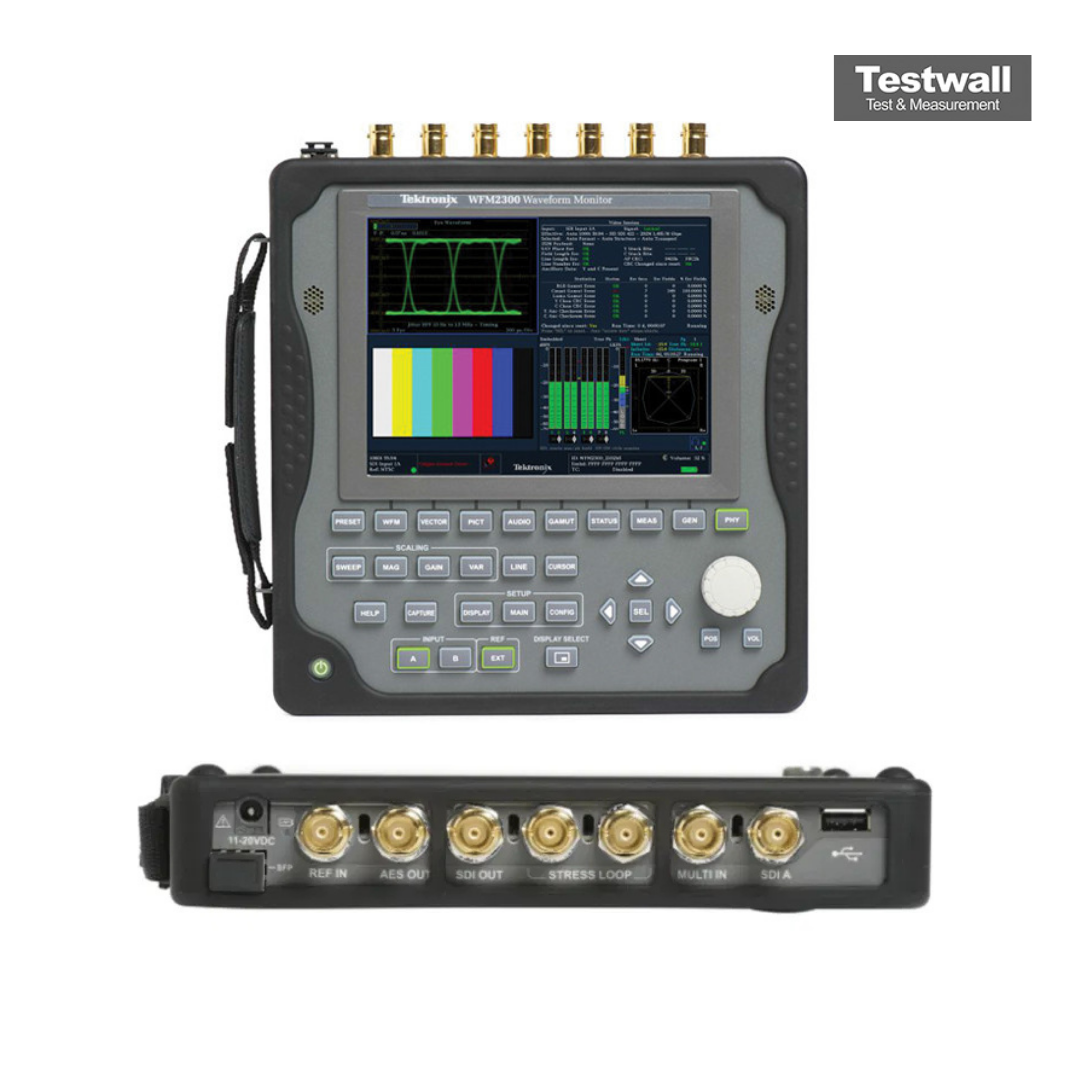

El Tektronix WFM2300 portátil, monitor de forma de onda multiformato y multistandard, es un instrumento portátil diseñado para la configuración y resolución de problemas en la producción de campo. Incluye medición del patrón de ojo SDI, incluyendo amplitud, tiempo de subida/bajada y sobreimpulso, junto con simulación de cable coaxial y bucle de prueba de margen para una instalación segura del sistema. También admite la monitorización de entrada/salida SDI óptica conforme a SMPTE297 y la monitorización de señales HDMI.
Ideal para entornos de radiodifusión y producción, esta unidad compacta ofrece análisis de señal precisos, rendimiento fiable y opciones de conectividad versátiles para flujos de trabajo profesionales.
Testwall puede suministrar el Tektronix WFM2300 portátil, monitor de forma de onda multiformato y multistandard, usado y completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Póngase en contacto con nosotros directamente si necesita calibración o reparación del Tektronix WFM2300 portátil, monitor de forma de onda multiformato y multistandard.
