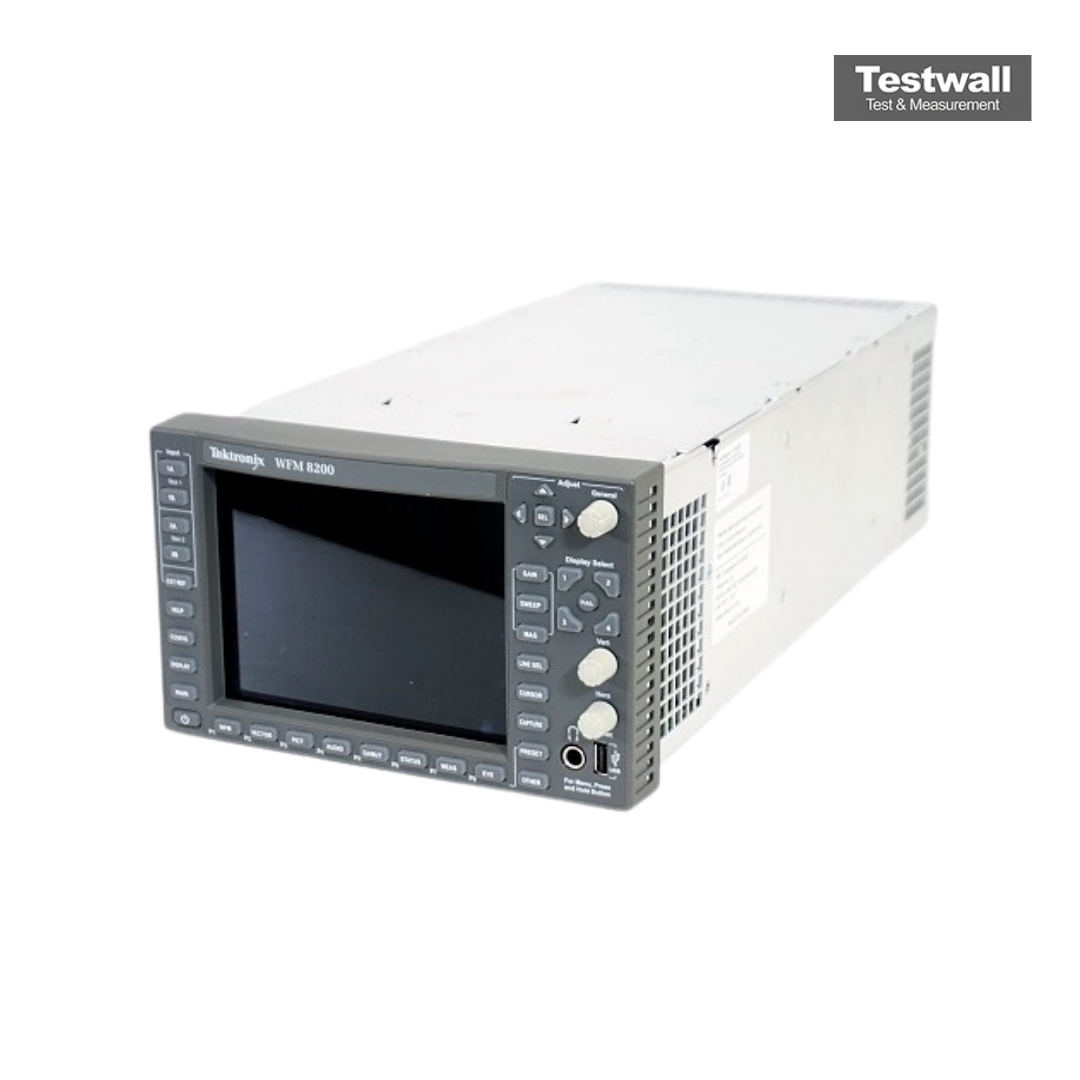

Tektronix WFM8200
| Atributo | Valor |
|---|---|
| Formatos de vídeo compatibles | SD, HD, 3G-SDI (hasta 3 Gb/s), incluyendo 1080p/60 |
| Número de entradas SDI | 2 entradas SDI simultáneas con monitorización independiente |
| Pantalla | Pantalla LCD a color de 8,4 pulgadas con resolución de 1024 x 768 píxeles |
| Instrumentos de medición | Forma de onda, vectorscopio, parade, audio (niveles, fase, Lissajous), medición de datos |
| Monitorización de audio | Audio embebido SDI hasta 16 canales, AES/EBU opcional, análisis de nivel y fase |
| Cumplimiento de estándares | Compatible con estándares SMPTE 259M, 292M, 424M, ITU-R BT.601 y BT.709 |
| Interfaz de usuario | Diseño multi-pantalla configurable con hasta 4 mosaicos simultáneos en pantalla |
| Conectividad | Puerto Ethernet, USB, entrada de referencia de sincronización externa (Black Burst/Tri-Level Sync) |
| Opciones de montaje | Uso en sobremesa o montaje en rack de 19 pulgadas (1U de altura) |
| Alimentación eléctrica | 100–240 V CA, 50/60 Hz, consumo máximo de aproximadamente 60 W |
Tektronix WFM8200 Waveform Monitor Options:
- WFM8200 - 2SDI - Additional Sdi Module
- WFM8200 - 3D - 3D Video Monitoring
- WFM8200 - 3G - Support For 3G-Sdi Signals
- WFM8200 - 4K - Adds Support For 4K/Uhdtv1 Signal Formats (Requires Options 3G And 2Sdi)
- WFM8200 - 62 - Analog Audio Breakout Cable
- WFM8200 - AD - Analog And Digital Audio Monitoring
- WFM8200 - AVD - Adds Support For Out-Of-Service A/V Delay Measurement. Option Ad Or Dpe Required
- WFM8200 - CPS - Support For Composite Analog Video Monitoring
- WFM8200 - DAT - Add Advanced 3G / Dual-Link / Hd / Sd-Sdi Data Analyzer (Requires 3G For 3G-Sdi Support)
- WFM8200 - DPE - Analog And Digital Audio Monitoring Inc Dolby E/D/Digital Plus
- WFM8200 - EYE - Eye Pattern Display And Jitter Measurement
- WFM8200 - GEN - 3G/Hd/Sd-Sdi Color Bar And Pathological Signal Generation Capability
- WFM8200 - PHY3 - Physical Layer Measurement Package
- WFM8200 - PROD - Advanced Gamut Monitoring Package
- WFM8200 - WFM7F02 - Portable Cabinet Includes Handle, Feet, Tilt Bail, And Front-Panel Cover
| Model | WFM8200 |
|---|
El monitor de forma de onda Tektronix WFM8200 ofrece capacidades avanzadas de supervisión de señales para entornos de transmisión y producción. Con modos de visualización completos de forma de onda, vector e imagen, admite múltiples formatos SD, HD y 3G-SDI con mediciones precisas. Su pantalla de alta resolución y diseños personalizables mejoran la eficiencia operativa, mientras que la detección de errores integrada garantiza un análisis fiable de la integridad de la señal.
Ideal para la postproducción, la transmisión en vivo y el control de calidad del contenido, ofrece monitoreo en tiempo real y opciones de configuración flexibles. Su formato compacto asegura una fácil integración en cualquier flujo de trabajo.
Testwall puede suministrar el monitor de forma de onda Tektronix WFM8200 usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con una fiabilidad y calidad de servicio incomparables. Póngase en contacto con nosotros directamente si necesita calibración o reparación del Tektronix WFM8200.
