Wayne Kerr

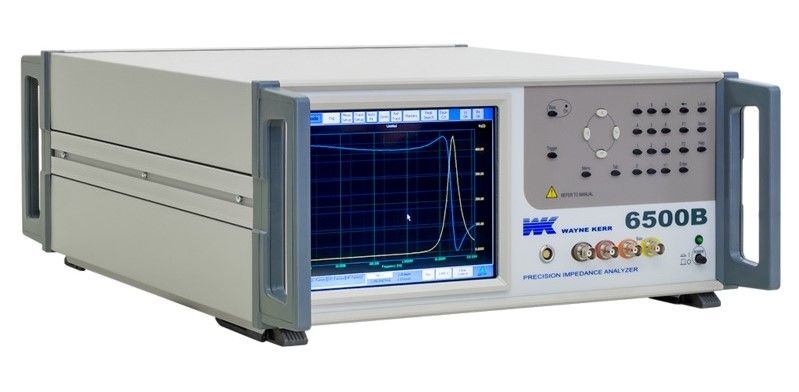

Wayne Kerr 6550B
Precision Impedance Analyzer, 50 MHz
20 Hz - 500 kHz Rango de frecuencia
0,05% Precisión básica
L, C, R, Z, D, Q, θ, ESR, G, B, Y Parámetros de medición
5 mV - 1 V RMS (ajustable) Nivel de señal de prueba
5 Ω, 25 Ω, 50 Ω, 100 Ω Impedancia de la fuente de prueba
| Atributo | Valor |
|---|---|
| Rango de frecuencia | 20 Hz - 500 kHz |
| Precisión básica | 0,05% |
| Parámetros de medición | L, C, R, Z, D, Q, θ, ESR, G, B, Y |
| Nivel de señal de prueba | 5 mV - 1 V RMS (ajustable) |
| Impedancia de la fuente de prueba | 5 Ω, 25 Ω, 50 Ω, 100 Ω |
| Rango de medición de impedancia | 1 mΩ - 100 MΩ |
| Interfaz de comunicación | GPIB (IEEE-488), RS-232, USB |
| Pantalla | Pantalla LCD retroiluminada de alta resolución |
| Velocidad de medición | Rápida, Media y Lenta (seleccionable) |
| Alimentación eléctrica | 90 - 264 V CA, 47 - 63 Hz |
Wayne Kerr 6550B Options:
- 6550B - /B1 - Bin handler (non-isolated 5V), 25-way D-type connector, 10 bins with absolute and percentage limits
- 6550B - /B2 - Bin handler (isolated 24V), 25-way D-type connector, 10 bins with absolute and percentage limits
- 6550B - /D1 - DC Bias (0 to +40V, 0 to +100mA)
- 6550B - /D2 - DC Bias (-40V to +40V)
- 6550B - /E - Equivalent Circuit Analysis firmware option
- 6550B - /K - Material Test firmware option
- 6550B - /M - Multi-Measurement Mode firmware option
- 6550B - /Y - Polar Complex Plots firmware option
| Model | 6550B |
|---|
El analizador LCR Wayne-Kerr 6550B proporciona una precisión y velocidad excepcionales, con un amplio rango de frecuencia y mediciones estables y repetibles. Diseño robusto para pruebas industriales exigentes.
Perfecto para entornos avanzados de laboratorio y fabricación, garantiza una evaluación precisa de componentes con baja incertidumbre de medición.
Testwall puede suministrar el Wayne-Kerr 6550B usado, completamente probado. Con soporte experto y entrega global, Testwall garantiza instrumentación de alto rendimiento con fiabilidad y calidad de servicio inigualables. Contáctenos directamente si necesita calibración o reparación del Wayne-Kerr 6550B.
