Anritsu MP1800A
| Attribut | Valeur |
|---|---|
| Débit binaire maximum | 32,1 Gbit/s |
| Débit binaire minimum | 50 Mbit/s |
| Nombre de voies | Jusqu'à 4 voies (extensible par modules) |
| Amplitude de sortie | 0,5 V à 3,5 V (différentiel) |
| Gigue (Jitter) intrinsèque | Moins de 300 fs RMS |
| Sensibilité d'entrée | 0,2 V à 1,0 V (différentiel) |
| Impédance caractéristique | 50 Ω |
| Interface de communication | GPIB, USB, LAN (Ethernet) |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
| Applications principales | Tests de composants optiques et électriques, réseaux 100G/400G, mesure du taux d'erreur binaire (BER) |
Anritsu MP1800A Options:
- MP1800A - 015 - 4-slot for PPG and/or ED
- MP1800A - 032 - 32 Gbit/s PPG and/or ED Support
- MU183020A - 001 - 32G bit/s Extension
- MU183020A - 012 - 1ch 2 V Data Output
- MU183020A - 013 - 1ch 3.5 V Data Output
- MU183020A - 022 - 2ch 2 V Data Output
- MU183020A - 023 - 2ch 3.5 V Data Output
- MU183020A - 030 - 1ch Data Delay
- MU183020A - 031 - 2ch Data Delay
- MU183020A - 101 - 32G bit/s Extension Retrofit
- MU183020A - 112 - 1ch 2 V Data Output Retrofit
- MU183020A - 113 - 1ch 3.5 V Data Output Retrofit
- MU183020A - 122 - 2ch 2 V Data Output Retrofit
- MU183020A - 123 - 2ch 3.5 V Data Output Retrofit
- MU183020A - 130 - 1ch Data Delay Retrofit
- MU183020A - 131 - 2ch Data Delay Retrofit
- MU183020A - ES310 - Three Years Extended Warranty Service
- MU183020A - ES510 - Five Years Extended Warranty Service
- MU183021A - 001 - 32G bit/s Extension
- MU183021A - 012 - 4ch 2.0 V Data Output
- MU183021A - 013 - 4ch 3.5 V Data Output
- MU183021A - 030 - 4ch Data Delay
- MU183021A - 101 - 32G bit/s Extension Retrofit
- MU183021A - 112 - 4ch 2.0 V Data Output Retrofit
- MU183021A - 113 - 4ch 3.5 V Data Output Retrofit
- MU183021A - 130 - 4ch Data Delay Retrofit
- MU183021A - ES310 - Three Years Extended Warranty Service
- MU183021A - ES510 - Five Years Extended Warranty Service
- MU183040B - 001 - 32 Gbit/s Extension
- MU183040B - 010 - 1ch ED
- MU183040B - 020 - 2ch ED
- MU183040B - 022 - 2.4G to 28.1G bit/s Clock Recovery
- MU183040B - 023 - 25.5G to 32.1G bit/s Clock Recovery
- MU183040B - 101 - 32 Gbit/s Extension Retrofit
- MU183040B - 110 - 1ch ED Retrofit
- MU183040B - 120 - 2ch ED Retrofit
- MU183040B - 122 - 2.4G to 28.1G bit/s Clock Recovery Retrofit
- MU183040B - 123 - 25.5G to 32.1G bit/s Clock Recovery Retrofit
- MU183040B - ES310 - Three Years Extended Warranty Service
- MU183040B - ES510 - Five Years Extended Warranty Service
- MU183041B - 001 - 32 Gbit/s Extension
- MU183041B - 022 - 2.4G to 28.1G bit/s Clock Recovery
- MU183041B - 023 - 25.5G to 32.1G bit/s Clock Recovery
- MU183041B - 101 - 32 Gbit/s Extension Retrofit
- MU183041B - 122 - 2.4G to 28.1G bit/s Clock Recovery Retrofit
- MU183041B - 123 - 25.5G to 32.1G bit/s Clock Recovery Retrofit
- MU183041B - ES310 - Three Years Extended Warranty Service
- MU183041B - ES510 - Five Years Extended Warranty Service
- MU181000B - 001 - Jitter Modulation
- MP1825B - 001 - 14 Gbit/s Operation
- MP1825B - 002 - 28 Gbit/s Operation
- MP1825B - 003 - 14 Gbit/s Variable Data Delay
- MP1825B - 004 - 28 Gbit/s Variable Data Delay
- MP1825B - 005 - 14.1 Gbit/s Extension
- MP1825B - 006 - 32.1 Gbit/s Extension
- MP1825B - 103 - 14 Gbit/s Variable Data Delay Retrofit
- MP1825B - 104 - 28 Gbit/s Variable Data Delay Retrofit
- MP1825B - 105 - 14.1 Gbit/s Extension Retrofit
- MP1825B - 106 - 32.1 Gbit/s Extension Retrofit
- MX183000A - PL001 - Jitter Tolerance Test
- MX183000A - PL011 - PCIe Link Sequence
- MX183000A - PL012 - USB Link Sequence
| Model | MP1800A |
|---|

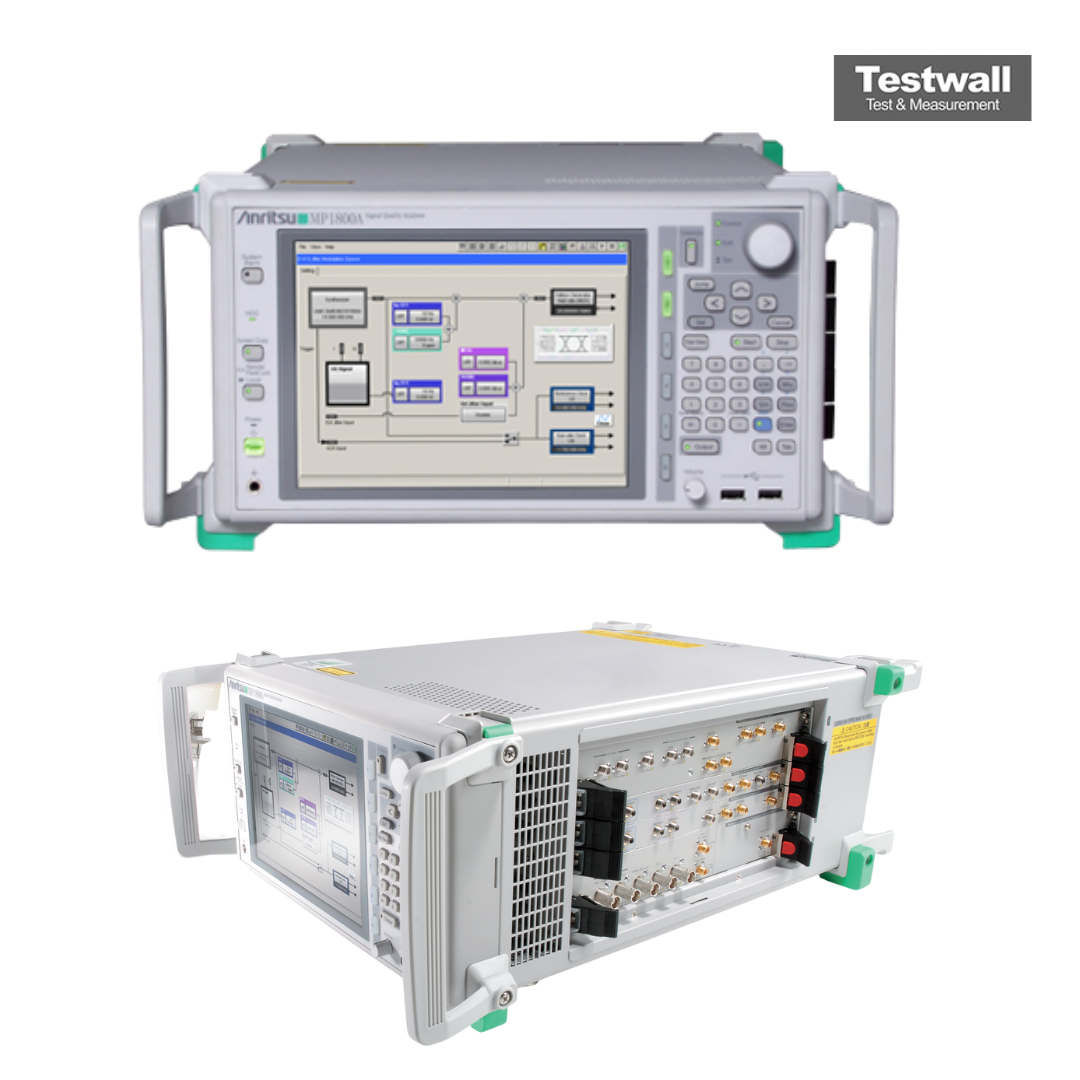

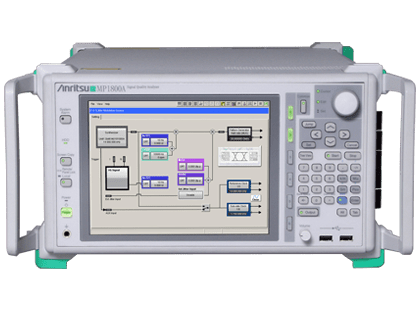

L’Anritsu MP1800A Signal Quality Analyzer (SQA) fournit une analyse précise du taux d’erreur binaire et de la qualité du signal de 100 Mbit/s à 28 Gbit/s, extensible jusqu’à 50 Gbit/s. Son châssis modulaire intègre un générateur de motifs (PPG) et des détecteurs d’erreurs (ED), permettant des configurations flexibles pour les tests numériques avancés.
Avec des tests parallèles multi-canaux, une modulation de gigue jusqu’à 25 Gbit/s et des interfaces optiques/électriques, le MP1800A est idéal pour la validation des circuits logiques rapides, le développement 100 GE, les CI et les modulateurs optiques.
Testwall peut fournir l’Anritsu MP1800A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation de l’Anritsu MP1800A.
