Anritsu MP2110A
| Attribut | Valeur |
|---|---|
| Débit binaire | Jusqu'à 28,2 Gbit/s (PAM4) et 56,4 Gbit/s (NRZ) |
| Format de modulation | PAM4 et NRZ |
| Longueur de mot PRBS | PRBS7, PRBS9, PRBS10, PRBS11, PRBS13, PRBS15, PRBS23, PRBS31 |
| Nombre de voies | 1 voie (extensible en configuration multi-voies) |
| Amplitude de sortie | Jusqu'à 1,0 Vpp (différentiel) |
| Sensibilité en entrée | Jusqu'à 15 mVpp (différentiel) |
| Mesure du taux d'erreur binaire (BER) | BER minimum mesurable : 1×10⁻¹⁵ |
| Interface de connexion | Connecteurs RF 2,4 mm (mâle/femelle) |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
| Température de fonctionnement | 0 °C à +40 °C |
Anritsu MP2110A Options:
- MP2110A - 011 - 1ch BERT
- MP2110A - 012 - 2ch BERT
- MP2110A - 014 - 4ch BERT
- MP2110A - 021 - Dual Electrical Scope
- MP2110A - 024 - Precision Trigger
- MP2110A - 030 - Quad Optical Scope for Singlemode Baseband Flat
- MP2110A - 032 - Dual Optical Scope Baseband Flat
- MP2110A - 033 - Optical and Single-ended Electrical Scope Baseband Flat
- MP2110A - 035 - Optical Scope for Singlemode Baseband Flat
- MP2110A - 036 - Optical Scope for Multimode Baseband Flat
- MP2110A - 039 - Quad Optical Scope for Multimode Baseband Flat
- MP2110A - 040 - Quad Optical Scope for Singlemode
- MP2110A - 042 - Dual Optical Scope
- MP2110A - 043 - Optical and Single-ended Electrical Scope
- MP2110A - 045 - Optical Scope for Singlemode
- MP2110A - 046 - Optical Scope for Multimode
- MP2110A - 049 - Quad Optical Scope for Multimode
- MP2110A - 054 - Clock Recovery (Electrical/Optical) - 26G Clock Recovery (25.5G to 28.2G, SMF/MMF/Electrical)
- MP2110A - 055 - 26G/53Gbaud Clock Recovery (SM Optical) - 26G/53G Clock Recovery (25.5G to 28.9G/51G to 58G, SMF)
- MP2110A - 060 - Optical Scope Custom Gain Adjustment
- MP2110A - 093 - PPG/ED Bit Rate Extension (Adds 10G band)
- MP2110A - 095 - PAM4 Analysis Software
- MP2110A - 096 - Jitter Analysis Software
- MP2110A - 110 - Windows10 Upgrade Retrofit
- MP2110A - 111 - 1ch BERT Retrofit
- MP2110A - 112 - 2ch BERT Retrofit
- MP2110A - 114 - 4ch BERT Retrofit
- MP2110A - 121 - Dual Electrical Scope Retrofit
- MP2110A - 124 - Precision Trigger Retrofit
- MP2110A - 130 - Quad Optical Scope for Singlemode Baseband Flat Retrofit
- MP2110A - 132 - Dual Optical Scope Baseband Flat Retrofit
- MP2110A - 133 - Optical and Single-ended Electrical Scope Baseband Flat Retrofit
- MP2110A - 135 - Optical Scope for Singlemode Baseband Flat Retrofit
- MP2110A - 136 - Optical Scope for Multimode Baseband Flat Retrofit
- MP2110A - 139 - Quad Optical Scope for Multimode Baseband Flat Retrofit
- MP2110A - 140 - Quad Optical Scope for Singlemode Retrofit
- MP2110A - 142 - Dual Optical Scope Retrofit
- MP2110A - 143 - Optical and Single-ended Electrical Scope Retrofit
- MP2110A - 145 - Optical Scope for Singlemode Retrofit
- MP2110A - 146 - Optical Scope for Multimode Retrofit
- MP2110A - 149 - Quad Optical Scope for Multimode Retrofit
- MP2110A - 154 - Clock Recovery (Electrical/Optical) Retrofit
- MP2110A - 155 - 26G/53Gbaud Clock Recovery (SM Optical) Retrofit
- MP2110A - 193 - PPG/ED Bit Rate Extension Retrofit
- MP2110A - 195 - PAM4 Analysis Software Retrofit
- MP2110A - 395 - PAM4 Analysis Software Retrofit
- MP2110A - 196 - Jitter Analysis Software Retrofit
- MP2110A - 396 - Jitter Analysis Software Retrofit
- MP2110A - ES310 - 3 Years Extended Warranty Service
- MP2110A - ES510 - 5 Years Extended Warranty Service
| Model | MP2110A |
|---|

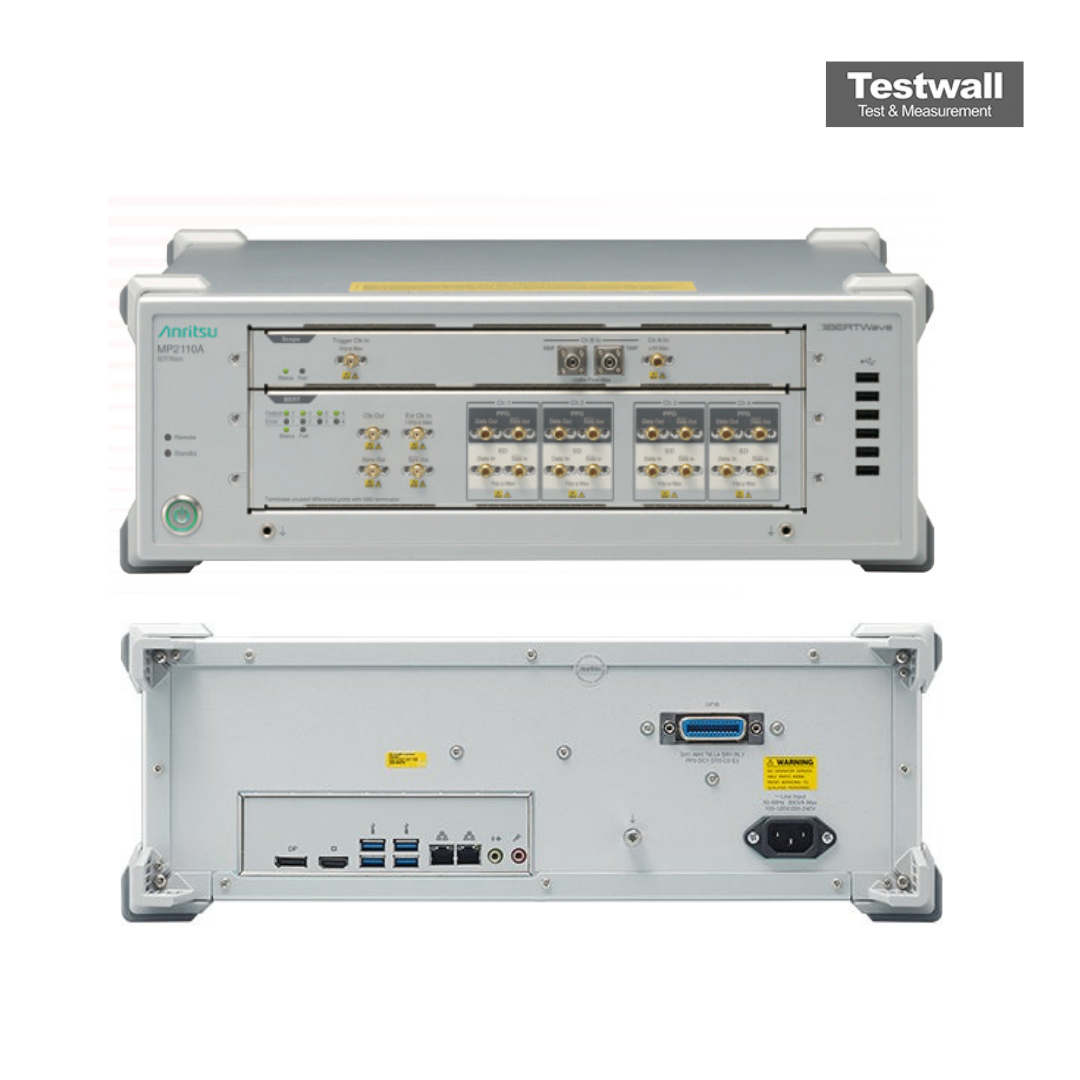

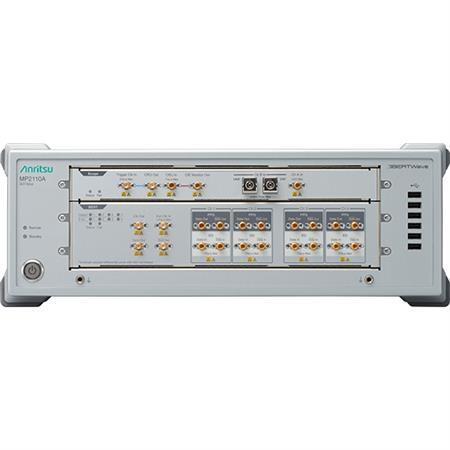

L’Anritsu BERTWave MP2110A est un instrument de mesure tout-en-un intégrant un BERT 4 canaux et un oscilloscope échantillonneur 4 canaux. Il prend en charge les mesures du taux d’erreur binaire, l’analyse des diagrammes de l’œil, l’analyse du jitter, l’évaluation des signaux NRZ et PAM4, ainsi que la mesure TDECQ jusqu’à 53 Gbaud. Avec une vitesse d’échantillonnage rapide de 250 ksamples/s et des largeurs de bande de 40 GHz (électrique), 35 GHz (SMF optique) et 25 GHz (MMF optique), il garantit des performances précises pour les modules optiques tels que SFP28, QSFP28, QSFP-DD, OSFP, etc.
Idéal pour la R&D et la production, le MP2110A simplifie l’évaluation des modules optiques en combinant plusieurs fonctions dans un seul système. Il améliore l’efficacité, réduit les temps de test jusqu’à 65 % et diminue les coûts d’investissement et de fabrication, tout en assurant une stabilité optimale grâce à son PC intégré.
Testwall peut fournir l’Anritsu BERTWave MP2110A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation de l’Anritsu BERTWave MP2110A.
