Keysight (Agilent)
Keysight (Agilent) 436A
RF Power Meter
1 Voies
8480 série Capteurs compatibles
100 kHz à 110 GHz Gamme de fréquences
-70 à +44 dBm Plage de puissance
±0,5% Précision

| Attribut | Valeur |
|---|---|
| Voies | 1 |
| Capteurs compatibles | 8480 série |
| Gamme de fréquences | 100 kHz à 110 GHz |
| Plage de puissance | -70 à +44 dBm |
| Précision | ±0,5% |
| Référence de puissance | 50 MHz, 1 mW (0 dBm), type N femelle |
| Types de mesure | moyenne |
| Interfaces | GPIB (Opt. 022) |
| Poids | 4,5 kg |
Capteurs de puissance compatibles
| Modèle | Gamme de fréquences | Plage de puissance | Type de capteur |
| 8481A | 10 MHz à 18 GHz | -30 à +20 dBm | thermocouple |
| 8481B | 10 MHz à 18 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8481D | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
| 8481H | 10 MHz à 18 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8482A | 100 kHz à 4,2 GHz | -30 à +20 dBm | thermocouple |
| 8482B | 100 kHz à 4,2 GHz | 0 à +44 dBm | thermocouple, avec 25 W atténuateur |
| 8482H | 100 kHz à 4,2 GHz | -10 à +35 dBm | thermocouple, avec 3 W atténuateur |
| 8483A | 100 kHz à 2 GHz | -30 à +20 dBm | diode, moyenne |
| 8485A | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -30 à +20 dBm | thermocouple |
| 8485D | 50 MHz à 26,5 GHz (33 GHz avec Opt. 033) | -70 à -20 dBm | diode, moyenne |
| 8487A | 50 MHz à 50 GHz | -30 à +20 dBm | thermocouple |
| 8487D | 50 MHz à 50 GHz | -70 à -20 dBm | diode, moyenne |
| R8486A | 26,5 à 40 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| R8486D | 26,5 à 40 GHz | -70 à -20 dBm | diode, moyenne |
| Q8486A | 33 à 50 GHz | -30 à +20 dBm | thermocouple, guide d’ondes |
| Q8486D | 33 à 50 GHz | -70 à -20 dBm | diode, moyenne |
| V8486A | 50 à 75 GHz | -30 à +20 dBm (Opt. H02: -60 à +20 dBm) | diode, moyenne, guide d’ondes |
| W8486A | 75 à 110 GHz | -30 à +20 dBm | diode, moyenne, guide d’ondes |
| 8484A | 10 MHz à 18 GHz | -70 à -20 dBm | diode, moyenne |
Keysight (Agilent) 436A Options:
- 436A - 002 - Rear-panel input connector in parallel with front panel
- 436A - 003 - Rear-panel input and rear-panel power reference output (replace front)
- 436A - 009-013 - Alternative sensor cable lengths (3 m to 61 m)
- 436A - 022 - HP-IB remote interface
- 436A - 024 - BCD parallel remote interface / output

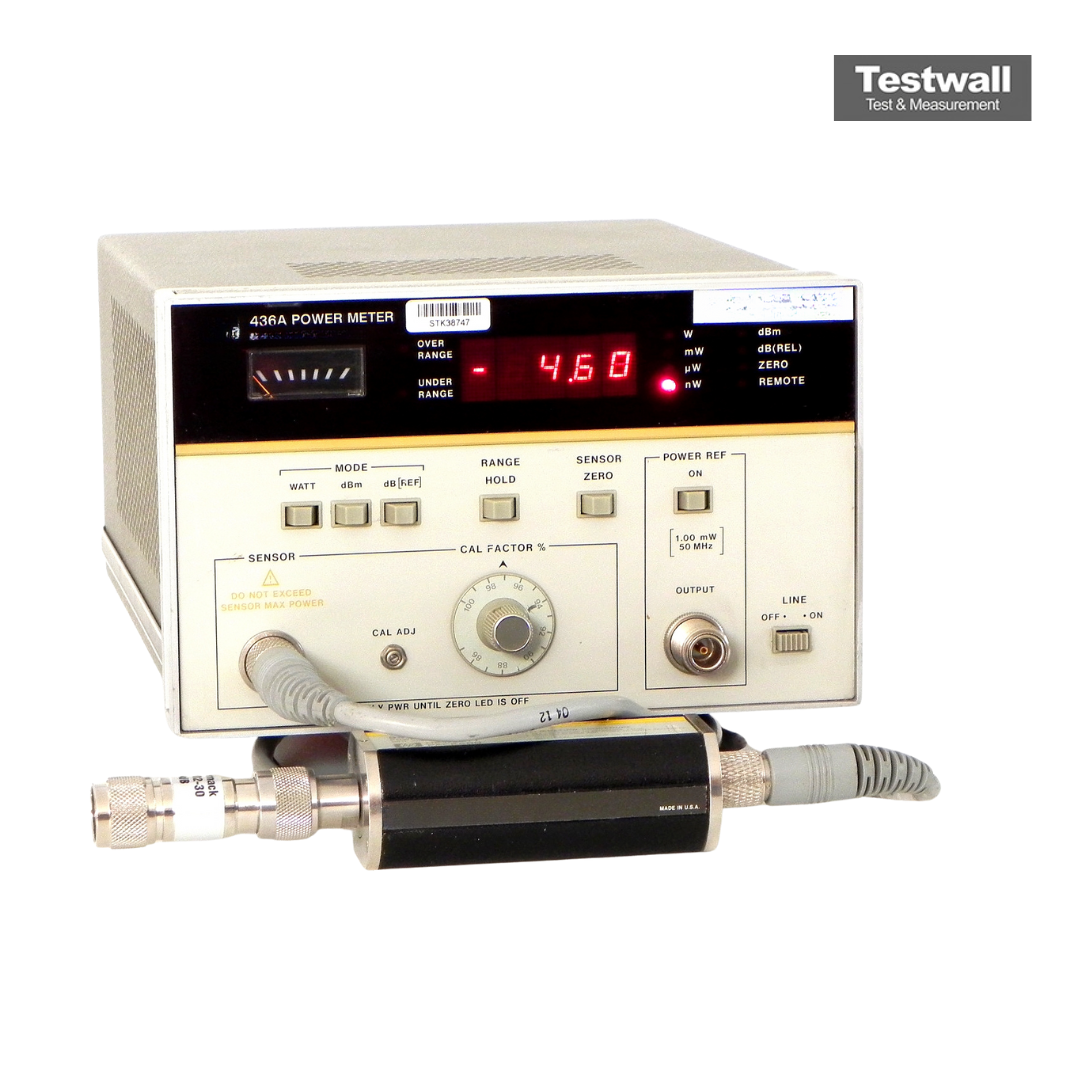

Le Keysight (Agilent) 436A est un wattmètre RF polyvalent conçu pour des mesures RF et micro-ondes, manuelles ou automatisées. Il est compatible avec toute la gamme de capteurs thermocouples et diodes Keysight (Agilent) 8480.
Grâce à son fonctionnement simple et l'option de programmabilité HP-IB (Option 022), le 436A mesure la puissance absolue ou relative facilement.
Testwall peut fournir le Keysight (Agilent) 436A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour l'étalonnage ou la réparation du Keysight (Agilent) 436A.
