Keysight (Agilent)
Keysight (Agilent) E5280B
Precision High Power Source / Monitor Unit Module
0 à ±100 V Plage de tension de sortie
0 à ±1 A Plage de courant de sortie
200 µV (plage 2 V), 2 mV (plage 20 V), 20 mV (plage 200 V) Résolution de tension
10 fA (plage 1 nA) à 100 µA (plage 1 A) Résolution de courant
0,018 % + 1,5 mV (typique) Précision de tension
| Attribut | Valeur |
|---|---|
| Plage de tension de sortie | 0 à ±100 V |
| Plage de courant de sortie | 0 à ±1 A |
| Résolution de tension | 200 µV (plage 2 V), 2 mV (plage 20 V), 20 mV (plage 200 V) |
| Résolution de courant | 10 fA (plage 1 nA) à 100 µA (plage 1 A) |
| Précision de tension | 0,018 % + 1,5 mV (typique) |
| Précision de courant | 0,05 % + 100 fA (typique) |
| Nombre de canaux | 1 canal par module (jusqu'à 8 modules dans le châssis E5270B) |
| Interface de communication | GPIB, LAN (via châssis E5270B) |
| Puissance maximale par canal | 100 W |
| Compatibilité | Compatible avec le châssis Keysight E5270B Precision IV Analyzer |
Keysight (Agilent) E5280B Options:
- E5270B - 015 - 1.5m cable length
- E5270B - 030 - 3.0m cable length
- E5270B - A01 - Four MPSMU package
- E5270B - A02 - Two MPSMU and two HRSMU package
- E5270B - A03 - Four HRSMU package
- E5270B - A10 - Add one HPSMU
- E5270B - A11 - Add one MPSMU
- E5270B - A17 - Add one HRSMU
- E5270B - A28 - Add atto sense and switch unit (ASU)
- E5270BU - 080 - Precision High Power Source/Monitor Unit Module (E5280B)/ No cable included
- E5270BU - 081 - Precision Medium Power Source/Monitor Unit Module (E5281B)/ No cable included
- E5270BU - 087 - High Resolution Source/Monitor Unit Module (E5287A)/ No cable included
- E5270BU - 88A - Atto Sense And Switch Unit (E5288A ASU) with 1.5 m Triax and Dsub Cable
- E5270BU - 88B - Atto Sense And Switch Unit (E5288A ASU) with 3 m Triax and Dsub Cable
- E5270BU - SWS - EasyEXPERT Extension support
| Model | E5280B |
|---|
Keysight (Agilent) E5280B

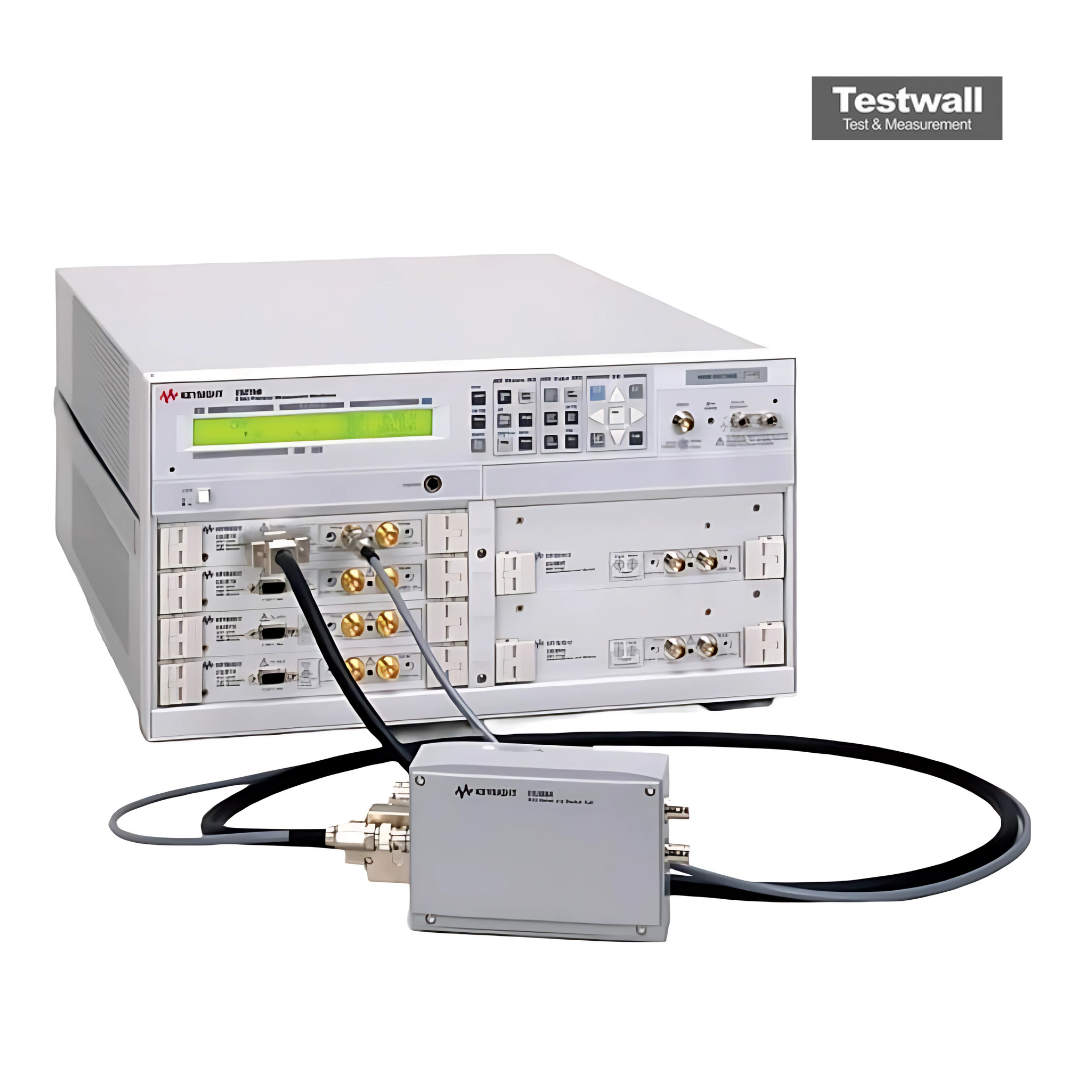

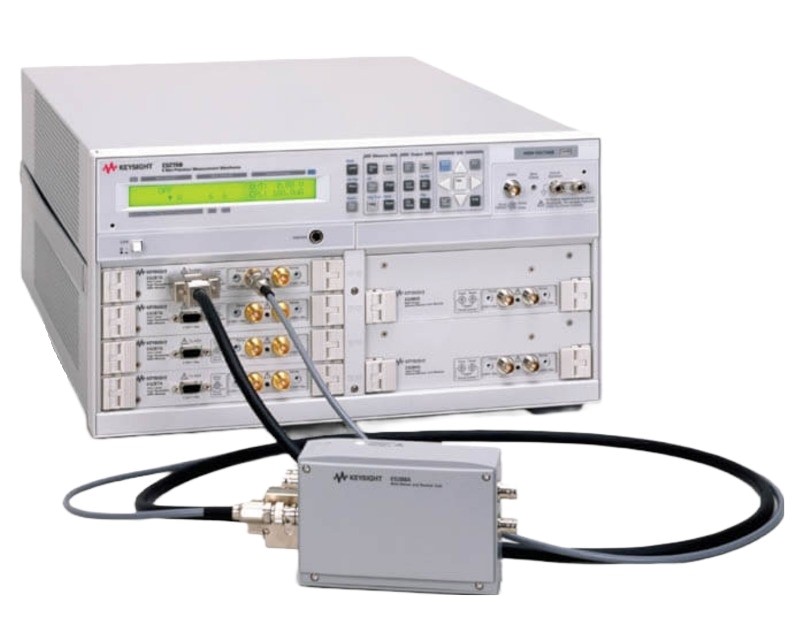

The Keysight E5280B is a High Power Source / Measurement Unit (HPSMU), that works with the E5270B Parametric Measurement System Mainframe, 8-Slot.
The range of the E5280B is -200 V to 200 V with a measurement resolution of 2 µV, -1 A to 1 A with a measurement resolution of 10 fA.
Download the Datasheet for full specs.
