Keysight (Agilent)

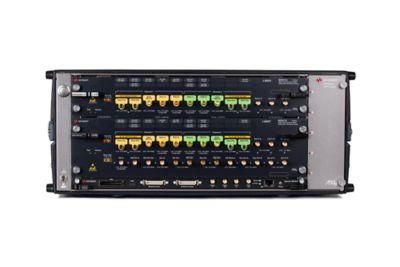

Keysight Technologies M8020A
J-BERT High-Performance
32 Gbps par voie Débit de données maximum
Jusqu'à 4 voies (extensible) Nombre de voies
AXIe (Advanced Telecommunications Computing Architecture) Facteur de forme
PCIe Gen1/Gen2/Gen3/Gen4, USB 3.1, 100GbE, OIF-CEI Interfaces prises en charge
100 MHz à 400 MHz Plage de fréquence d'horloge de référence
| Attribut | Valeur |
|---|---|
| Débit de données maximum | 32 Gbps par voie |
| Nombre de voies | Jusqu'à 4 voies (extensible) |
| Facteur de forme | AXIe (Advanced Telecommunications Computing Architecture) |
| Interfaces prises en charge | PCIe Gen1/Gen2/Gen3/Gen4, USB 3.1, 100GbE, OIF-CEI |
| Plage de fréquence d'horloge de référence | 100 MHz à 400 MHz |
| Gigue résiduelle (RJ) | Inférieure à 200 fs RMS |
| Longueur de séquence PRBS | PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS23, PRBS31 |
| Tension d'alimentation | Alimenté par châssis AXIe compatible (M9505A ou équivalent) |
| Logiciel de contrôle | Compatible avec Keysight Command Expert et interface SCPI |
| Température de fonctionnement | 0 °C à 55 °C |
Keysight (Agilent) M8020A Options:
- M8020A - BU1 - 16 Gb/s High-performance BERT with embedded PC
- M8020A - BU2 - 16 Gb/s High-performance BERT, 1-2 channel with external PC
- M8041A - G08 - Data rate option 256 Mb/s to 8.50 Gb/s (Generator)
- M8041A - G16 - Data rate option 256 Mb/s to 16.20 Gb/s (Generator)
- M8041A - C08 - Data rate option 256 Mb/s to 8.50 Gb/s (Analyzer)
- M8041A - C16 - Data rate option 256 Mb/s to 16.20 Gb/s (Analyzer)
- M8041A - 0G2 - Second channel for pattern generator
- M8041A - 0G3 - Advanced jitter sources (LF PJ, HF PJ, RJ, BUJ, SSC, Clock/2)
- M8041A - 0G4 - 8-tap de-emphasis (positive and negative cursors)
- M8041A - 0G5 - Adjustable ISI (Intersymbol Interference)
- M8041A - 0G6 - Reference clock multiplying PLL with loop bandwidth 2 MHz and 5 MHz
- M8041A - 0G7 - Sinusoidal level interference (CMI and DMI)
- M8041A - 0A2 - Second analyzer channel
- M8041A - 0A3 - Equalizer CTLE for analyzer
- M8041A - 0S1 - Interactive link training for PCIe common reference clock 8 GT/s (1 channel)
- M8041A - 0S4 - Interactive link training for PCIe common reference clock 8 GT/s and 16 GT/s (1 channel)
- M8041A - 0S3 - Interactive link training for USB 3.0 and USB 3.1 (1 channel)
- M8041A - 0SX - TX equalization negotiation between 10GBASE-KR DUT RX and BERT TX (1 channel)
- M8041A - 0S2 - Symbol/Frame error rate analysis (SER/FER) for 8B/10B, 128B/130B, 128B/132B coded patterns
- M8041A - UG5 - Upgrade option for adjustable ISI (requires return-to-factory)
- M8051A - G08 - Data rate option 256 Mb/s to 8.50 Gb/s (extender module)
- M8051A - G16 - Data rate option 256 Mb/s to 16.20 Gb/s (extender module)
- M8051A - C08 - Analyzer data rate option 256 Mb/s to 8.50 Gb/s (extender module)
- M8051A - C16 - Analyzer data rate option 256 Mb/s to 16.20 Gb/s (extender module)
- M8051A - 0G2 - Second channel for pattern generator (extender module)
- M8051A - 0G3 - Advanced jitter sources for extender module
- M8051A - 0G4 - 8-tap de-emphasis for extender module
- M8051A - 0G5 - Adjustable ISI for extender module
- M8051A - 0G7 - Sinusoidal level interference (CMI and DMI) for extender module
- M8051A - 0A2 - Second analyzer channel for extender module
- M8051A - 0A3 - Equalizer CTLE for extender module analyzer
- M8062A - 0SC - TX equalization between 25GBASE-KR or 100GBASE-KR4 DUT RX and BERT TX
- M8070A - 0TP - Transportable, perpetual software license
- M8070A - 0NP - Network, perpetual software license
- M8070A - 1TP - DUT control interface, transportable perpetual license
- M8070A - 1NP - DUT control interface, network perpetual license
| Model | M8020A |
|---|
Le Keysight (Agilent) M8020A J-BERT permet des tests de récepteurs haute performance jusqu'à 16 ou 32 Gb/s. Il intègre la génération de signaux, l'injection de gigue, le désaccentuation, l'ISI et la récupération d'horloge pour une caractérisation complète. L'entraînement de liaison interactif et l'étalonnage in-situ garantissent précision et répétabilité.
Idéal pour la R&D et les tests de conformité, le M8020A prend en charge les interfaces comme PCIe, USB, SATA, DisplayPort, etc. Évolutif avec M8062A jusqu'à 32 Gb/s avec une configuration simplifiée.
Testwall peut fournir le Keysight (Agilent) M8020A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de qualité. Contactez-nous pour la calibration ou la réparation du Keysight (Agilent) M8020A.
